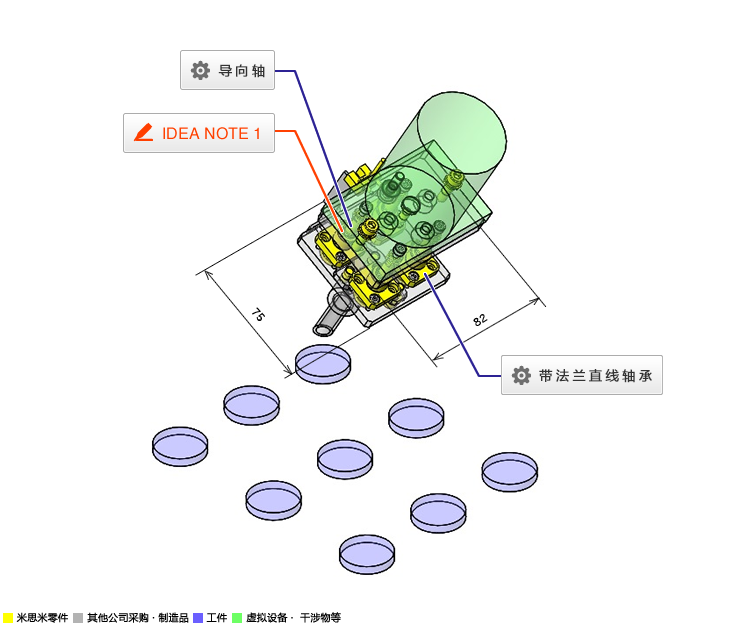

No.000403 工件吸附手臂

带弹簧的吸附手臂

inCAD Components可对应案例

IDEA NOTE带弹簧吸附机械手

通过使用了压缩弹簧的缓冲机构,提高与工件的贴合性,防止吸附时的损伤

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的·动作

  • 通过使用了压缩弹簧的缓冲机构,提高与工件的贴合性
  • 吸附机械手的安装面带有角度,防止墙壁附近的接触等

环境·操作性

  • 作业人员装入放有工件的托盘后,机器人前来取工件
  • 达到弹簧的设定压缩量时,光电传感器感知到这一情况

对象工件

  • 金属圆盘
    • 外形尺寸:φ30×5[mm]
    • 材质:SUS
    • 重量:30[g]

特征

动作规格·尺寸

  • 外形尺寸:W75×D63×H130[mm]

主要零件的选型依据

  • 线性衬套
    • 荷重较轻,因此选择单汽缸型
  • 弹簧
    • 为贴合工件而选择

设计要点

主要零件的计算过程

  • 检验弹簧是否适当
    • 弹簧常数k=0.1[N・mm]
      安装时压缩5mm,因此F=0.1x5=0.5[N]
      吸附工件时进一步压缩10mm,因此
      F=0.1x(5+10)=1.5[N]
      上述有4处弹簧,因此4×1.5=6[N]
      工件承受的机械手的自重:0.41[kg]
      由此,沿垂直向下方向压紧工件的力为
      0.41x9.8+6cos30°=9.3[N]
      可以认为足够作为吸附时的压紧荷重,判断为适当

构造制作与设计要点

  • 为避免在墙壁附近的接触等,吸附机械手的安装面上设有30度的角度
  • 通过定位销来保证吸附机械手的安装面与工件表面的平行度

相同设计主题的组件案例

页码 - / -

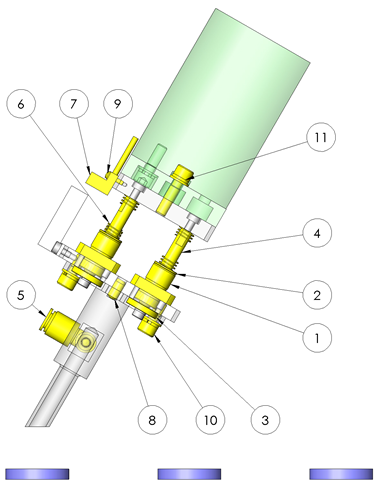

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 带法兰直线轴承 标准型 嵌入式单衬型 LHIFS6 4
2 金属垫圈 普通级 T尺寸选择·T尺寸指定型 WSSS12-6-1 4
3 金属垫圈 普通级/精密级 尺寸自由指定型 FWSSS-D16-V3-T3 4

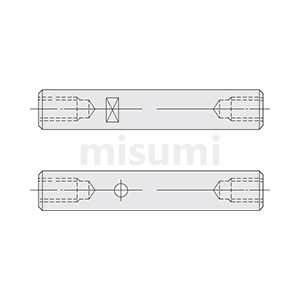

4 导向轴 两端内螺纹带扳手槽型/带通孔型 SSFJZ6-41-M3-N3-SC0 4
5 流速调节阀 标准型 SPJNLS6-M5-B 1
6 圆线螺旋弹簧 -WY(75%压缩量)- WY8-25 4
7 微型设想传感器(国内未销售) FPML25 1
8 定位销 正公差·直杆型 MSCSS5-10 3
9 微型光传感器用子螺丝(国内未销售) FKN2-8 2
10 带弹簧·平垫圈内六角螺栓 SCBS5-12 2
11 带弹簧·平垫圈内六角螺栓 SCBS5-20 2
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
