No.000049 提升转移机构
2196

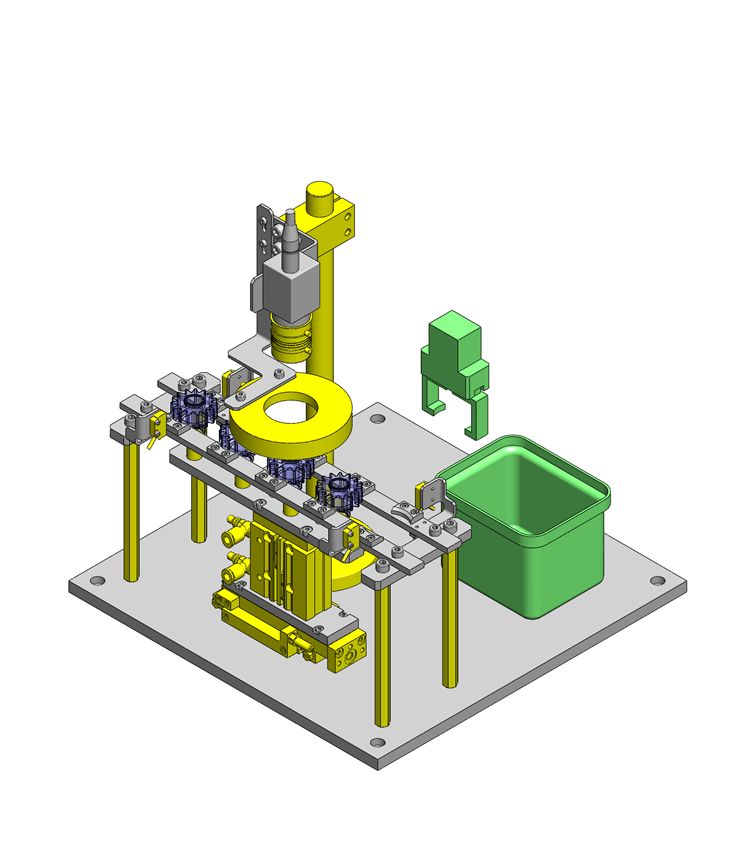

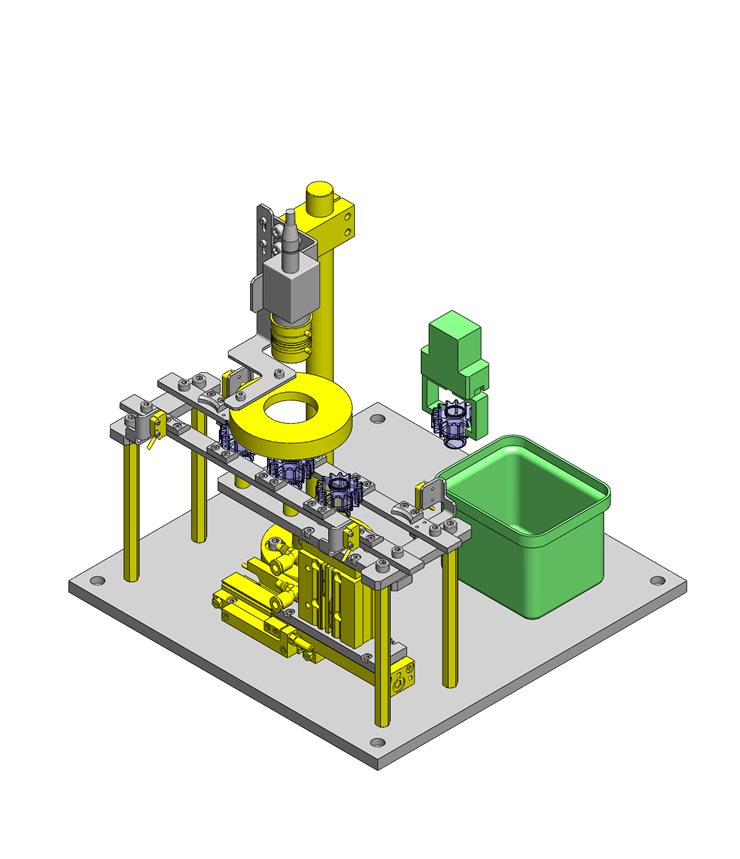

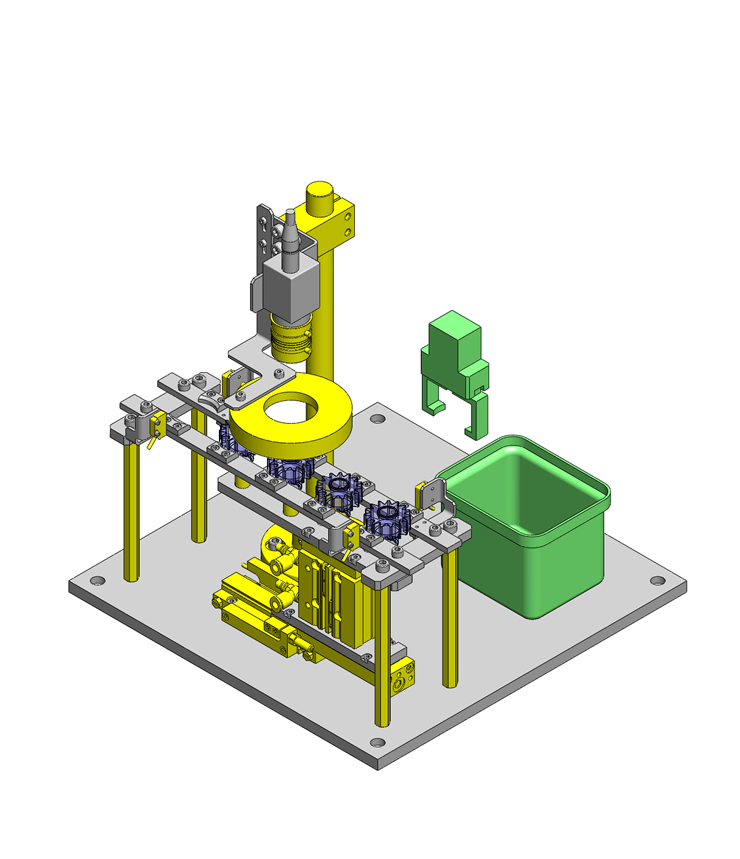

图像检查的节距进给采用气缸组合的提升转移机构

inCAD Components可对应案例

带导杆的气缸

商品名 带导杆的气缸
型号 MGCLB12-30
特点 两端带导杆的易用型气缸。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

轻松用作抬起工件的驱动源

返回页首

注意事项

速度不足

返回页首

可选规格

■带导杆气缸(固定行程型)

缸筒
内径
轴承 滑动轴承 直线轴承 气缸
宽度
总长
(以下+St)
厚度
St 10 20 25 30 40 50 75 100 10 20 25 30 40 50 75 100
φ12 56 39 22
φ16 62 43 25
φ20 72 47 30
φ25 86 47.5 38
φ32 112 48
φ50 146 72 60

*传感器另售。

返回页首

精度信息

■带导杆气缸的不旋转精度

不旋转精度:对于导杆和轴承之间存在间隙而引起的松动,以偏移活塞杆中心的角度来表示的数值。

缸筒
内径
前端连杆的不旋转精度
滑动轴承 直线轴承
φ12 ±0.12° ±0.06°
φ16 ±0.10° ±0.06°
φ20 ±0.09° ±0.05°
φ25 ±0.08° ±0.05°
φ32 ±0.06° ±0.04°
φ50 ±0.05°

返回页首

速度或负载信息

■带导杆气缸的使用压力范围

最低使用压力(MPa): 0.1
最大使用压力(MPa): 1.0
耐压力(MPa): 1.5

■理论推力

(N)

缸筒
内径
动作
方向
使用压力(MPa)
0.4 0.5
φ12 45 57
34 42
φ16 80 101
60 75
φ20 126 157
94 118
φ25 196 245
151 189
φ32 322 402
241 302
φ50 785 982
660 825

■容许旋转扭矩

是指对导杆前端施加旋转扭矩时使气缸动作的动态容许值。

(N・m)

缸筒
内径
轴承
形式
行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 0.50 0.40 - 0.33 0.28 0.25 0.77 0.65
直线轴承 0.41 0.31 - 0.25 0.69 0.59 0.40 0.32
φ16 滑动轴承 0.91 0.75 - 0.64 0.56 0.49 1.25 1.06
直线轴承 0.76 0.60 - 0.49 1.14 1.02 0.79 0.65
φ20 滑动轴承 - 1.43 - 1.23 1.08 0.96 1.51 1.27
直线轴承 - 1.12 - 0.93 2.12 1.90 1.50 1.24
φ25 滑动轴承 - 2.26 - 1.94 1.71 1.52 2.38 2.00
直线轴承 - 1.98 - 1.65 3.75 3.37 2.68 2.22
φ32 滑动轴承 - - 6.71 - - 5.24 4.30 3.64
直线轴承 - - 3.61 - - 2.55 6.48 5.41
φ50 滑动轴承 - - 13.0 - - 10.8 - 10.6

■容许横向负载

是指对导杆前端施加横向负载W(与导杆垂直的负载)时使气缸动作的动态容许值。

(N)

缸筒
内径
轴承
形式
行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 24 19 - 16 14 12 37 31
直线轴承 20 15 - 12 33 29 19 16
φ16 滑动轴承 40 33 - 28 24 21 55 46
直线轴承 33 26 - 21 50 44 34 28
φ20 滑动轴承 - 52 - 45 39 35 55 46
直线轴承 - 41 - 34 77 69 54 45
φ25 滑动轴承 - 69 - 60 52 47 73 62
直线轴承 - 61 - 51 115 104 82 68
φ32 滑动轴承 - - 166 - - 131 107 91
直线轴承 - - 90 - - 34 162 135
φ50 滑动轴承 - - 296 - - 245 - 241

返回页首

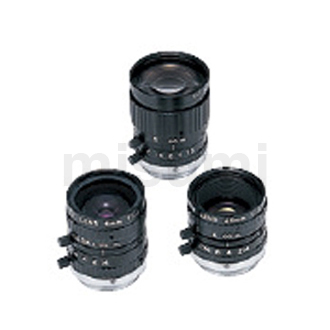

CCTV镜头

商品名 CCTV镜头·百万像素CCTV镜头
型号 MLCV12
特点 是适合于放大观察宽广范围的镜头。新增了适用于100万像素的百万像素型产品。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

用作图像处理用摄像头安装镜头

返回页首

注意事项

确认与摄像头的兼容性,可能需进行试错测试

返回页首

可选规格

■百万像素CCTV镜头

主体材质:铝
表面处理:黑色阳极氧化处理

焦点 光圈 最大适用
CCD
工作距离
WD(mm)
TV
失真率
全长 主体
外径
连接机构 重量(g)
6 1.4-close 1/2英寸 200-∞ −0.96% 37.5 φ32 C支架
68
8 1.4-close 2/3英寸 100-∞ −0.10% 28.2 φ33.5 70
12 1.4-close 2/3英寸 150-∞ −0.10% 28.2 65
16 1.4-close 2/3英寸 300-∞ −0.10% 28.2 65
25 1.4-close 2/3英寸 250-∞ −0.30% 31.5 φ29 45
35 2.0-close 2/3英寸 250-∞ −0.02% 38.5 55
50 2.8-close 2/3英寸 500-∞ −0.20% 38.5 55

返回页首

选型步骤

■百万像素CCTV镜头的选型步骤

确定使用条件
使用的摄像头、工作距离(WD)、视野(拍摄物体)等

计算焦点距离
焦距(mm)=工作距离(WD)×CCD摄像头元件尺寸÷实际视野

预选出适用镜头的规格
预选出焦距与计算值近似的镜头

确认必要条件
确认使用预选焦距镜头时的视野和拍摄物体分辨率是否已满足条件
→未满足时,考虑安装近摄环

返回页首

IDEA NOTE 工件定位方法

为了避免工件投放、取出用的夹具与工件导块干涉,工件台上的工件定位采用双向定位。这样,夹具爪可在工件中心附近进行抓取。

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

  • 通过图像识别检查小型齿轮。

对象工件

  • 树脂齿轮
    • 工件规格:φ34、高度29mm

特点

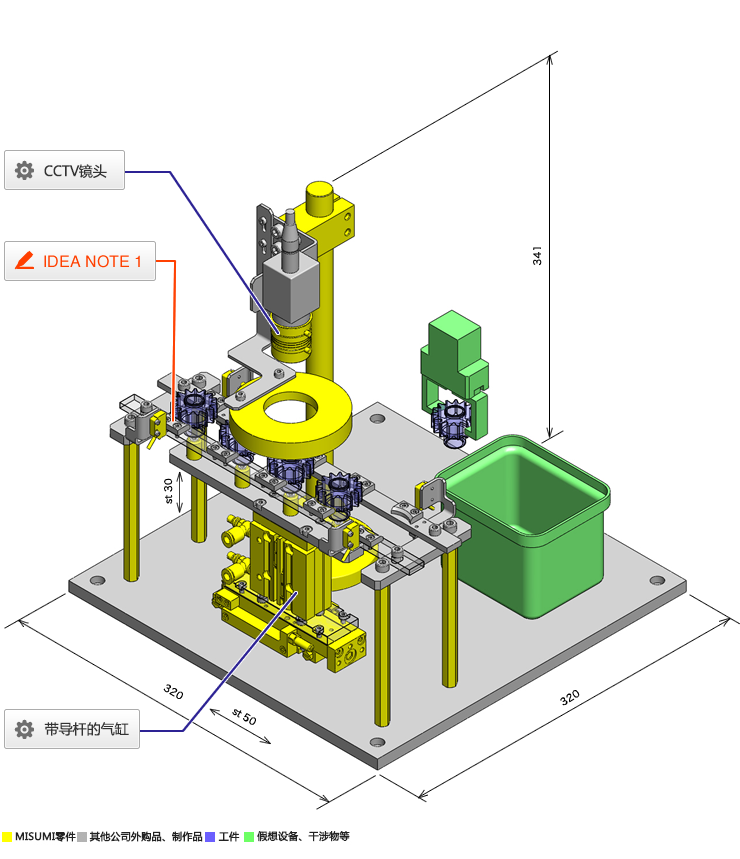

规格・尺寸

  • 外形尺寸:320×320×341mm
  • 总高:341mm
  • 上下行程:30mm
  • 进给行程:50mm

规格・尺寸

  • 工件进给定位精度:±0.5

主要零件的选型依据

  • 与普通带导杆的气缸相比,截面积约为其1/2,尺寸小巧。

设计要点

主要零件的计算过程

  • 根据工件负载条件选择气缸直径,根据检查分辨率选择摄像头和镜头。
  • 选择气动线性滑动气缸内径
    • 使用条件:水平安装
    • 条件值:负载重量M=0.5kg
      摩擦系数μ=0.2
      根据重力加速度g=9.8m/s²
    • 实际负载F=μMg=0.2×0.5×9.8=0.98N
    • 使用压力P=0.4MPa
    • 根据负载率η=50%
      所需气缸力F0=(F/η)×100=(0.98/50)×100=1.96N
    • 气缸内径DO=√(1.274×FO/P)=√(1.274×1.96/0.4)=2.50mm
      →气缸内径为12mm,无问题。
  • 选择带导杆的气缸内径
    • 使用条件:垂直安装
    • 条件值:负载重量M=0.21kg
      根据重力加速度g=9.8m/s²
      实际负载F=Mg=0.21×9.8=2.06 N
      使用压力P=0.4MPa
      根据负载率η=50%
    • 所需气缸力F0=(F/η)×100=(2.06/50)×100=4.12N
    • 气缸内径DO=√(1.274×FO/P)=√(1.274×4.12/0.4)=3.62mm
      →气缸内径为12mm,无问题。
  • 选择摄像头、镜头
    • 条件:检查对象工件:齿轮外形34mm
      :不合格品(0.1mm以上)检查
    • 选择摄像头:1/1.8型 192万像素(1600×1200)
      1/1.8≈1/2,根据产品目录,
      视野42×56(符合工件外形)
      WD90mm的镜头 选择近摄镜头。
      ⇒1个像素为0.035mm(56mm为1600像素)
      ·可进行0.1mm的检查。

构造制作与设计要点

  • 在工件传送中采用使用了带导杆的气缸和气动线性滑台的进给机构。
  • 工件在图像检查位置不稳定(工件浮起等)时,应增加工件姿势识别传感器。

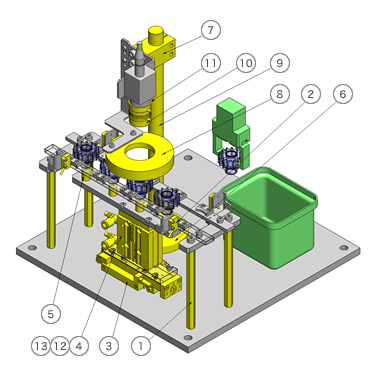

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 六角形支柱 一端外螺纹一端内螺纹型 LSBWRK10-130 4
2 放大器内置型光电传感器(国内未销售) MT-STL 2
3 气动线性滑台 MPPU12-60-SMN 1
4 带导杆气缸 MGCLB12-30 1
5 定位销 LPZR3-P11-B16-G9 5
6 设备安装用底座 CSTF20 1

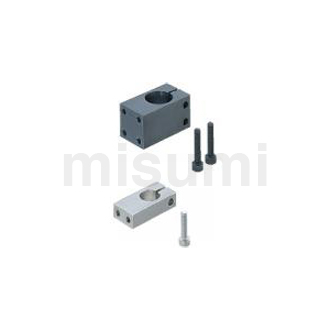

7 支柱固定夹 KQM20 1
8 图像处理用LED照明(国内未销售) LPDRR90-80 1
9 底座用支柱 STA20-330 1
10 CCTV镜头 MLCV12 1
11 近摄环 LCVR0.5 1
12 气缸用传感器 MD13L1 2
13 流速调速器 SPSNL6-M5 2
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
