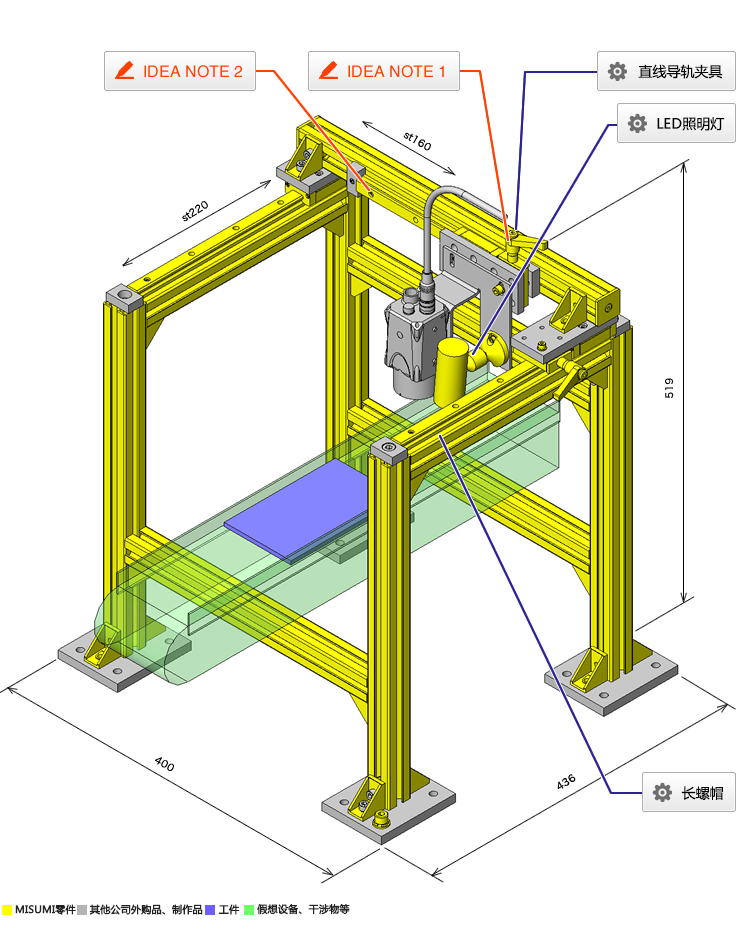

No.000069 读码器定位机构

通过1个读码器应对多个工件时的设置机构

inCAD Components可对应案例

长螺帽

商品名 HFS6系列铝合金型材用 长螺帽L尺寸指定型
型号 HNTLP6-270-M3-N15-P60-5
特点 可指定长度(L尺寸)的长螺帽。最小指定尺寸为300mm。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

为了节省调整各螺帽位置的时间

返回页首

可选择的规格

■加长螺帽(间距指定型)

材质 表面处理
相当于S10C 铬酸盐光泽处理
相当于SUS303

■规格选择与各部分的尺寸

螺纹直径 长度(指定单位1mm) 孔距(指定单位1mm)
[P] 自端面[N]
M3
M4
M5
M6
(先装)
50~2000
2M≦P≦L-2M 5≦N≦L-5
(后装)
50~1000

返回页首

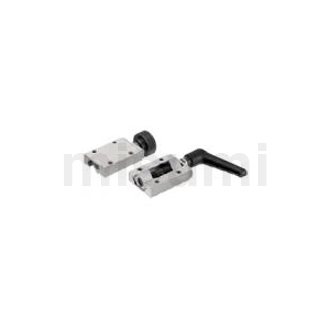

直线导轨夹具

商品名 直线导轨夹具
型号 SVCK24
特点 夹紧直线导轨、固定滑块。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

设计用于位置的临时固定

返回页首

注意事项

存在外力时需注意

返回页首

可选择的规格

■直线导轨夹具(中/重载直线导轨用)

零件名称 材质 表面处理
主体 S45C 无电解镀镍
左右螺纹 SCM435 四氧化三铁保护膜
夹紧块 S45C
类型 高度
(mm)
旋钮型
夹紧把手型
24
28
30
33
36
42

返回页首

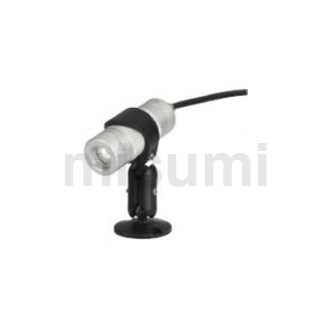

LED照明灯

商品名 LED照明 小型光点 摇头 带磁铁、调光型
型号 LEDMM1
特点 具有360度摇头功能的带磁铁小型射灯。备有调光型。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

照度足够、寿命长

返回页首

可选择的规格

■LED照明(摇头+带磁铁)

配光角度 长度
(mm)
高度
(mm)
颜色
62° 64.6 75 白色
14°

返回页首

IDEANOTE 读码器固定

通过直线导轨夹具固定夹紧
选择把手型,提高了固定力(400N:产品目录参考值)

IDEANOTE 抵消工件的微小变形

通过加长螺帽将直线导轨安装到铝合金型材上,可轻松变更其整体位置和变更读码器的定位范围

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

  • 通过二维码读取器读取工件上粘贴的条形码的工序。
  • 手动固定读码器位置(2轴)后,通过直线导轨夹具进行固定。
  • 各轴由直线导轨进行导向。

环境·操作性

  • 手动通过2轴使读码器移动,确定位置后通过夹具进行固定。

对象工件

  • 印刷电路板
    外形:W150×D150×H5
    工件重量:0.2kg

特点

规格・尺寸

  • 移动行程(1轴):220mm
  • 移动行程(2轴):160mm
  • 外形尺寸:W400×D436×H519

主要零件的选型依据

  • 直线导轨
    • 力矩负载较小,因此选择最适合读码器外围规格的类型。
  • 直线导轨夹具
    • 根据直线导轨规格进行选择。

设计要点

构造制作与设计要点

  • 可通过2轴设置读码器位置的机构。
  • 可手动进行简易的位置固定。
  • 读码器具有照明功能,为了弥补使用环境照度的不足,同时使用配光角度较大的外部照明。

相同设计主题的组件案例

页码 - / -

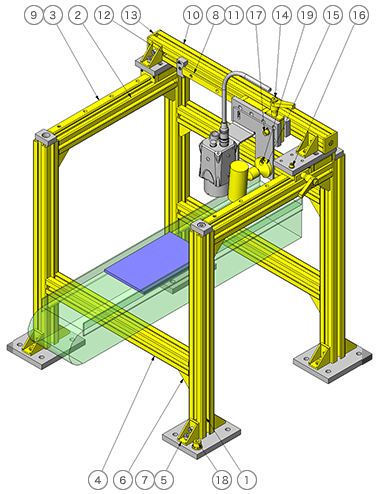

零件表

No. 零件名称 示意图 MISUMI型式 数量 参考价格
(单位:元)
参考交货期 产品目录
刊载页码
1 铝合金型材 HFS6-3030-400-LTP 4 确认价格 第 5 天 2127
2 铝合金型材 HFS6-3030-270 2 确认价格 第 3 天 2127
3 长螺帽 HNTLP6-270-M3-N15-P60-5 2 确认价格 第 11 天 2167
4 铝合金型材 HFS6-3030-326 3 确认价格 第 3 天 2127
5 单侧带突起反转支架 HBLFSNE6 10 确认价格 第 1 天 2133
6 带突起支架 HBLFS6 10 确认价格 第 1 天 2133
7 后装螺帽 挡块组件 HNTATSN6-6 30 确认价格 第 1 天 2165
8 直线导轨 SSXR24-220 1 确认价格 第 5 天 389
9 直线导轨 SSXR24-280 2 确认价格 第 1 天 389
10 铝合金型材 HFS6-3030-400 1 确认价格 第 3 天 2127
11 长螺帽 HNTLP6-212-M3-N16-P60-4 1 确认价格 第 11 天 2167
12 后装螺帽 挡块组件 HNTATSN6-3 2 确认价格 第 1 天 2165
13 型材端盖 HFCB6-3030-S 2 确认价格 第 1 天 2169
14 直线导轨夹具 SVCK24 2 确认价格 第 1 天 406
15 LED照明灯 LEDMM1 1 确认价格 第 9 天 2321
16 带垫圈内六角螺栓 SCBS4-20 4 确认价格 第 1 天 1866
17 带垫圈内六角螺栓 SCBS5-12 2 确认价格 第 1 天 1866
18 带垫圈内六角螺栓 SCBS8-25 16 确认价格 第 1 天 1866
19 带垫圈内六角螺栓 SCBS3-8 5 确认价格 第 1 天 1866
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
  • 价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Order System等确认。
