      No.000547 多个零件压入头
      Good IDEA!
      526

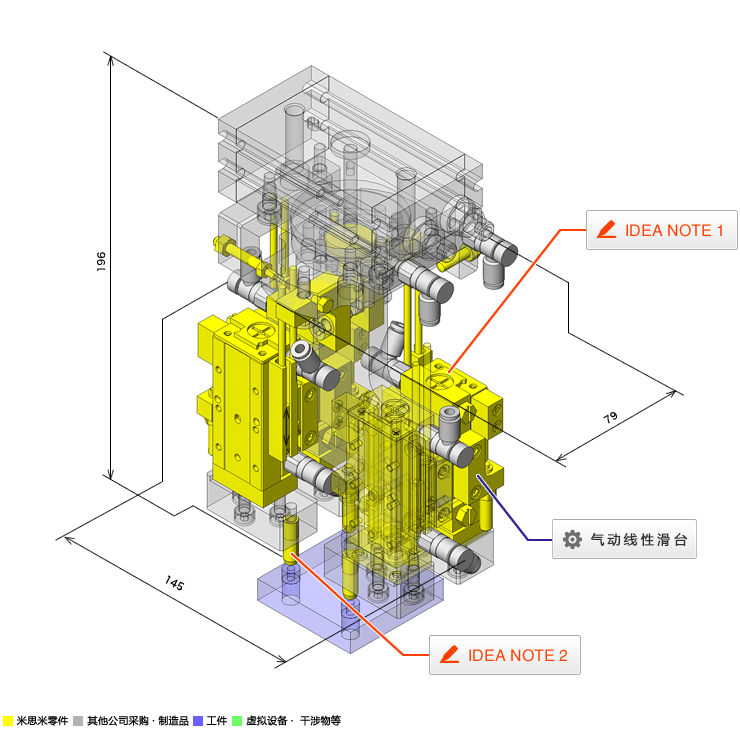

      90°位置相对应的多个零件压入头

      相关分类

      inCAD Components可对应案例

      IDEA NOTE翻转角度控制

      回转台内部的止动装置前端为橡胶材质，因为多多少少会受到停止位置弹性的影响，另外通过安装控制翻转的止动装置反复翻转角度以此提高停止位置的精度

      IDEA NOTE同压入零件独立设置的结构

      通过分别配置4个气缸，在每个必要的地方都可以压入的结构

      IDEA NOTE多品种对应

      通过交换气缸头，可以压入多种位相

      • CAD数据使用规定
        １．.数据的使用目的
        株式会社MISUMI（以下简称“本公司”）在本网站刊载CAD数据（称为3DCAD数据、3DCAD中间数据与2DCAD数据）的目的是在使用CAD进行布局设计时，用于简单地确认本公司或本公司交易厂家的产品（以下简称产品）的干扰与形状等。
        另外，对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证，敬请谅解。
        ２．.数据的特性
        CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外，为了减小CAD数据的容量并维持稳定的数据提供，部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
        ３．.免责事项
        本公司在制作CAD数据时已进行了充分的注意，但根据上述数据的特性，我们并不保证CAD数据的正确性。另外，本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由，本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
        ４．.著作权
        CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的（包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等）。不能用于贵公司机械设计以外的目的（包括促销等的使用）。发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        ５．.第三方规定
        使用第三方（包括交易厂家）拥有权利的CAD数据或CAD数据制作与浏览软件时，如果不另行同意第三方的规定，有时可能无法使用CAD数据或软件。在这种情况下，本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

        下载CAD数据（装置总成）

        下载CAD数据: 文件格式
        生成

        感谢下载。

        如果这些案例对您有用，
        请点击Good IDEA按钮。

        我们将作为数据加以利用，
        以便今后刊载更多实用型案例。

        Good IDEA!

        有关CAD数据的注意事项

        1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
          留用部分数据时，请编辑为符合正在设计的条件的规格。
        2. 装置总成CAD数据由几个分总成构成。
          计划采用可按分总成为单位进行留用、编辑的构成。

          3. ※用框围起的部分为分总成单位

        3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
        4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

        返回页首

      • ※装置总成CAD数据由几个分总成构成。
           计划采用可按分总成为单位进行留用、编辑的构成。

      规格

      目的・动作

      • 轴环、衬套的轻压入工程中适用

      环境・操作性

      • 回转台上可以翻转90°的头上配置4个气动滑动台，通过前端安装的销压入的结构

      对象工件

      • 衬套
      • 工件尺寸：φ7×H5[mm]
      • 压入行程可能范围：10[mm]

      特征

      动作规格・尺寸

      • 外形尺寸：W145×D79×H196[mm]

      主要零件的选型依据

      • 气动滑台的选定

      设计要点

      主要零件的计算过程

      • 气动滑台的推力确认
        • 理论推理：39[N]　＞　设想轻压入力度：20[N]
          因为在范围内，因此没有问题

      构造制作与设计要点

      • 利用气动滑动台能够同时压入多个零件

      相同设计主题的组件案例

      页码 - / -

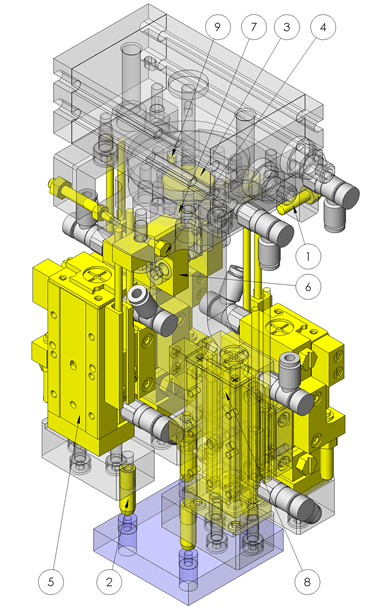

      零件表

      No. 零件名称 示意图 米思米型号
      (点击查看商品详情)       		数量
      1 调整螺丝组件 内六角孔型 ANBNM4-25 2
      2 定位销 -Dh7型- MSTH6-20 4
      3 金属垫圈　普通级/精密级　尺寸自由指定型 FWASA-D20-V0.0-T4.0-HKC 1
      4 止动销 螺纹型 STEHN5.5A 2
      5 气动线性滑台　L型　MPPU10系列 MPPU10-15-SMS 4

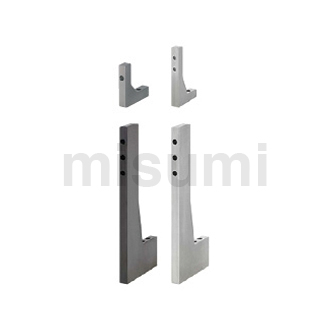

      6 加强筋 通孔·沉孔　固定尺寸型 RBDW30-30-T10 2
      7 定位销 -直杆型- MS3-10 2
      8 定位销 -直杆型- MS3-6 8
      9 定位销 -直杆型- MS3-8 1
      • 上述零件表仅介绍了MISUMI零件。
        在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
