No.000155 工件定位

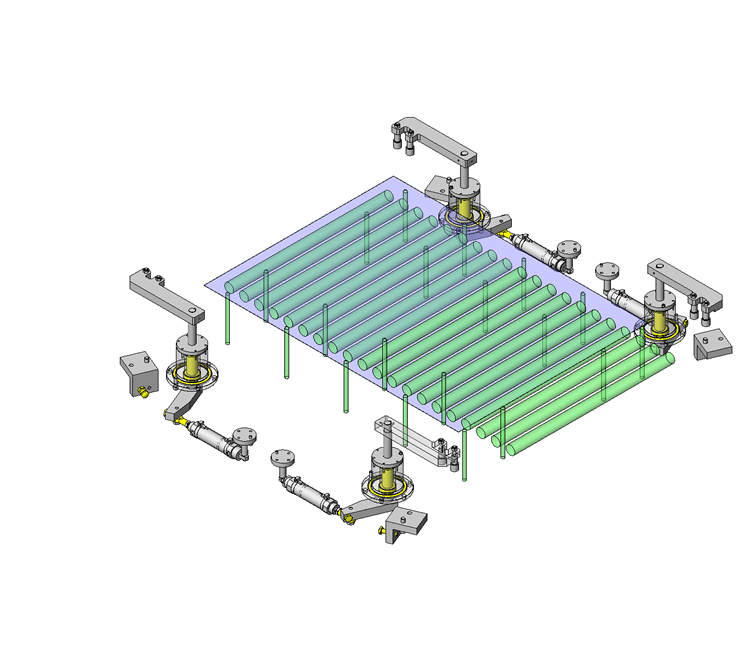

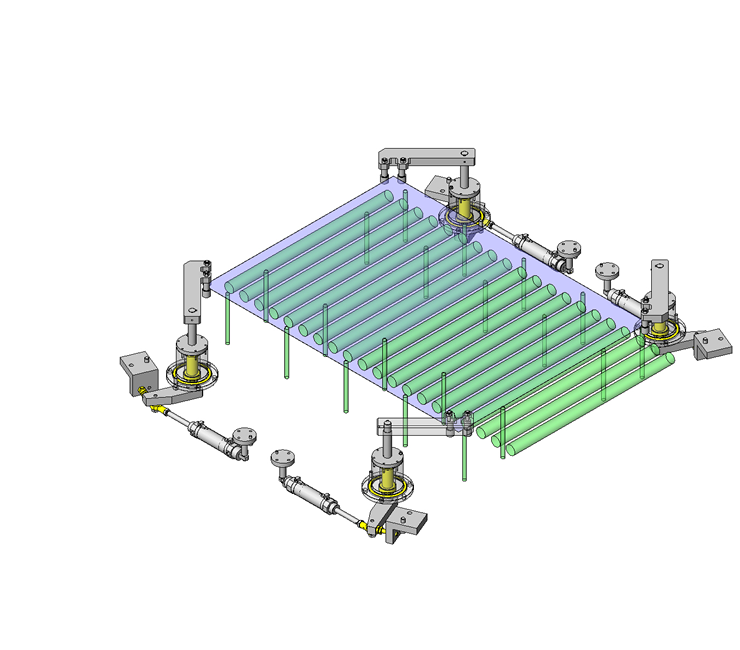

通过使用了气缸的连杆进行旋转定位

相关分类

inCAD Components可对应案例

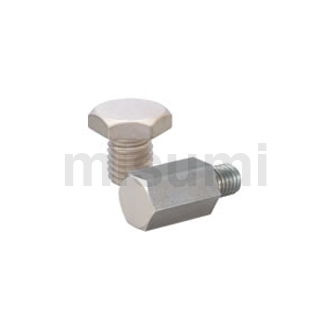

止动销

商品名 止动销 螺纹型
型号 SSTEH17
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

适合用作承受气缸力的挡块

返回页首

可选规格

■止动销 (螺纹型)

材质 硬度 表面处理
头部高度固定 头部高度指定
SCM435 46-50HRC 32-38HRC 无电解镀镍
相当于SUS440C 50-55HRC 40-45HRC -

■规格选择与各部分的尺寸

对边 (mm) 厚度(mm)
固定型 指定单位0.5mm
5.5A 3 5.0~30.0
5.5 5
7
8
10 5.0~30.0
10B 8
13 5
13A 8
13B
14 5
14A 8
14B
17 5 5.0~30.0
17A 8
17B
19 5
19A 8
19B

返回页首

精度信息

■止动销的精度

厚度公差(mm):
+0.01
 0

返回页首

クランプ用先端金具

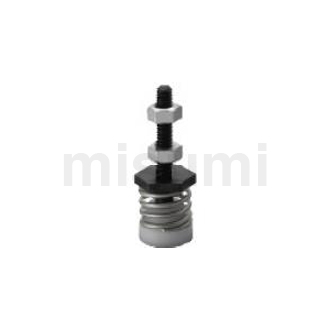

商品名 トグルクランプ用先端ボルト
型号 TGSPM4
特点 止め輪がないので取り付けが楽です
※下表内橙色部分为符合本实例中使用型号产品的规格

可选规格

■トグルクランプ用先端ボルト(スプリング付樹脂パッド省スペースタイプ)

パッド部 ボルト部 弹簧
材质 材质 表面处理 材质
聚缩醛(白色) S45C 四氧化三铁保护膜 SUS304-WPB

■规格选择与各部分的尺寸

取付ねじ径 行程 总长 ねじ部長さ パッド径
M4 3 34.5 20 φ12
M6 4 50 30 φ13
M8 8 60 30 φ14

返回页首

选型步骤

返回页首

からくり情報

返回页首

精度信息

返回页首

速度或负载信息

返回页首

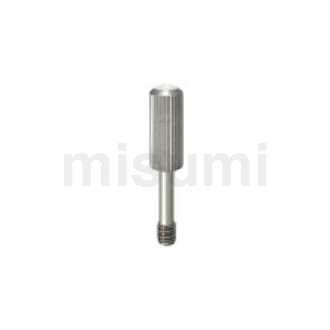

長尺ローレット付カバーボルト

商品名 カバーボルト 長尺ローレット付タイプ
型号 GUTBR3-3.5-6
特点
※下表内橙色部分为符合本实例中使用型号产品的规格

可选规格

■カバーボルト 長尺ローレット付タイプ

螺纹直径 ねじ部長さ 颈长 ローレット軸 首下軸径 材质
6 8 10 12 16 20 25 30 外径 长度
M3 2 φ5.5 10 φ2.2 SUS303
3.5
4
M4 3 φ7 16 φ3
5
M5 3 φ8.5 20 φ3.9
6
M6 4 φ10 30 φ4.5
8
M8 5 φ13 36 φ6.3
10

返回页首

选型步骤

返回页首

からくり情報

返回页首

精度信息

返回页首

速度或负载信息

返回页首

技术计算

返回页首

商品ラインナップ

返回页首

IDEA NOTE 定位部分辊轴偏心

定位部分导向轴的单侧采用偏心轴以便于调整工件

IDEA NOTE 1回固定で複数検査

1回のワークセットで複数個所の検査ができるようターゲットをレイアウト

IDEA NOTE 樹脂素材のカラーを利用

金属粉を出さないようにする材質選定

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

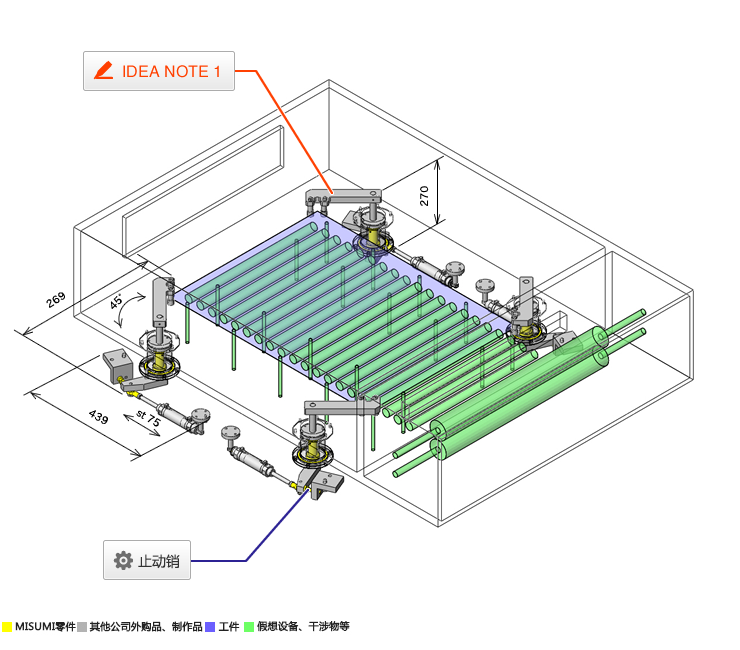

规格

目的・动作

  • 工件定位/校准。

环境·操作性

  • 清洗槽内的工件定位。

对象工件

  • 玻璃电路板规格:
    t0.5×W860×D640mm

特点

规格・尺寸

  • 气缸行程:75mm
  • 旋转开闭角度:45°
  • 外形尺寸:W439×D269(校准时)×H270(1处的尺寸)mm

精度・负载

  • 定位精度:±0.3mm

主要零件的选型依据

  • 用于清洗槽层内,因此选择SUS材质。
  • 为了满足所需扭矩,选择气缸内径为32的气缸。

设计要点

主要零件的计算过程

  • 根据工件负载扭矩验证气缸输出
    • 所需扭矩
    • 条件值:工件重量m=0.7kg、摩擦系数μ=0.7(假设为玻璃与树脂之间)、滚轮与导向轴之间的距离r:0.191m
    • F=μ×m=0.7×0.7=0.49kgf≈4.8N
    • 所需扭矩T=F×r=4.8×0.191=0.9N·m
    • 气缸的扭矩
    • 条件值:气缸输出F=320N、气缸与导向轴之间的距离R=0.1m
    • 气缸的扭矩T=F×R=320×0.1=32N•m>0.9N·m
      ⇒无问题

构造制作与设计要点

  • 为了在清洗槽内对工件进行定位,将驱动部分(气缸)设置在槽外。

相同设计主题的组件案例

页码 - / -

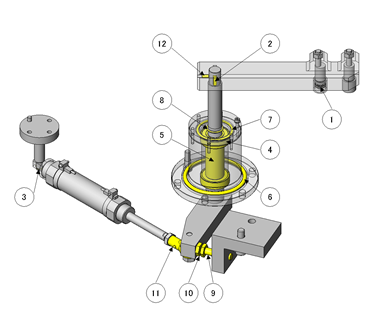

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 金属垫圈 WSSS10-4-1.5 2
2 平键 KESS5-16 1
3 C型扣环 STWN8 1
4 轴承 SUB6004ZZ 2
5 轴承用调整环 CLBPS20-27-59 1
6 O形圈 NPA80 1
7 O形圈 NPA46 1
8 O形圈 NPA20 1
9 定位螺栓 SSTCB10-40 1
10 止动销 SSTEH17 1
11 关节轴承 PHSCN10A 1
12 内六角止动螺丝 MSSU4-10 2
