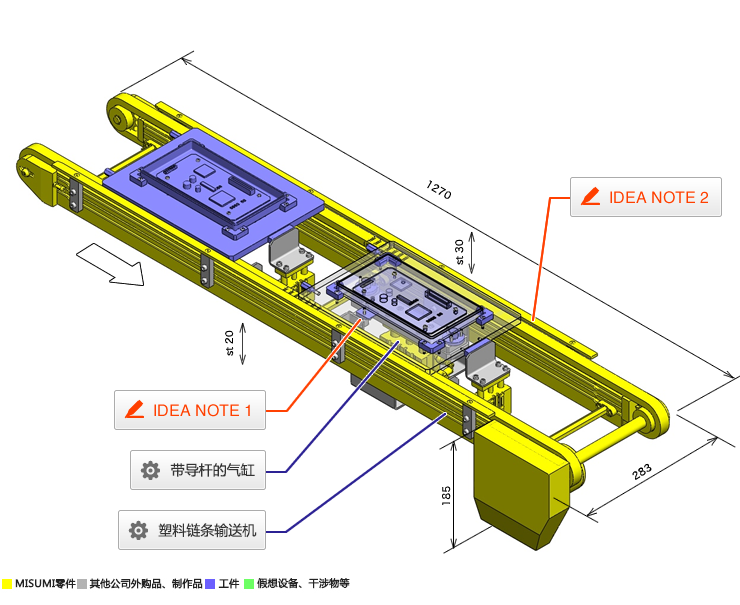

No.000038 托盘传送定位与挡块机构
Good IDEA!
5239

挡块+升降机的定位机构

相关分类

inCAD Components可对应案例

塑料链条输送机

塑料链条输送机
商品名 输送机 塑料链条双列头部驱动　φ57　■符合CE标志■
型号 CVSPA-200-1200-25-S200-IM-25-B
特点 传送面为塑料链条、因此维护简便。
※下表内橙色部分为符合本实例中使用型号产品的规格
选型依据 | 可选择的规格 | 速度或负载信息

选型依据

使用市售品，减少设计工时

返回页首

可选择的规格

■塑料链条输送机(双列头部驱动)

材质 表面处理
型材 铝材 阳极氧化处理
马达盖板 SPCC 喷涂
带轮固定座 A5052 金色阳极氧化处理
塑料链条 聚缩醛 -

■基本规格

皮带宽度 链轮中心距 马达选择
输出(W) 电压(V) 规格 齿轮头减速比
80-300 300-3000 25、40 *注 5、7.5、9、12.5、15、18、
25、30、36、50、60、75、
90、100、120、150、180

返回页首

速度或负载信息

■输送机的传送能力(塑料链条输送机)

返回页首

带导杆的气缸

带导杆的气缸
商品名 带导杆的气缸
型号 MGCLF25-30
特点 两端带导杆的易用型气缸。
※下表内橙色部分为符合本实例中使用型号产品的规格
选型依据 | 可选择的规格 | 精度信息 | 速度或负载信息

选型依据

构造紧凑，无需设计导轨

返回页首

可选择的规格

■带导杆气缸(固定行程型)

缸筒
内径 		轴承 滑动轴承 直线轴承 气缸
宽度 		全长
(以下+St) 		厚度
St 10 20 25 30 40 50 75 100 10 20 25 30 40 50 75 100
φ12 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 56 39 22
φ16 ○ ○ － ○ ○ ○ ○ ○ ○ ○ － ○ ○ ○ ○ ○ 62 43 25
φ20 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 72 47 30
φ25 － ○ － ○ ○ ○ ○ ○ － ○ － ○ ○ ○ ○ ○ 86 47.5 38
φ32 － － ○ － － ○ ○ ○ － － ○ － － ○ ○ ○ 112 48
φ50 － － ○ － － ○ － ○ － － － － － － － － 146 72 60

*传感器另售

返回页首

精度信息

■带导杆气缸的不旋转精度

不旋转精度：对于导杆和轴承之间存在间隙而引起的松动，以偏移活塞杆中心的角度来表示的数值

缸筒
内径 		前端连杆的不旋转精度
滑动轴承 直线轴承
φ12 ±0.12° ±0.06°
φ16 ±0.10° ±0.06°
φ20 ±0.09° ±0.05°
φ25 ±0.08° ±0.05°
φ32 ±0.06° ±0.04°
φ50 ±0.05° －

返回页首

速度或负载信息

■理论推力

(N)

缸筒
内径 		动作
方向 		使用压力(MPa)
0.4 0.5
φ12 推 45 57
拉 34 42
φ16 推 80 101
拉 60 75
φ20 推 126 157
拉 94 118
φ25 推 196 245
拉 151 189
φ32 推 322 402
拉 241 302
φ50 推 785 982
拉 660 825

■容许旋转扭矩

是指对导杆前端施加旋转扭矩时使气缸动作的动态容许值

(N･m)

缸筒
内径 		轴承
型号 		行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 0.50 0.40 - 0.33 0.28 0.25 0.77 0.65
直线轴承 0.41 0.31 - 0.25 0.69 0.59 0.40 0.32
φ16 滑动轴承 0.91 0.75 - 0.64 0.56 0.49 1.25 1.06
直线轴承 0.76 0.60 - 0.49 1.14 1.02 0.79 0.65
φ20 滑动轴承 - 1.43 - 1.23 1.08 0.96 1.51 1.27
直线轴承 - 1.12 - 0.93 2.12 1.90 1.50 1.24
φ25 滑动轴承 - 2.26 - 1.94 1.71 1.52 2.38 2.00
直线轴承 - 1.98 - 1.65 3.75 3.37 2.68 2.22
φ32 滑动轴承 - - 6.71 - - 5.24 4.30 3.64
直线轴承 - - 3.61 - - 2.55 6.48 5.41
φ50 滑动轴承 - - 13.0 - - 10.8 - 10.6

■容许横向负载

是指对导杆前端施加横向负载W(与导杆垂直的负载)时使气缸动作的动态容许值

（N)

缸筒
内径 		轴承
型号 		行程
10 20 25 30 40 50 75 100
φ12 滑动轴承 24 19 - 16 14 12 37 31
直线轴承 20 15 - 12 33 29 19 16
φ16 滑动轴承 40 33 - 28 24 21 55 46
直线轴承 33 26 - 21 50 44 34 28
φ20 滑动轴承 - 52 - 45 39 35 55 46
直线轴承 - 41 - 34 77 69 54 45
φ25 滑动轴承 - 69 - 60 52 47 73 62
直线轴承 - 61 - 51 115 104 82 68
φ32 滑动轴承 - - 166 - - 131 107 91
直线轴承 - - 90 - - 34 162 135
φ50 滑动轴承 - - 296 - - 245 - 241

返回页首

IDEA NOTE 位置确认传感器

向上安装接近传感器时，为了防止误检测选择了机械开关

IDEA NOTE 托盘导轨

使用外购品以降低成本

  • CAD数据及简易图纸数据利用规则
    本规则规定了米思米（中国）精密机械贸易有限公司（以下简称"本公司"）经营的网站"米思米公司网站"（以下简称"本网站"）上发布的 CAD 数据和简单图面数据的下载使用条款。当使用者下载本网站上发布的CAD数据或简单图面数据时，即视为已同意本使用规则。

    1.数据的使用目的
    本公司在本网站中提供的各种数据，是为使用者之以下目的使用（以下简称“使用目的”）而提供。
    （1）CAD数据（指3D CAD数据、3D CAD中间数据以及2D CAD数据），其目的是为了方便使用者在使用CAD的布局设计中，易于对本公司或相关厂商产品（以下简称“产品”）的干涉、形状等条件进行确认。
    （2）简易图纸数据（PDF）：方便确认产品规格
    2.数据的特性
    有关CAD数据以及简易图纸数据（以下合称“数据”）中的公差、表面粗糙度、倒角等，可能会与实际产品的形状有所不同。另外，为了减轻数据量并确保数据的稳定提供，部分产品的数据可能会省略了油槽形状或螺纹、弹簧形状等。请在事先理解的基础上使用。
    3.免责事项
    本公司在制作数据时虽然力求准确无误，但因上述数据特性，本公司不对数据的正确性、完全性、安全性及对使用者的有用性等进行任何保证。此外，本公司变更、添加或删除数据时，恕不另行通知。无论理由如何，因数据的使用、变更或删除而发生的任何损失，本公司概不负责。
    本公司可在本公司网站上向使用者提供由多个部件组合而成的设计案例数据。但是本公司对设计案例数据的质量、准确性、性能、安全性、可靠性等方面不作任何保证，敬请提前知悉。
    本公司保留要求使用者暂停使用或销毁任何已下载数据的权利，如本公司提出此类要求，使用者应立即按照要求，停止使用或销毁该数据。
    4.禁止事项
    使用者不得对数据的全部或部分进行以下所列的任何操作。
    （1）向本公司所属集团以及取得本公司授权方之外的第三方进行报价或者订购。
    （2）允许第三方使用，或者将其用于自己的营销活动，以接收来自第三方的询价或采购
    （3）未经本公司同意，在自己的网站等上显示与数据相关的本网站的链接。
    （4）超出使用目的范围的使用
    （5）为了使用目的，但超出必要程度的复制
    （6）修改、改变、篡改、翻译或者改编
    （7）通过销售、转让、出租、再授权、以及公开传输等其他方式向第三方提供或允许第三方使用
    （8）改编内容、反向工程、逆编译、逆汇编或其他分析
    （9）未经本公司事先许可，公开或展示
    （10）为了和本公司提供相同或近似的商品及服务而使用
    （11）大量取得数据等可能对本网站带来负担的行为
    5.著作权等
    数据所涉及的一切权利（包括但不限于专利权、著作权等知识产权。下同）均归属于本公司或向本公司提供数据的第三方（包括本公司相关厂商）所有。在遵守本规则的前提下，使用者被授予基于使用目的范围内的非排他性且免费的使用许可。数据中包含的知识产权不因数据下载而发生转移。未经本公司的事先许可，不得将数据使用（包括复制、修改、上传、发表、传送、公布、授权、销售、出版、转让、出借、改编等）于使用目的外的用途。
    违反使用目的、本规则和法律等使用数据时，本公司除禁止使用者使用数据和本网站外，还可以采取法律措施。
    6.第三方规定
    使用第三方（包括相关厂商）拥有权利的数据或数据编辑、浏览软件时，必须同意第三方规定的条款，否则可能无法使用数据或软件。在此情况下，本公司对该第三方的数据以及软件的瑕疵、侵权等不承担任何责任。
    7.出口管理
    当使用者直接或间接向海外提供数据时，应自负责任遵守《对外贸易法》、《出口管制法》、《数据安全法》、《网络安全法》以及其他所有适用的法律法规。
    8.本规则的修订等
    （1）本公司可以自行修订，变更和修正本规则（以下简称“修订等”）。
    （2）本公司在对本规则进行修订等时，会在修订等的生效日前，通过集团公司网页“重要通知”的页面（网址：https://www.misumi.com.cn/keymessage/）和其他适当的方法公布修订等的内容和生效日等其他必要事项。
    （3）本规则的修订等自公布中规定的生效日起适用。
    9. 条款无效或协议排除时的处理
    如果本规则的某条款根据成文法，命令，规则等适用法律法规之规定无效或协议排除时，该条款只在遵守适用法律法规的必要范围内，被视为修改或删除。本规则其他的条款继续全面的有效。
    10.其他
    使用者违反本规则时，本公司可要求使用者赔偿本公司全部损失（包括但不限于本公司对第三方的赔偿、律师费、诉讼费、差旅费、公证费、检测费等）。
    本规则根据中华人民共和国法律进行解释。若发生与数据使用或本规则相关的任何争议，应由本公司所在地法院管辖。

    修改日期：2025年9月21日

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用，
    请点击Good IDEA按钮。

    我们将作为数据加以利用，
    以便今后刊载更多实用型案例。

    Good IDEA!

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时，请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。

      3. ※用框围起的部分为分总成单位

    3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

  • 其他装置在停止定位的位置上进行作业。

对象工件

  • 树脂外壳规格：W120×D220×H20
  • 托盘规格：W218×D300×t12

特点

规格・尺寸

  • 输送机规格：W283×D1270×H185
  • 传送速度：150mm/s
  • 工件定位用气缸行程：30mm；挡块用气缸行程：20mm

精度・负载

  • 托盘定位精度：±0.3

主要零件的选型依据

  • 采用2列型输送机，以便在传送面下配置气缸。

设计要点

主要零件的计算过程

  • 验证工件定位、挡块所需的气缸内径。
  • 升降机气缸内径选型
    • <工件定位部分>
      使用条件：垂直安装
      根据条件值：负载重量M=0.5kg 重力加速度g=9.8m/s²，
      实际负载F=Mg=0.5×9.8=4.9N
      使用压力P=0.4MPa
      根据负载率η=50%，
      所需气缸力F0=(F/η)×100=(4.9/50)×100=9.8N
      气缸内径DO=√(1.274×FO/P)=√(1.274×9.8/0.4)=5.59mm→气缸内径：25
    • <挡块>
      使用条件：垂直安装
      根据条件值：负载重量M=0.125kg 重力加速度g=9.8m/s²，
      实际负载F=Mg=0.125×9.8=1.225N
      使用压力P=0.4MPa
      根据负载率η=50%，
      所需气缸力F0=(F/η)×100=(1.225/50)×100=2.45N
      气缸内径DO=√(1.274×FO/P)=√(1.274×2.45/0.4)=2.79mm→气缸内径：16

构造制作与设计要点

  • 在托盘后面安装止动销，确保空间，以便可从后方追加止回装。
  • 根据托盘的材质确定挡块的材质。

相同设计主题的组件案例

页码 - / -

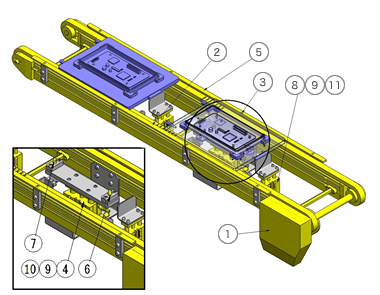

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情) 		数量
1 塑料链式传送带 CVSPA-200-1200-25-S200-IM-25-D-B 1
2 工程塑料导轨 NLBB5-15-1000-H4-P300-ZN4-LCC10 1
3 超短头内六角螺栓 CBSM4-10 8
4 带导杆气缸 MGCLF25-30 1
5 工程塑料导轨 NLBB5-15-1000-H4-P300-ZN4-RCC10 1

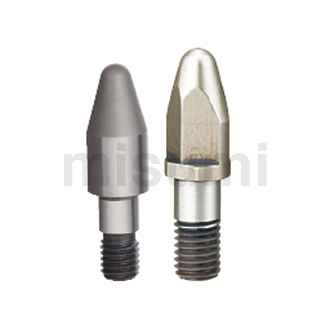

6 夹具用定位销 TELNNA6-P10.0-B5-L5 1
7 夹具用定位销 TELNND6-P10.0-B5-L5 1
8 带导杆气缸 MGCLF16-20 2
9 气缸用传感器 MD13L1 6
10 流速调速器 SPSNL6-1 2
11 流速调速器 SPSNL6-M5 4
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
