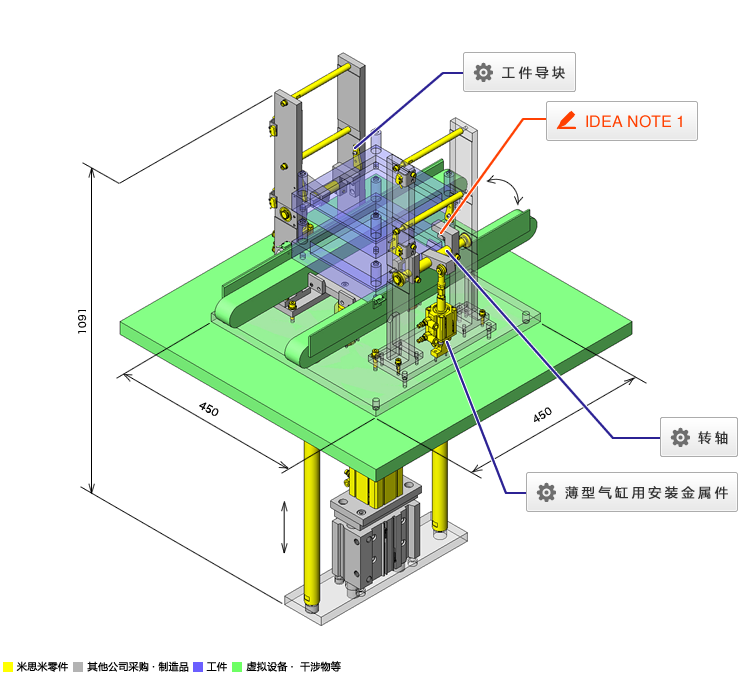

No.000400 托盘堆积组件
1182

通过进出卡抓堆积的机构

inCAD Components可对应案例

IDEA NOTE用卡爪型保持器停滞工件

在用升降机构承载工件的堆叠机构中,用来抓取工件的爪型保持器不需要考虑工件的重量以及气缸的影响,在其下方直接有支撑保持的零部件。

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。


规格

目的·动作

  • 通过挡板来承受由升降机提升的工件的堆叠机构
  • 通过两个气缸的2级行程,防止工件被扯动
  • 堆叠空托盘,在后道工序回收托盘
  • 通过安装在输送机上的传感器来检测工件位置,用来停止送来的工件
  • 在工件堆叠的行程之后,撤除挡板。该动作无法一次完成,因此采用2联气缸
  • 2级行程时,将2层的工件提升到更高处时加入挡板。由此可堆叠3层。堆叠3层时为满载,将工件下降到输送机上

環境・操作性

  • 适用于需要在工序中途进行一定程度的堆叠后排出的应用
  • 堆叠的托盘在后道工序由作业人员通过搬运组件取出

对象工件

  • 托盘
    • 外形尺寸:W23×D230×H92[mm]
    • 材质:聚丙烯
    • 重量:约1.1[kg]

特征

动作规格·尺寸

  • 外形尺寸:W450×D450×H1091[mm]

精度· 负载

  • 托盘3层+零部件重量:165[N]

主要零件的选型依据

  • 薄型气缸
    • 针对提升用途,选择输出功率充足的气缸

设计要点

主要部品の計算工程

  • 检验上下升降薄型气缸是否合适
    • 出于采购便利性考虑,2联气缸采用相同的产品。此外,只需对下方的气缸进行计算
      气缸上装置物的重量:13.5[kg](考虑到安装的螺栓等,采用零件总重量+1[kg]的值)
      气缸(下方)承受的负重F=(气缸上装置物的重量+工件重量) ×9.8
      =(13.5[kg] +3.3[kg])×9.8
      =165[N]3层托盘时
      计算薄型气缸的推力Fa
      负载率η:0.5
      截面积A:πx63²/4=3116[mm²]
      使用压力P:0.4[MPa]
      推出工件时所需的推力Fa=负载率×截面积×使用压力
      =η×A[mm²]×P[MPa]
      =0.5×3116×0.4=623[N]
      Fa>F[N],因此成立

构造制作与设计要点

  • 通过使用2级行程,防止与卡爪发生干涉
  • 通过升降→卡爪支撑时,为实现宽度方向的定位,在保持卡爪的上部装有导向零件
  • 该机构的气缸用板的旋转方向自由,因此需要通过卡口粗略地束缚升降薄型气缸的配管管道,使得升降薄型气缸即便发生一定程度的旋转,也不会带动管道旋转

技术计算链接

  • 薄型气缸概要

相同设计主题的组件案例

页码 - / -

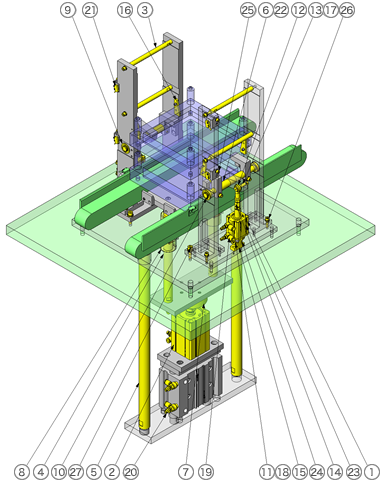

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 薄型气缸 MSCCN32-20 2
2 薄型气缸 MSCCA63-75 1
3 圆形支柱 两端内螺纹型 SETRS12-159-SC10 4
4 导向轴 两端内螺纹带扳手槽型/带通孔型 SFJZ25-325-M8-N8-SC10 2
5 圆形支柱 两端内螺纹型 SETRS30-574-SC10 2
6 转轴 两端台阶型 SSFRQ20-89.0-F53-P15-T53-Q15-KC34-A21 2
7 浮动接头组件 内螺纹型 FJAS18 1
8 带法兰直线轴承 标准型 中间法兰双衬型 SLHMCWS25L 2
9 小径滚珠轴承 带法兰双盖式 FL6902ZZ 4
10 C型扣环(轴用) STWN15 4
11 薄型气缸用安装金属件 双耳环型安装金属件 CTKB32 2
12 关节轴承 PHSSL8 2
13 铰链销 超短头内六角孔带肩螺帽固定型 SCLBK8-34 2
14 关节轴承用连接棒 两端外螺纹型 SLBRFNF8-38-12 2
15 铰链座 标准型 单耳环型 HGBTBM10-W14 2
16 工件导块 板型 WGTJ19-B8-L50-T5 4
17 金属垫圈 普通级 T尺寸选择·T尺寸指定型 WSSS10-8-1 2
18 无油树脂垫片 聚缩醛树脂型 JZW10 4
19 流速调节阀 标准型 SPSNL8-1 4
20 流速调节阀 标准型 SPSNL8-2 4
21 放大器内藏型光电传感器(国内未销售) MT-STD 2
22 平键 L尺寸指定单位1mm型(国内未销售) KESF6-21 2
23 气缸用传感器 MD11L1 6
24 带弹簧·平垫圈内六角螺栓 SCBS4-20 4
25 带弹簧·平垫圈内六角螺栓 SCBS5-10 8
26 带弹簧·平垫圈内六角螺栓 SCBS6-25 28
27 带弹簧·平垫圈内六角螺栓 SCBS8-30 8
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
