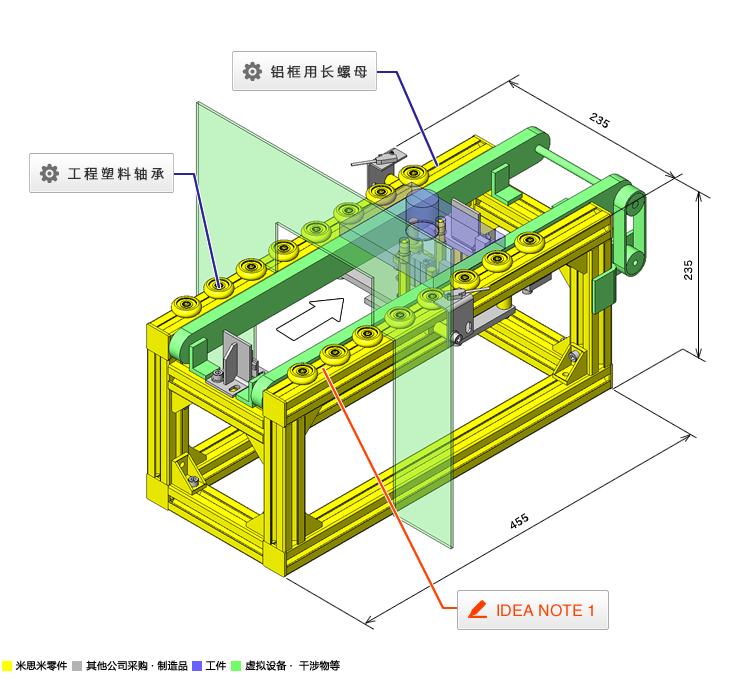

No.000314 交接工件装置

使用气缸的定位机构

inCAD Components可对应案例

IDEA NOTE使用长螺母因此容易调整

工程塑料轴承的螺距不需要调整且组装操作简便

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。


规格

目的・动作

  • 定位小型输送机搬运来的工件,机器手臂拿取工件,接下来送至搬送工程的动作顺序如下
    • ①在托盘上放置的工件由小型输送机搬运
    • ②托盘下部的光子式传感器感知后,减速
    • ③托盘下部的光子式传感器感知后,停止
    • ④通过重力感应器检测工件
    • ⑤气缸上升,定位销插入托盘的两个孔槽进行定位
    • ⑥机械手臂拿取工件
    • ⑦气缸下降
    • ⑧空托盘被小型输送机搬运到原来的位置

环境・操作性

  • 根据气缸进行定位的构造
  • 适用于给隔壁内部的自动装置递送工件的程序

对象工件

  • 圆形的金属零件
    • 外形φ32×40[mm]
    • 质量:0.1[kg]
    • 材质:铝

特征

动作规格・尺寸

  • 上下气缸行程:15[mm]
  • 外形尺寸:W455×D235×H235[mm]

精度・负载

  • 气缸举起的负重:8[N]
  • 光子式微型传感器的停止精度:±0.1[mm]

主要零件的选型依据

  • 气缸
    • 选定可以举起荷重8[N]的气缸

设计要点

主要零件的计算过程

  • 气缸推力是否满足设想中的负重的验证方式:
    • 气缸推力=负载率×使用压力×圆管内径横断面积
            =0.5×0.4[MPa]×π/4×102[mm²]
            =15.7[N]>8[N](=按压气缸全部负重:0.8[kg]×9.8)
      即可满足

构造制作与设计要点

  • 为了节省空间气缸装在小型输送机之间
  • 为了托盘越界时设置精密止动螺栓
  • 使用减速、停止用的光子式微型传感器
  • 工件储存确认用时使用光电传感器
  • 设置了确保栓部能够插入托盘孔槽的托盘孔槽、栓部装有锥状

相同设计主题的组件案例

页码 - / -

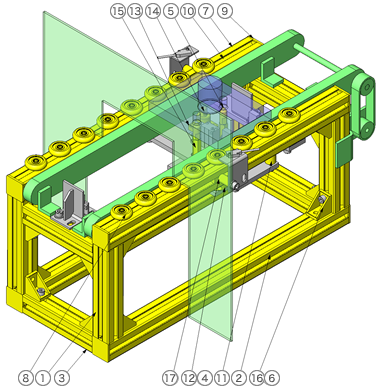

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 HFS6系列 边长30mm铝合金型材 1列槽 EFS6-3030-150 4
2 HFS6系列 边长30mm铝合金型材 1列槽 EFS6-3030-449 4
3 HFS6系列 边长30mm铝合金型材 1列槽 EFS6-3030-131 4
4 浮动接头组件 外螺纹型 FJMCS3 1
5 定位销 前端形状选择型 外螺纹型 LPAGC5-P9.8-B19.0-R3-L0-SC8-NNC 2
6 HFS6系列铝合金型材用 先装弹簧螺帽【1~100个装】 HNTU6-6 48
7 金属垫圈 普通级 T尺寸选择·T尺寸指定型 TWSSS12-6-5 4
8 工程塑料轴承 R型 ERBH30 16
9 HFS6系列用 型材端盖 HFC6-3030-B 8

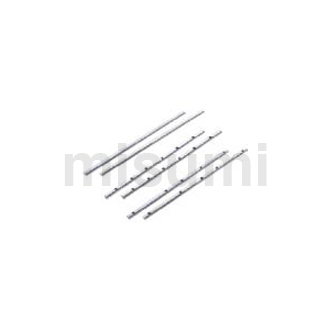

10 HFS6系列铝合金型材用 长螺帽L尺寸指定型 HNTLP6-361-M6-N37-P45-8 2
11 金属轴环 L尺寸指定型 NCLSS6-15-20 4
12 固定环 开口型/分离型 带聚氨酯型 紧凑型  PSCDJ10-10 2
13 带法兰直线轴承 标准型 嵌入式单衬型 LHIFSM10 2

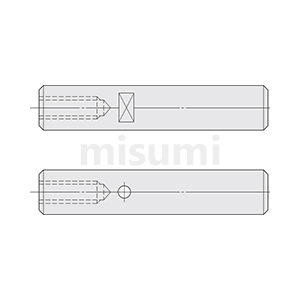

14 导向轴 一端内螺纹带扳手槽型/带通孔型 PSSFJC10-73-M5-SC65 2

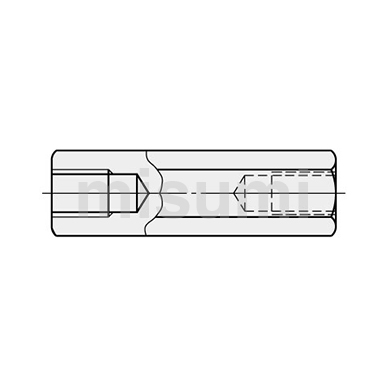

15 六角形支柱 两端内螺纹型 PLSBF10-62-M5-N5 2
16 HFS6系列用 带突起支架 1列槽用2孔 HBLFS6 16
17 金属轴环 L尺寸选择型 KNCLSS6-12-20 4
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
