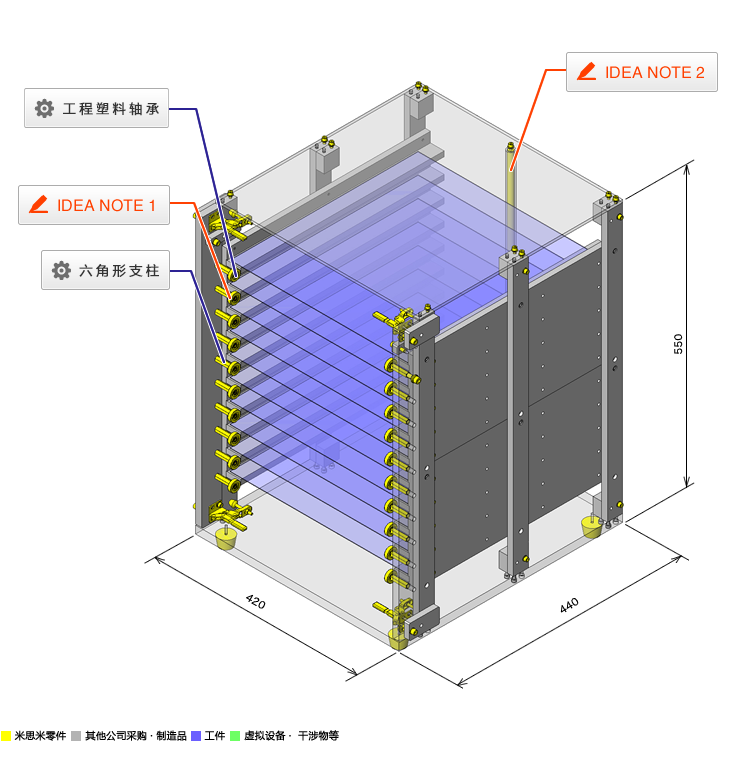

No.000342 薄板储物柜出入导轨

通过树脂滚轮举起后能够方便拿放

inCAD Components可对应案例

IDEA NOTE用树脂滚轮举起,容易拿取

工件放在树脂滚轮上容易取出

IDEA NOTE有强度的工件挡块

以中空树脂管作为工件挡块可以防止工件划伤,并且其中放入不锈钢轴以提高强度。

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

  • 树脂滚轮上使薄板工件可滑动取出的结构
  • 投入・取出时,减轻储存处和工件的摩擦力,目的是提高作业性
  • 能够放置多枚工件(薄板),能取出任意一张
  • 在举起工件的位置上有树脂滚轮,使其直线插入和取出

环境・操作性

  • 使用树脂滚轮考虑作业性的手动结构
  • 在积层状将工件储存起来的仓库,滚轮适用在那个出入口
  • 工件的弹性系数较小的话,因工件自重会弯曲,因此有必要在储存侧设置多个工件支撑

对象工件

  • 工件:薄板状工件
  • 材质:SUS材
  • 质量:0.98[kg]
  • 外形:L370×W350×H1[mm]

特征

动作规格・尺寸

  • 外形:W420×D440×H550[mm]

精度· 负载

  • 工件最大负重:1.5[kg]/各段

主要零件的选型依据

  • 肘夹
    • 选定有外力也不会偏离位置的夹紧力度的肘夹
  • 塑料轴承
    • 选定能够承受工件重量的塑料轴承

设计要点

主要零件的计算过程

  • 验证肘夹、塑料轴承对于设想的负荷是否有足够的强度
    • 肘夹
      工件重量:m1=9.6[N]、托盘重量m2=9.8[N]
      外力:F=m1+m2=9.6+9.8=19.4[N]
      肘夹闭合压力:F=294[N]×2=588[N]
      夹紧状态保持的负重是否足够,假设故意向外拉也无法简单就拉掉的程度,认为是合适的
    • 塑料轴承
      工件重量:m1=9.6[N]
      塑料轴承容许负重:78.4[N]×2=156.8[N]
      156.8[N]≧9.6[N],因此成立
    • 验证工件中央的弯曲对于储存段的尺寸是否足够小
      工件自重:1[kg]
      工件尺寸:L370×W350×H1[mm]
      更新率:2.0×10⁵[N・mm]
      断面二次扭矩:I=L×H³/12=370×1³/12=30.83[mm⁴]
      最大弯曲δmax为工件的中央部分
      δmax=(5×F/W×W4)/(384×E×I)
      =(5×9.8/350×350⁴)/(384×2.0×10⁵×30.83)=0.887[mm]
      储存的一部分的尺寸是40[mm],因此也可以说弯曲度十分小

构造制作与设计要点

  • 本导轨是对于多数的储存能够使用一组滚轮就可以取出的构造
  • 为了安装树脂滚轮的托盘在用肘夹在储存处固定,容易安装和取下

相同设计主题的组件案例

页码 - / -

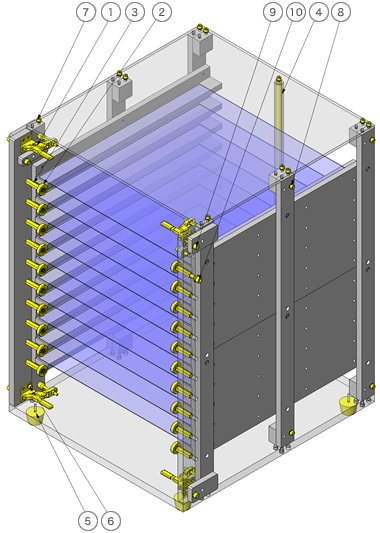

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 肘夹立式 闭合压力294N MC04-S6 4
2 工程塑料轴承 平型 EBH20 20
3 六角形支柱 两端内螺纹型 SLSBF8-30-M6-N6 20

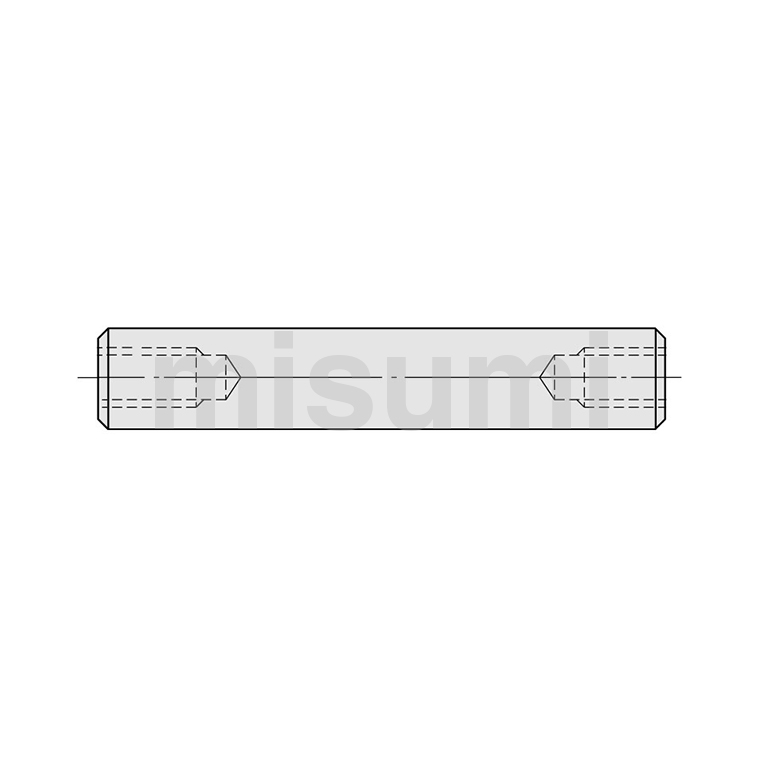

4 导向轴 两端内螺纹型 PSSFGW10-530-M4-N4 1
5 橡胶脚垫 ECRK30 4
6 带弹簧·平垫圈内六角螺栓 SCBS4-12 16
7 带弹簧·平垫圈内六角螺栓 SCBS4-15 101
8 带弹簧·平垫圈内六角螺栓 SCBS4-20 16
9 带弹簧·平垫圈内六角螺栓 SCBS5-20 12
10 带弹簧·平垫圈内六角螺栓 SCBS6-25 20
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
