No.000318 摄像机位置调整机构
Good IDEA!
1074

利用偏移的材料调整XYZθ

相关分类

inCAD Components可对应案例

IDEA NOTE用便宜的零件调整XYZθ

用调整螺丝组件以及调整螺栓能简单的在X轴,Y轴,Z轴,角度θ上进行调整

  • CAD数据及简易图纸数据利用规则
    本规则规定了米思米（中国）精密机械贸易有限公司（以下简称"本公司"）经营的网站"米思米公司网站"（以下简称"本网站"）上发布的 CAD 数据和简单图面数据的下载使用条款。当使用者下载本网站上发布的CAD数据或简单图面数据时，即视为已同意本使用规则。

    1.数据的使用目的
    本公司在本网站中提供的各种数据，是为使用者之以下目的使用（以下简称“使用目的”）而提供。
    （1）CAD数据（指3D CAD数据、3D CAD中间数据以及2D CAD数据），其目的是为了方便使用者在使用CAD的布局设计中，易于对本公司或相关厂商产品（以下简称“产品”）的干涉、形状等条件进行确认。
    （2）简易图纸数据（PDF）：方便确认产品规格
    2.数据的特性
    有关CAD数据以及简易图纸数据（以下合称“数据”）中的公差、表面粗糙度、倒角等，可能会与实际产品的形状有所不同。另外，为了减轻数据量并确保数据的稳定提供，部分产品的数据可能会省略了油槽形状或螺纹、弹簧形状等。请在事先理解的基础上使用。
    3.免责事项
    本公司在制作数据时虽然力求准确无误，但因上述数据特性，本公司不对数据的正确性、完全性、安全性及对使用者的有用性等进行任何保证。此外，本公司变更、添加或删除数据时，恕不另行通知。无论理由如何，因数据的使用、变更或删除而发生的任何损失，本公司概不负责。
    本公司可在本公司网站上向使用者提供由多个部件组合而成的设计案例数据。但是本公司对设计案例数据的质量、准确性、性能、安全性、可靠性等方面不作任何保证，敬请提前知悉。
    本公司保留要求使用者暂停使用或销毁任何已下载数据的权利，如本公司提出此类要求，使用者应立即按照要求，停止使用或销毁该数据。
    4.禁止事项
    使用者不得对数据的全部或部分进行以下所列的任何操作。
    （1）向本公司所属集团以及取得本公司授权方之外的第三方进行报价或者订购。
    （2）允许第三方使用，或者将其用于自己的营销活动，以接收来自第三方的询价或采购
    （3）未经本公司同意，在自己的网站等上显示与数据相关的本网站的链接。
    （4）超出使用目的范围的使用
    （5）为了使用目的，但超出必要程度的复制
    （6）修改、改变、篡改、翻译或者改编
    （7）通过销售、转让、出租、再授权、以及公开传输等其他方式向第三方提供或允许第三方使用
    （8）改编内容、反向工程、逆编译、逆汇编或其他分析
    （9）未经本公司事先许可，公开或展示
    （10）为了和本公司提供相同或近似的商品及服务而使用
    （11）大量取得数据等可能对本网站带来负担的行为
    5.著作权等
    数据所涉及的一切权利（包括但不限于专利权、著作权等知识产权。下同）均归属于本公司或向本公司提供数据的第三方（包括本公司相关厂商）所有。在遵守本规则的前提下，使用者被授予基于使用目的范围内的非排他性且免费的使用许可。数据中包含的知识产权不因数据下载而发生转移。未经本公司的事先许可，不得将数据使用（包括复制、修改、上传、发表、传送、公布、授权、销售、出版、转让、出借、改编等）于使用目的外的用途。
    违反使用目的、本规则和法律等使用数据时，本公司除禁止使用者使用数据和本网站外，还可以采取法律措施。
    6.第三方规定
    使用第三方（包括相关厂商）拥有权利的数据或数据编辑、浏览软件时，必须同意第三方规定的条款，否则可能无法使用数据或软件。在此情况下，本公司对该第三方的数据以及软件的瑕疵、侵权等不承担任何责任。
    7.出口管理
    当使用者直接或间接向海外提供数据时，应自负责任遵守《对外贸易法》、《出口管制法》、《数据安全法》、《网络安全法》以及其他所有适用的法律法规。
    8.本规则的修订等
    （1）本公司可以自行修订，变更和修正本规则（以下简称“修订等”）。
    （2）本公司在对本规则进行修订等时，会在修订等的生效日前，通过集团公司网页“重要通知”的页面（网址：https://www.misumi.com.cn/keymessage/）和其他适当的方法公布修订等的内容和生效日等其他必要事项。
    （3）本规则的修订等自公布中规定的生效日起适用。
    9. 条款无效或协议排除时的处理
    如果本规则的某条款根据成文法，命令，规则等适用法律法规之规定无效或协议排除时，该条款只在遵守适用法律法规的必要范围内，被视为修改或删除。本规则其他的条款继续全面的有效。
    10.其他
    使用者违反本规则时，本公司可要求使用者赔偿本公司全部损失（包括但不限于本公司对第三方的赔偿、律师费、诉讼费、差旅费、公证费、检测费等）。
    本规则根据中华人民共和国法律进行解释。若发生与数据使用或本规则相关的任何争议，应由本公司所在地法院管辖。

    修改日期：2025年9月21日

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用，
    请点击Good IDEA按钮。

    我们将作为数据加以利用，
    以便今后刊载更多实用型案例。

    Good IDEA!

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时，请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。

      3. ※用框围起的部分为分总成单位

    3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

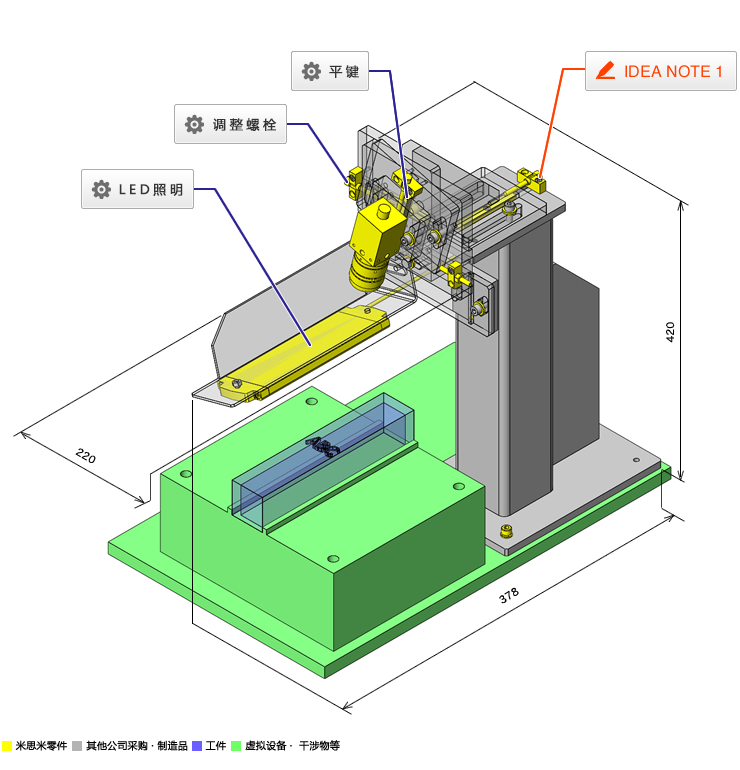

  • 在工件的外观检查工序中，用调整螺丝组件以及调整螺栓将摄像机位置在X轴,Y轴,Z轴,角度θ上进行调整，并能够对该工件进行拍摄

环境・操作性

  • 在6轴机器人上插入工件，可以在规定的位置上进行拍摄和搬运

对象工件

  • 树脂盒上的标贴
  • 外形尺寸：W35×D175×H35[mm](检查范围：W35×D35[mm])
  • 工件质量：0.1[kg]

特征

动作规格・尺寸

  • X,Y,Z轴行程：±10[mm]
  • 角度θ行程：±15[°]
  • 外形尺寸：W378×D220×H420[mm]

精度· 负载

  • 摄像机和工件的距离WD：200[mm]

主要零件的选型依据

  • 摄影机
    • 选定摄像机的WD能够达到200[mm]的
    • 检查范围(W35×D35)的选定标准是能够使拍摄到的有效外形最大的为标准

设计要点

主要零件的计算过程

  • 验证摄像机的检查范围和WD是否妥当
    • WD：200[mm]
    • 检查范围：W35×D35[mm]
    • 视野角度：35[mm]
    • CCD尺寸：1/2英尺时　4.8[mm](根据目录)

    WD ： 视野角度 = 焦点距离 ： CCD尺寸
    焦点距离 = (WD×CCD尺寸)/视野角度
    = 200×4.8/35 = 27.3[mm]
    因为焦点距离没有正好的东西，选定近拍轴承1[mm]的
    根据拍摄有效外形：W38×D51、WD：200，满足上述内容

构造制作与设计要点

  • 通过变更调整螺丝位置，将摄像机WD上X轴、Y轴、Z轴、和θ角度全部都能容易的进行调整
  • 前后方向调整的地方使用调整螺栓，为了在θ方向使用按压螺钉，前端使用SR的调整螺丝组件
  • 调整螺栓是调整螺栓用挡板的感应器位置有错位，但是为了减小负载，控制成本会使用标准零件
  • 外形方面通过一定的压缩来控制成本，不使用腰型孔用垫圈而是使用金属垫圈
  • 平键要选定止动螺丝的类型，防止落下

相同设计主题的组件案例

页码 - / -

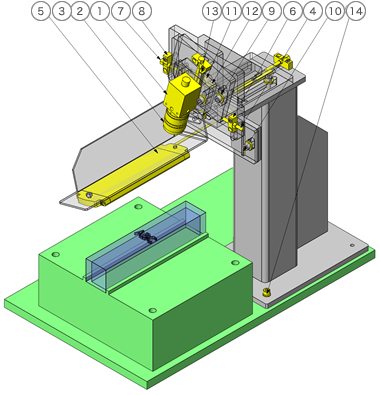

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情) 		数量
1 带免费测定软件USB2.0应对摄像机(国内未销售) EMVC-CB130C3H 1
2 CCTV镜头(焦距4～50mm)(国内未销售) EMVL-MP2514 1
3 近摄环(0.5/1/2/5/10/20/40mm) EMVL-SR1 1
4 调整螺丝组件 内六角孔型 ANBNM4-35 1
5 LED照明　薄型　磁铁 LEDT150-W 1
6 调整螺丝块 沉孔型 TSE4-5 1

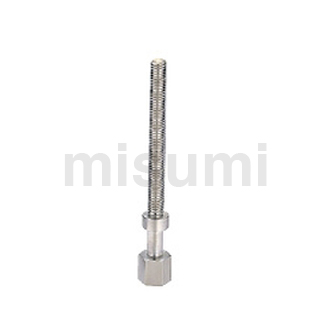

7 调整螺栓 六角型 标准型 AJSTM4-25 3

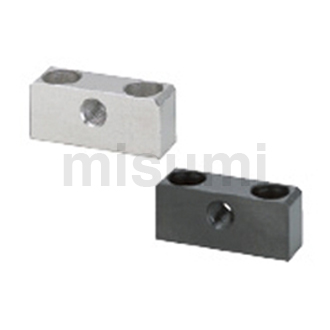

8 调整螺栓用固定块　标准型 AJKCM4-5 3
9 金属垫圈　普通级　T尺寸选择·T尺寸指定型 WSSM12-5-2 14
10 定位销 -直杆型- MS3-8 2
11 定位销 -直杆型- MS8-10 1

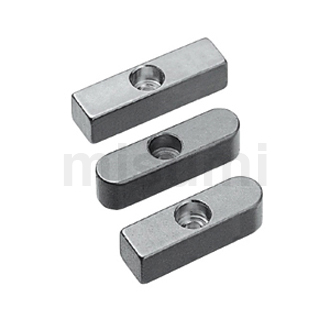

12 平键　中心螺栓固定型 KEDZ8-60 2
13 平键 螺纹沉孔型 KEDW8-50 1
14 带弹簧·平垫圈内六角螺栓 SCBS5-20 4
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
