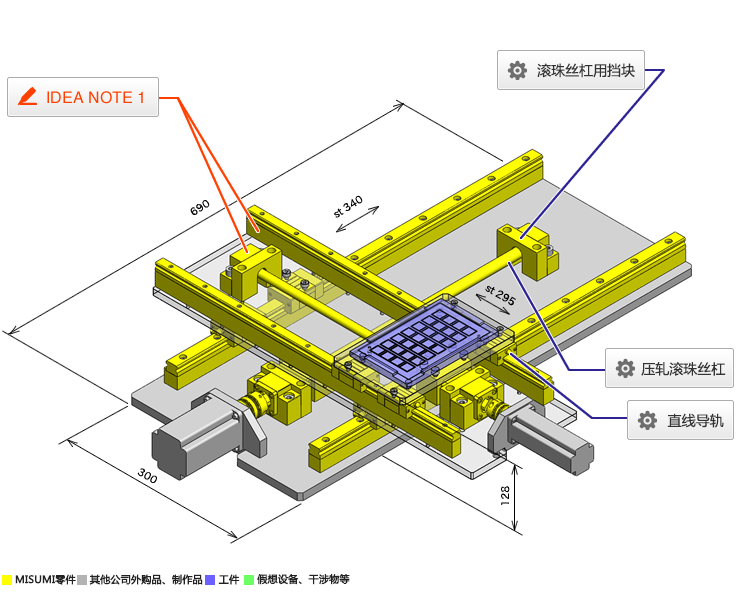

No.000031 高精度X-Y滑台组件
4727

带超程保护、X-Y滑台

inCAD Components可对应案例

IDEA NOTE 灵活使用外购品以降低成本

安装直线导轨时,灵活使用外购的高度调节块,可减少设计工时。
灵活将外购的滚珠丝杠和滚珠丝杠用支架组件当作标准件使用,可减少设计工时

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

  • 中负载、中低速型X-Y滑台组件。

环境·操作性

  • 在100级洁净室内,焊接到印刷电路板上。
  • 手动换放电路板,可便于定位。

对象工件

  • 电路板
    托盘:W160x100xH10
    重量:430g

特点

规格・尺寸

  • X轴组件
    下底座:W300-L640
    行程:400.5
  • Y轴组件
    下底座:W185-L520
    行程:365.5
  • 外形:W300×D690×H128

精度・负载

  • X轴组件
    定位精度:±0.05/500mm
    负载:产品+托盘+Y轴组件=10kg
  • Y轴组件
    定位精度:±0.05/500mm
    移动部分负载:产品+托盘=2kg

主要零件的选型依据

  • 为了满足定位精度±0.05/500mm,选择滚珠丝杠。

设计要点

主要零件的计算过程

  • 选择可承受负载扭矩的马达。
  • 马达的选型
    • 计算负载扭矩(X轴)
    • 使用条件:驱动滚珠丝杠
    • 条件值:外力F=0N
      工件的重量W=10kg
      滑动面摩擦系数μ=0.1
      重力加速度g=9.8m/s²
      滚珠丝杠导程P=5×10⁻³m
    • 根据T=1/(2π)×P(F+μWg)N・m
      =1/(2π)×5×10⁻³(0+0.1×10×9.8)
      =7.7×10⁻³N・m
    • 选择满足负载扭矩T=7.7×10⁻³N·m的类型。
    • 根据所选马达:MHMD021S1CA的额定扭矩:0.64N·m
    • 马达额定扭矩 > 实际施加的扭矩时,无问题。
    • Y轴用马达:MAMA012P1AA的额定扭矩:0.19N·m也大于上述负载扭矩,无问题。

构造制作与设计要点

  • 工件的定位较为重要,因此在滑台上配置工件用定位销。
  • 为了避免超程时损坏零件,配置滚珠丝杠用挡块。
  • 由于活动部有电线,因此在布线、保护电缆(安装电缆保护链)时也需要注意。
  • 直线导轨的安装面精度差时,会发生滑动不畅等现象,因此应注意零件的精度和刚性。
  • 还需要考虑活动部的安全措施(滚珠丝杠护罩等)。请根据需要安装行程用原点传感器、±限位传感器等。
  • 需要注意直线导轨和滚珠丝杠的安装精度(平行度)。(否则会缩短滚珠丝杠的适用寿命)。

相同设计主题的组件案例

页码 - / -

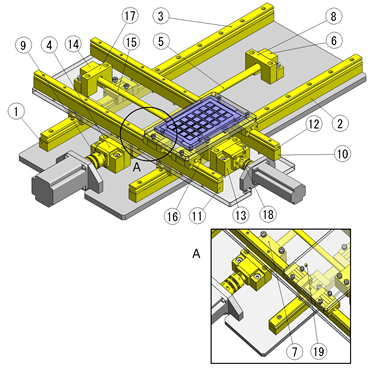

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 直线导轨用高度调整块 ABETA28-640-20 1
2 直线导轨用高度调整块 ABETE28-640-20 1
3 直线导轨 SV2R-MX28-640-WC 2
4 支座组件固定侧 BSW12 1

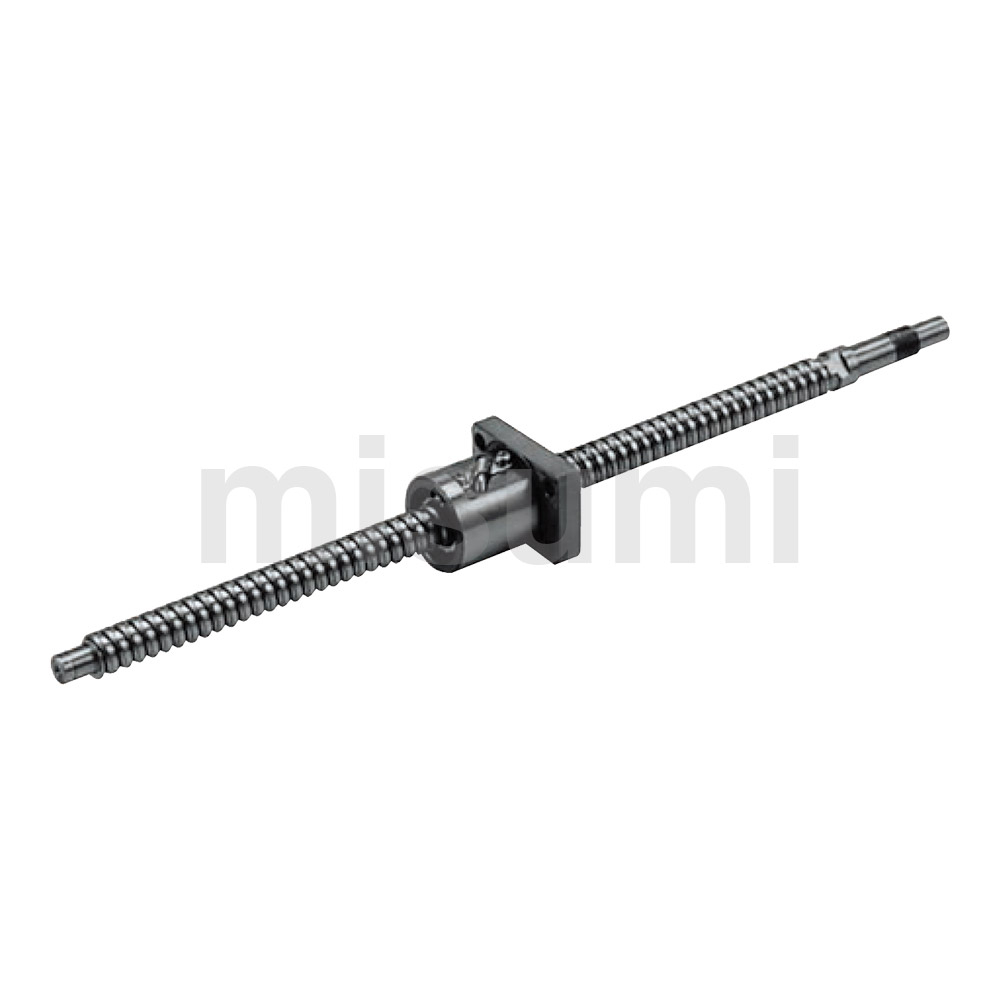

5 压轧滚珠丝杠 BSS1505-500 1
6 支座组件支持侧 BUN12 1
7 滚珠丝杠螺帽支架 滑块型 BNFA1505S-23 1
8 滚珠丝杠用挡块 BSTS12 2
9 联轴器 膜片型 CPDW32-10-11 1
10 直线导轨用高度调整块 ABETA24-520-24 1
11 直线导轨用高度调整块 ABETE24-520-24 1
12 直线导轨 SV2R-MX24-520-WC 2
13 支座组件固定侧 BSW10S 1
14 支座组件支持侧 BUN10 1

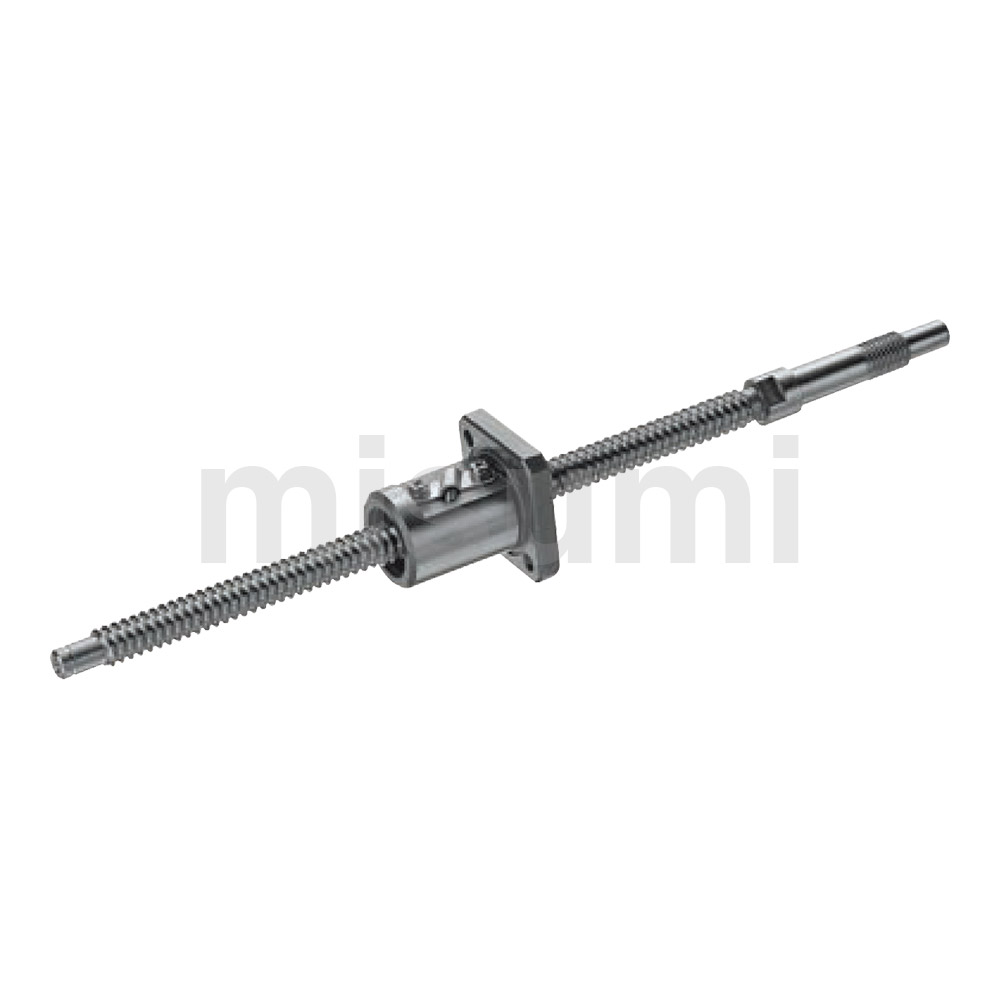

15 压轧滚珠丝杠 BSS1205-450 1
16 滚珠丝杠螺帽支架 滑块型 BNFA1205S-23 1
17 滚珠丝杠用挡块 BSTS10 2
18 联轴器 膜片型 CPDW25-8-8 1
19 定位销 MS4-10 2
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
