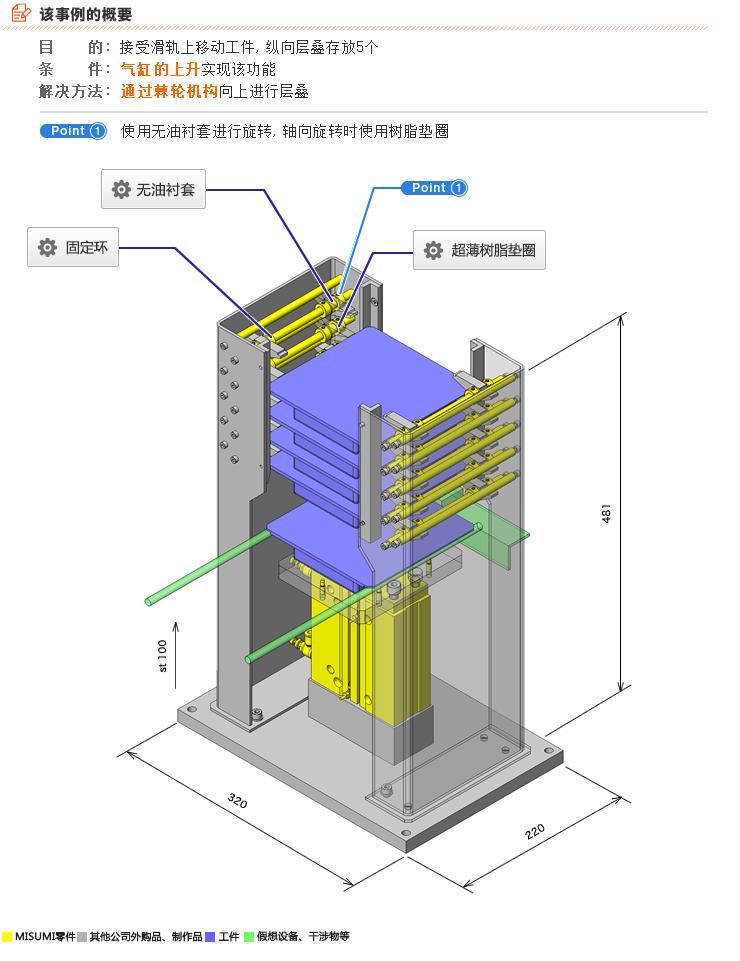

No.000223 气缸层叠机构
5477

通过1个气缸纵向层叠

inCAD Components可对应案例

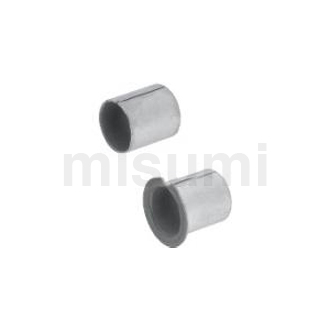

无油衬套

商品名 干式衬套 直柱型·肩型
型号 MDZB8-10
特点 薄壁且紧凑的规格。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

适合低速的摆动运动部分且无需加油

可选规格

■无油衬套(干式直柱型)

材质
含填充剂的聚四氟乙烯(PTFE)树脂层
青铜烧结层
钢金属底层(SPCC:镀锡)

■规格选择与各部分的尺寸

内径(mm) 长度(mm)
3 4 5 6 8 10 12 15 20 25 30 35 40 50 60
3 - - - - - - - - - - -
4 - - - - - - - - - -
5 - - - - - - - - - -
6 - - - - - - - -
8 - - - - - - - - -
10 - - - - - - - - -
12 - - - - - - - - -
13 - - - - - - - - - -
15 - - - - - - - - -
16 - - - - - - - - - -
18 - - - - - - - - -
20 - - - - - - - - -
22 - - - - - - - - -
25 - - - - - - - -
30 - - - - - - -
35 - - - - - - - - -
40 - - - - - - -
50 - - - - - - - -

返回页首

精度信息

■无油衬套的精度

内径
(mm)
内径公差
(mm)
3 +0.047
+0.017
4
5 +0.055
+0.025
6
8
10 +0.060
+0.030
12
13
15 +0.060
+0.030
16 +0.065
+0.035
18 +0.070
+0.035
20 +0.080
+0.045
22
25 +0.085
+0.050
30 +0.090
+0.050
35 +0.095
+0.055
40
50 +0.105
+0.065

返回页首

速度或负载信息

■无油衬套的容许特性(参考值)

定期润滑 无润滑
容许最大负载 29N/mm²
容许最高速度 1.00m/s 0.5m/s
最高容许PV值 3.25N/mm²・m/s 1.65N/mm²・m/s

返回页首

超薄树脂垫圈

商品名 超薄树脂垫圈 耐磨型
型号 SWSPS16-8-1.0
特点 低摩擦且耐磨损性能优异的超薄垫圈。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

适合低速轴向旋转力

可选规格

■超薄树脂垫圈(耐磨损型)

材质:POLYSLIDER

■规格选择与各部分的尺寸

外径 内径(选择) 厚度
8 3 4 5 - - - - - - - 0.13
0.25
0.5
1.0
10 - 4 5 6 - - - - - -
12 - 4 5 6 8 - - - - -
14 - - 5 6 8 10 - - - -
15 - - 5 6 8 10 12 - - -
16 - - - 6 8 10 12 - - -
20 - - - 6 8 10 12 15 16 - 0.25
0.5
25 - - - 6 8 10 12 15 16 20

返回页首

精度信息

■超薄树脂垫圈(耐磨损型)的厚度公差

厚度 0.13 0.25 0.5 1.0
公差 ±0.013 ±0.025 ±0.05 ±0.1

返回页首

速度或负载信息

■超薄树脂垫圈(耐磨损型)的特性数据

项目 数值
抗拉强度(MPa) 98
延伸率(%) 60
摩擦系数(μ) 0.16~0.4
绝缘强度(kV/mm) 45

返回页首

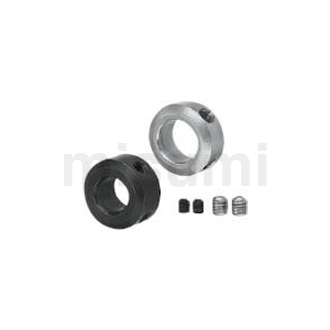

固定环

商品名 固定环 止动螺丝固定型 标准型/加宽型
型号 PSCC8-8
特点 价格低廉、属于常用型。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

适合用作轴附件的轴向定位挡块

可选规格

■固定环(加宽型)

材质 表面处理
相当于S45C 四氧化三铁保护膜
无电解镀镍
SUS304
A2017 -
本色阳极氧化处理
黑色阳极氧化处理

■规格选择与各部分的尺寸

内径
(mm)
厚度
(mm)
6 8 10 12 15 16 18 20 22 25
5 - - - - - - - -
6 - - - - - - -
8 - - - - - - - -
10 - - - - - - - -
12 - - - - - - -
13 - - - - - - - -
15 - - - - - - -
20 - - - - - - -
25 - - - - - - -
30 - - - - - - - -
35 - - - - - - - - -
40 - - - - - - - -
50 - - - - - - - - -

返回页首

精度信息

■固定环的精度

内径
(mm)
内径公差
(H7)
5 +0.012
 0
6
8 +0.015
 0
10
12 +0.018
 0
13
15
20 +0.021
 0
25
30
35 +0.025
 0
40
50

返回页首

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。


动作

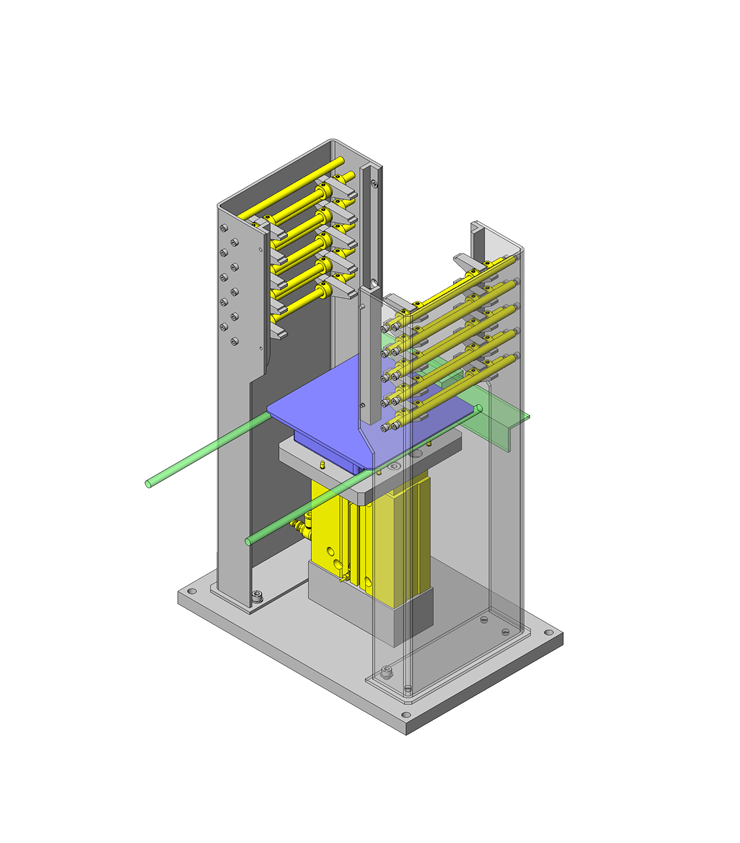

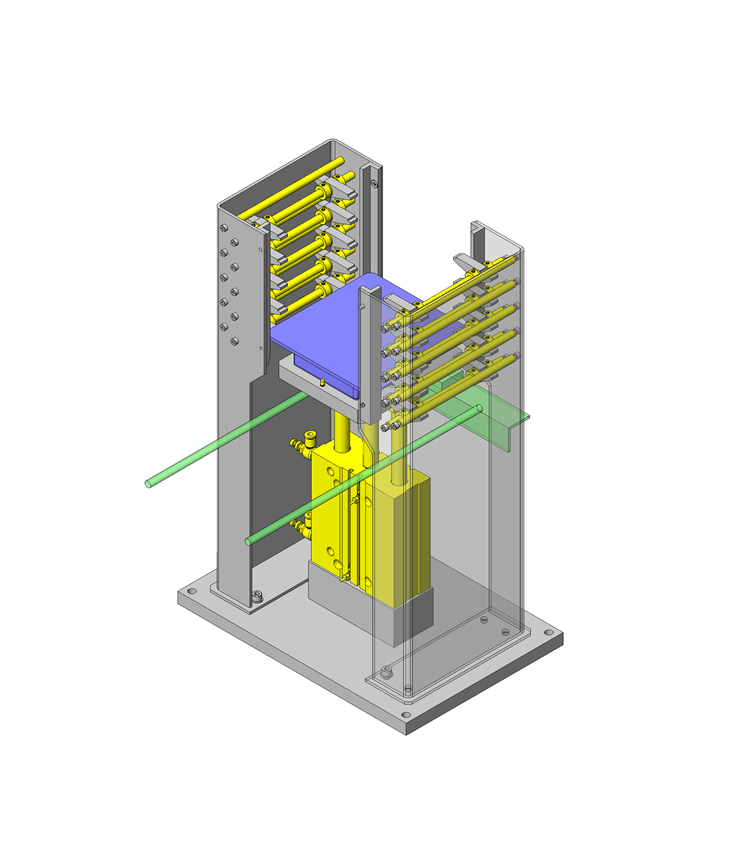

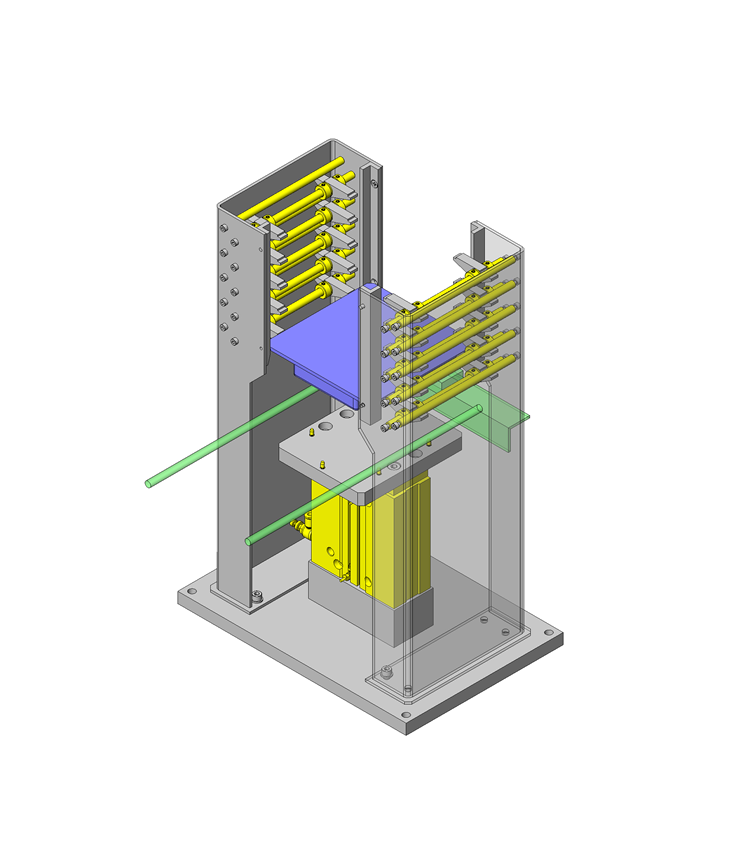

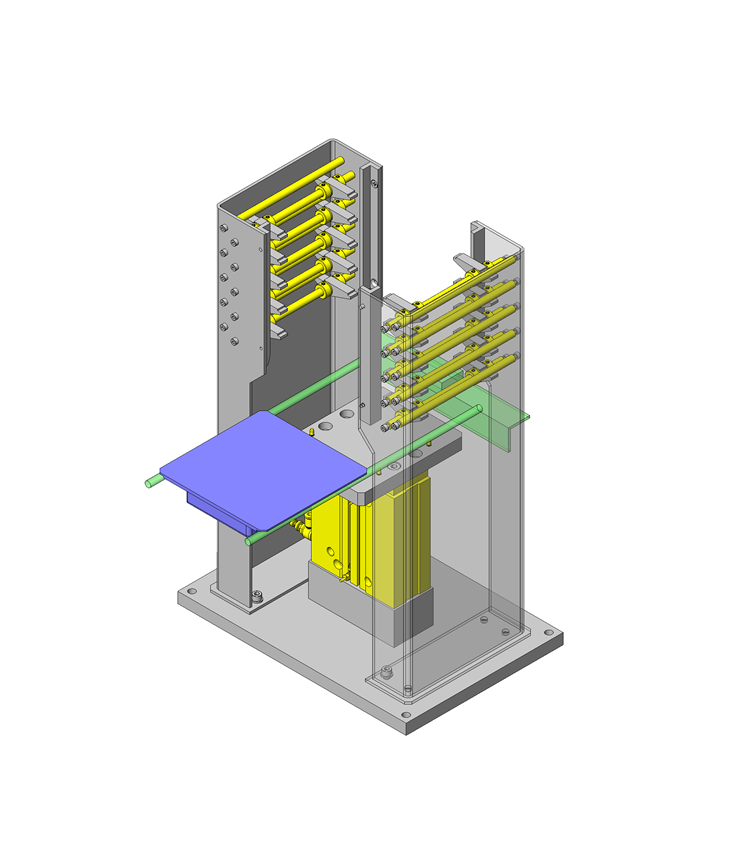

  • 工件投放、停止(生产节拍进给)→气缸上升(储料器接收)→气缸下降(转移完成),重复该动作。

对象工件

  • 形状:肩型托盘
  • 规格:W150×D150×H30mm
  • 重量:0.6kg

规格・尺寸

  • 外形尺寸:W320×D220×H481mm
  • 上升行程:100mm

精度・负载

  • 左右卡爪的偏差:±0.5mm

主要零件的选型依据

  • 正确配置接收工件的卡爪。
  • 选择气缸行程时,应考虑工件接收卡爪的动作。
  • 选择气缸直径时,应考虑工件的重量和数量。

主要零件的计算过程

  • 验证所选气缸是否适合工件负载
        (选择气缸)
  • 条件值:使用空气压力0.5MPa、效率:0.8
  • 气缸的理论推力:402N
  • 气缸推力=理论推力×效率,
    气缸推力=402×0.8=321.6N

    (确认负载率)
  • 条件值:工件重量0.6kg、工件数量5
  • 负载=(工件重量×数量)×9.8,
    负载=(0.6(kg)×5个)×9.8=29.4N
  • 负载率(%)=(负载/气缸推力)×100,
    负载率=(29.4/321.6)×100=9.1%<50%
    ⇒满足条件

构造制作与设计要点

  • 本机构的工件支承卡爪仅由最下方的卡爪构成,上方工件的负载会施加到最下方的工件上,因此各级均设置工件支承卡爪。
  • 采用为工件支承卡爪留出返回空间的行程和配置。
  • 本装置的存放数量为5个,高度带有余量时可存放30个左右。

相同设计主题的组件案例

页码 - / -

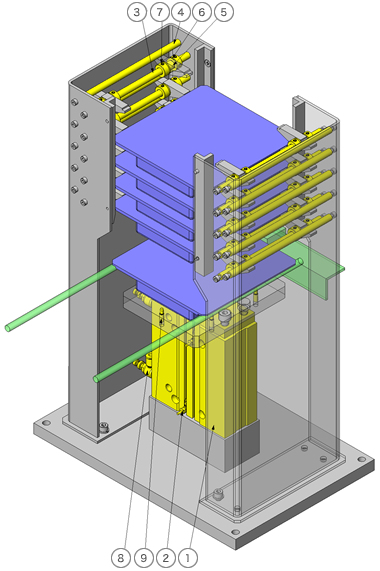

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 带导杆气缸 MGCLB32-100 1
2 气缸用传感器 ME34L1 2
3 转轴 PSFRW8-160-M4-N4 10
4 转轴 PSFMRW8-160-M4-N4 10
5 无油衬套 MDZB8-10 20
6 超薄树脂垫圈 SWSPS16-8-1.0 40
7 固定环 PSCC8-8 40
8 流速调速器 SPSNL6-1 2

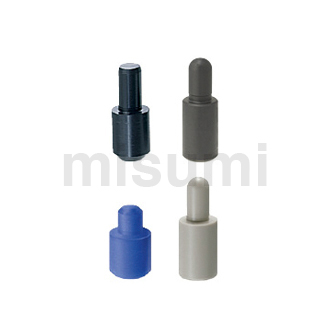

9 定位销 JPZSA5-P4 6
  • 上述零件表仅介绍了MISUMI零件。
