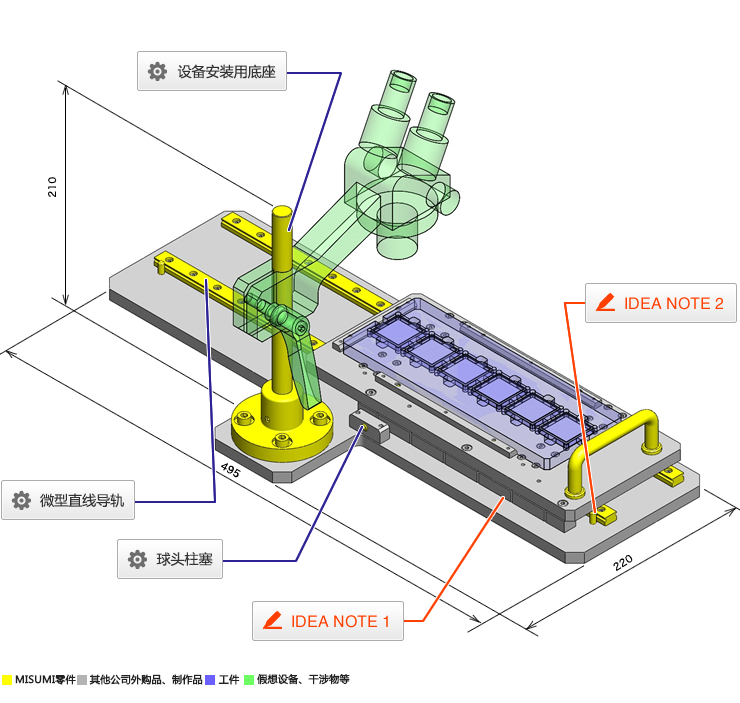

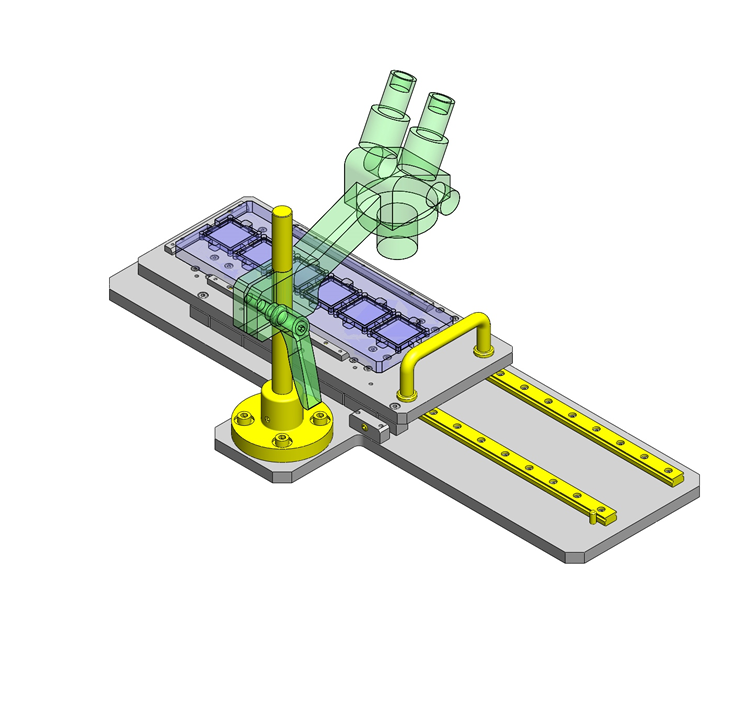

No.000044 滑动位置分度机构

使用了球头柱塞的滑动位置分度机构

inCAD Components可对应案例

微型直线导轨

商品名 微型直线导轨 标准滑块型/轻预压型
型号 SSE2B13-470
特点 行业标准规格中最普通的滑块型。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

需要切实的滑动精度,因此选择直线导轨

返回页首

可选规格

■微型直线导轨(标准滑块、微预压型精密级·双滑块)

材质 硬度
不锈钢(相当于SUS440C) 56HRC-
碳素钢(SCM等合金钢) 58HRC-
总高 滑轨长度
6 70-100
8 70-130
10 75-275
13 95-470
16 110-670
20 160-700

返回页首

选型步骤

■微型直线导轨的选型步骤

确定使用条件
(移动物体的重量、进给速度、运行模式、寿命时间)

预选直线导轨的规格
(根据使用条件,预选出滑块类型、
总高度、滑轨长度。)

确认基本安全性
  • ●容许负载
  • ●寿命
  • ●预压负载

返回页首

精度信息

■预压与精度基准(标准滑块、微预压、精密级)

(μm)

径向间隙 -3~0
H的尺寸容差 ±20
H的配合误差 15
W2的尺寸容差 ±25
W2的配合误差 20

(μm)

滑轨长度(mm)
-80 81-200 201-250 251-400 401-500 501-630 631-700
移动平行度 3 7 9 11 12 13.5 14

返回页首

速度或负载信息

■直线导轨的额定负载(标准滑块、微预压、精密级)

总高 基本额定负载 静态容许力矩
C(动)kN Co(静)kN MA
N・m
MB
N・m
Mc
N・m
6 0.3 0.6 0.8 0.8 1.5
8 0.9 1.5 4.1 4.1 5.2
10 1.5 2.5 5.1 5.1 10.2
13 2.2 3.3 8.8 9.5 16.1
16 3.6 5.4 21.6 23.4 39.6
20 5.2 8.5 48.4 48.4 86.4

返回页首

技术计算

■直线导轨的寿命计算

●寿命
直线导轨在承受负载并进行直线往复运动时,由于重复应力经常作用于滚动体(钢珠)或滚动面(滑轨)上,因此会出现被称为材料疲劳性剥落的鳞状损伤。发生这一最初剥落之前的总移动距离被称作直线导轨的寿命。
●额定寿命
额定寿命是指在相同条件下,分别使一群相同的直线导轨移动时,其中90%不发生剥落而达到的总行走距离。额定寿命可根据基本动态额定负载与施加在直线导轨上的负载按下列公式求出。
实际使用直线导轨时,首先应进行负载计算。要通过计算求出直线往复运动中的负载并不容易,因为运动过程中存在振动或冲击,并且还要充分考虑振动或冲击相对于直线导轨的分布状况。另外,使用温度等也会对寿命产生很大影响。将这些条件加在一起,上述计算公式变成下式。
  • L: 额定寿命(km)
  • fH: 硬度系数(参阅图-1)
  • fT: 温度系数(参阅图-2)
  • fC: 接触系数(参阅表-1)
  • fW: 负载系数(参阅表-2)
  • C: 基本动态额定负载(N)
  • P: 作用负载(N)
●硬度系数(fH)

使用直线导轨时,即使是滚珠接触的轴也必须具有充分的硬度。如果达不到适当的硬度,容许负载将减小,从而缩短使用寿命。
请用硬度系数补偿额定寿命。

●温度系数(fT)

如果直线导轨的温度超过100℃,直线导轨与轴的硬度就会下降,容许负载会减小到低于常温使用时的负载,寿命也随之缩短。请用温度系数补偿额定寿命。
*请在各产品页的耐热温度范围内使用直线导轨。

●接触系数(fC)

表-1.接触系数

1根轴上组装的轴承数量接触系数fc

1 1.00
2 0.81
3 0.72
4 0.66
5 0.61

实际使用直线导轨时,通常在1根轴上使用2个以上的直线导轨。在这种情况下,施加在各直线导轨上的负载因加工精度而异,不会成为均衡负载。其结果,每个直线导轨的容许负载会因每个轴上的直线导轨数量而异。请用表-1的接触系数补偿额定寿命。

●负载系数(fW)

表-2.负载系数

使 用 条 件 fw
没有外部冲击与振动,
速度也较慢时 15m/min以下
1.0-1.5
没有特别明显的冲击与振动,
速度为中速时 60m/min以下
1.5-20
有外部冲击与振动,
速度为高速时 60m/min以上
2.0-3.5

计算作用于直线导轨的负载时,除了物体的重量之外,还必须正确地求出运动速度所产生的惯性力或力矩负载以及它们与时间的变化关系等。但在往复运动中,除了经常重复起动与停止之外,还要考虑到振动、冲击等因素,很难进行正确的计算。因此,可使用表-2所示的负载系数以简化寿命计算。

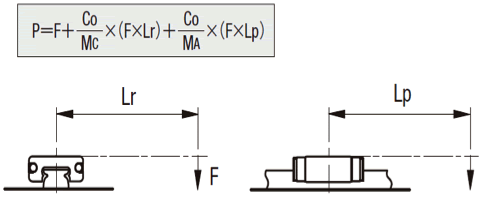

●作用负载P的计算方法
在滑块单体上施加力矩负载时,根据以下计算公式将力矩负载换算为作用负载。
  • P:作用负载(N)
  • F:向下负载(N)
  • Co:静态额定负载(N)
  • MA:静态容许力矩上下摆动方向(N.m)
  • MC:静态容许力矩滚动方向(N.m)
  • Lp:上下摆动方向的负载点距离(m)
  • Lr:滚动方向的负载点距离(m)

返回页首

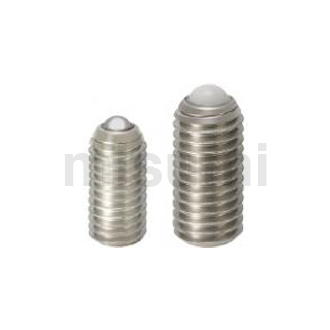

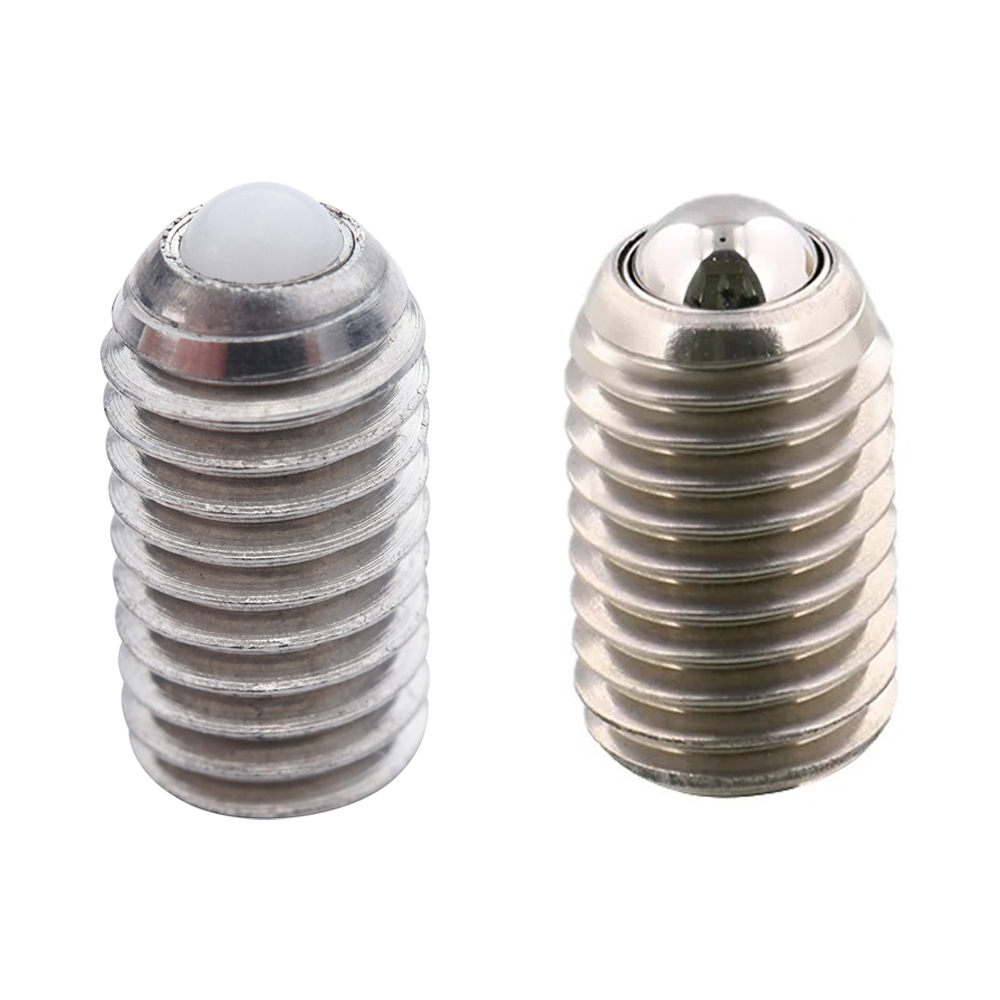

球头柱塞

商品名 球头柱塞 滚轮型
型号 BPRM6
特点 采用主滚珠和辅滚珠的构造、滚珠可顺畅旋转。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

常用作滑台位置的分度和固定方法

返回页首

注意事项

固定力、耐久性

返回页首

可选规格

■球头柱塞(滚轮型)

滚珠材质 主体 滚珠 副球 弹簧 可使用温度
材质 材质 硬度 材质 硬度 材质
金属 SUSXM7 SUS440C 55HRC- SUS440C 55HRC- SUS631J1 −30〜100℃
树脂 聚缩醛 −30〜80℃

■规格选择与各部分的尺寸

螺纹直径(粗牙) 滚珠 主体长度
直径 行程
M6 φ3 0.8 13
M8 φ4 1.3 15
M10 φ5 1.6 16
M12 φ7.1 2.3 20
M16 φ9.5 3.1 25

返回页首

构造信息

■球头柱塞(滚轮型)构造说明

采用主球下方带副球的结构设计,确保主球旋转顺畅。

返回页首

速度或负载信息

■球头柱塞(滚轮型)的弹簧负载(N)

螺纹直径(粗牙) 负载(N)
min. max.
M6 8.1 29.6
M8 12.6 39.8
M10 13.5 44.4
M12 16.1 46.9
M16 26.1 88.2

*负载min.表示初始负载,max.表示球头最大压入限度时的负载。

返回页首

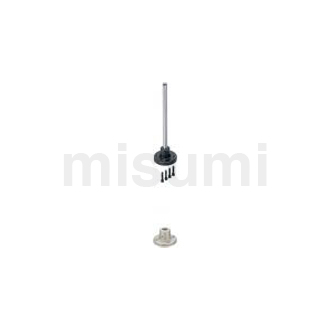

设备安装用底座

商品名 安装用底座 圆法兰·通孔型
型号 SCSTN15-200
特点 廉价且为标准形状的底座套件。
※下表内橙色部分为符合本实例中使用型号产品的规格

选型依据

轻松上下粗调且无需高精度

返回页首

可选规格

■设备安装用底座(圆法兰、通孔型)

支柱 支架 支架
无定位孔 带定位孔
材质 表面处理 材质 表面处理 支柱
棒型 棒型
S45C(高频淬火) FC250 四氧化三铁保护膜

磷酸盐保护膜
S45C 无电解镀镍
SUS304
S45C(高频淬火) 无电解镀镍 无电解
镀镍
S45C
SUS304

(高频淬火:58HRC-、深1.0-1.5)

■规格选择与各部分的尺寸

支柱直径 总高 法兰外径 法兰高度 法兰厚度 (管内径) (定位孔径)
φ10 50-250 φ56 35 12 φ6 φ6
φ12 50-300 φ68
φ15 75-350 φ75 40 φ10
φ20 75-400 φ86 45 12 φ11.7
φ25 75-450 φ100 50 φ15.2 φ8
φ30 100-450 φ106 60 φ16
φ35 125-500 φ118 70 15 φ20.1 φ10
φ40 150-500 φ125 80 φ22.7
φ50 200-600 φ140 100 φ30.8

返回页首

精度信息

■设备安装用底座(圆法兰、通孔型)的精度信息

支柱 支架 (定位孔)
外径 外径公差 轴孔直径 孔径公差 孔径 孔径公差
φ10 -0.005/-0.014 φ10 +0.015/0 φ6 +0.012/0
φ12 -0.006/-0.017 φ12 +0.018/0
φ15 φ15
φ20 -0.007/-0.020 φ20 +0.021/0
φ25 φ25 φ8 +0.015/0
φ30 φ30
φ35 -0.009/-0.025 φ35 +0.025/0 φ10
φ40 φ40
φ50 φ50

返回页首

IDEA NOTE 设计球头柱塞接触位置

球头柱塞配合零件的缺口位置应设定在略低于高度中央的位置。无论有无淬火,缺口部磨损时,通过将该零件翻面(使用定位用的定位销等确保位置重现性),可重现初始状态。

IDEA NOTE 2种作用

使用定位销,用于对滑轨进行定位导向和防止滑块脱落

IDEA NOTE 樹脂素材のカラーを利用

金属粉を出さないようにする材質選定

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

目的・动作

  • 使用了球头柱塞的滑动位置分度机构。

对象工件

  • 集成电路
  • 规格:W29×D29×H4.5mm

特点

规格・尺寸

  • 外形尺寸 W220×L495×H210mm

精度・负载

  • 固定状态:8~10N (800g~1kg左右)
  • 操作时所需的瞬间最大力:16~18N (1.6~1.8kg左右)
    (仅开始的瞬间,移动时的操作力为300g左右)

主要零件的选型依据

  • 直线导轨
    • 操作频率较高且需顺利旋转球头,因此选择滚轮型。

设计要点

主要零件的计算过程

  • 验证球头柱塞的固定力是否可确保所需的直线导轨固定力。
  • 计算球头柱塞固定力
    • 缺口用V形槽的角度为单侧45度,因此柱塞安装负载与操作力相同,
    • 将柱塞的行程设定为0~0.1mm(几乎零接触)时,固定力为8.1~10.1N。
    • 设定时为+0.2mm,因此通过V形槽的最大负载为16~19N。

      ⇒固定力采用负载值容许范围内的BPRM6

构造制作与设计要点

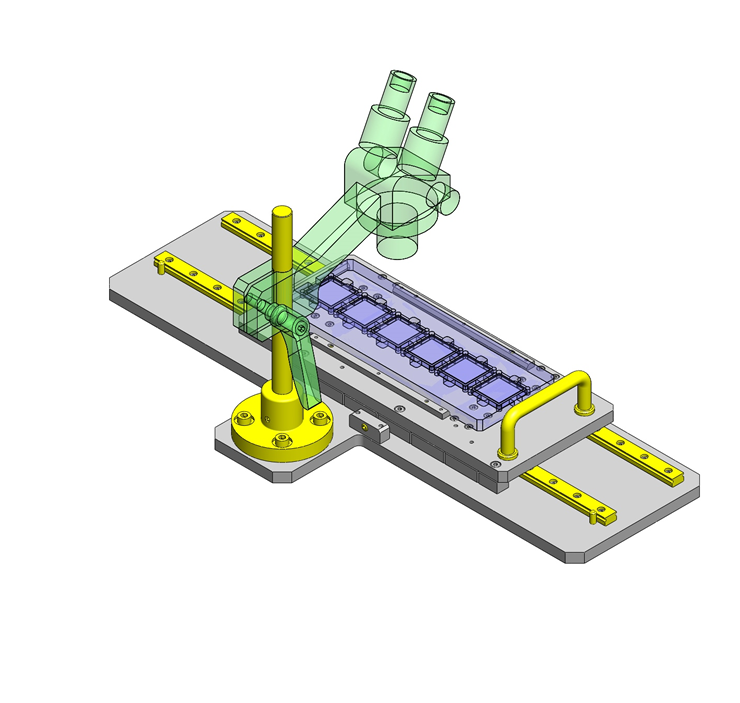

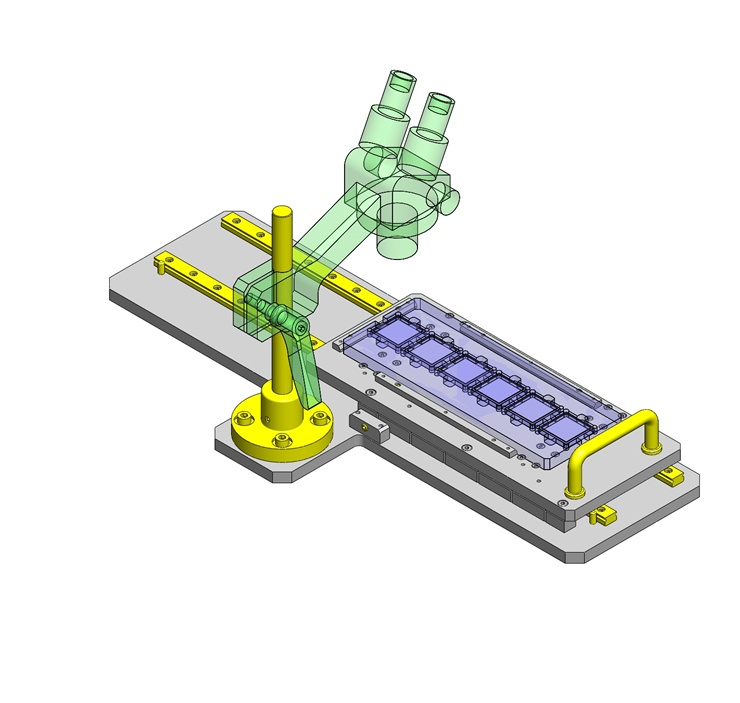

  • 可通过直线上带缺口的零件,以一定节距进给工件。

相同设计主题的组件案例

页码 - / -

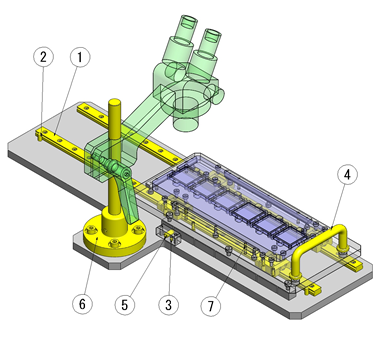

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 微型直线导轨 SSE2B13-470 2
2 定位销 JPSB5-3 6
3 定位销 MSHS3-8 2
4 圆型拉手 UWANZ10-80-27-G 1
5 球头柱塞 BPRM6 1
6 设备安装用底座 SCSTN15-200 1
7 定位销 MSHS3-10 6
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
