      No.000225 刷洗
      Good IDEA!
      1196

      玻璃电路板的清洗装置

      相关分类

      inCAD Components可对应案例

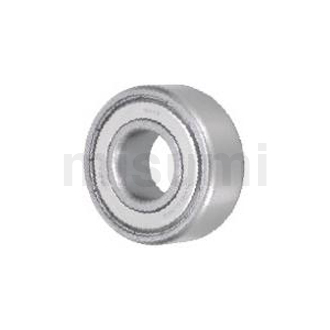

      特殊环境用 SUS304滚珠轴承

      特殊环境用 SUS304滚珠轴承
      商品名 特殊环境用SUS304滚珠轴承
      型号 SUB6202ZZ
      ※下表内橙色部分为符合本实例中使用型号产品的规格
      选型依据 | 可选规格 | 精度信息 | 速度或负载信息

      选型依据

      耐清洗液等的耐水性较高

      返回页首

      可选规格

      ■特殊环境用 SUS304滚珠轴承

      构成零件 材质
      内/外环
      轴承盖
      保持器
      滚珠       		SUS304

      ■规格选择与各部分的尺寸

      内径 外径 厚度
      6 19 6
      8 22 7
      24 8
      10 26
      30 9
      12 28 8
      32 10
      15 9
      35 11
      17 10
      40 12
      20 42
      47 14

      返回页首

      精度信息

      ■特殊环境用SUS304滚珠轴承的精度

      内径 公差 外径 公差 厚度 公差
      6    +0.05
      0       		19 0
        - 0.03       		6 0
         -0.12
      8 22 7
      24 8
      10 26
      30 9
      12 28 8
      32 0
         - 0.035       		10
      15 9
      35 11
      17 10
      40 12
      20 42
      47 14

      返回页首

      速度或负载信息

      ■特殊环境用SUS304滚珠轴承的负载信息

      内径 外径 厚度 基本额定负载 容许转速
      Cr(动)N Cr(静)N rpm
      6 19 6 52 32 2100
      8 22 7 66 41 2000
      24 8 67 42 1900
      10 26 91 59 1800
      30 9 102 72 1500
      12 28 8
      32 10 136 92
      15 9 112 85 1300
      35 11 153 113
      17 10 120 98 1200
      40 12 192 144 1100
      20 42 188 152 1000
      47 14 256 200 900

      返回页首

      七角旋钮

      七角旋钮
      商品名 七角旋钮
      型号 NKSM8-40
      ※下表内橙色部分为符合本实例中使用型号产品的规格
      选型依据 | 可选规格

      选型依据

      选择适合手动作业的本零件，作为保持调整后的高度的挡块

      返回页首

      可选规格

      ■七角旋钮

      螺纹 旋钮 螺纹
      材质 材质 表面处理
      外螺纹 尼龙6
      (黑色亚光)       		SWCH10R 铬酸盐光泽处理
      内螺纹 黄铜（嵌件） -

      ■规格选择与各部分的尺寸

      螺纹直径 螺纹长度 螺纹深度 外形
      10 15 16 20 25 30 40 45 50 55
      5 ○ ○ - ○ ○ ○ - - - - 9.5 25
      6 ○ - ○ ○ ○ ○ - - - - 12 32
      8 - - ○ ○ ○ ○ ○ - - - 14 40
      10 - - - - ○ ○ ○ ○ - ○ 18 50
      12 - - - - - ○ ○ - ○ - 22 63

      返回页首

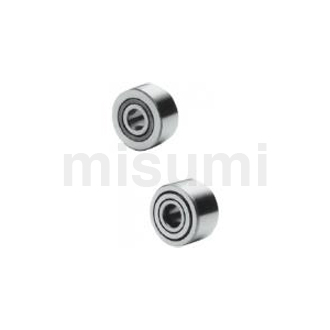

      滚子轴承随动器

      滚子轴承随动器
      商品名 滚子轴承随动器 分离型
      型号 NASTFZ10
      ※下表内橙色部分为符合本实例中使用型号产品的规格
      选型依据 | 可选规格 | 精度信息 | 速度或负载信息

      选型依据

      适合通过凸轮将进给丝杠的直线运动转换为上下运动

      返回页首

      可选规格

      ■滚子轴承随动器（分离型）

      润滑脂 无密封圈 带密封圈 材质
      圆弧型 扁平型 圆弧型 扁平型
      普通 ○ ○ ○ ○ 相当于SUJ2
      ― ○ ○ ○ SUS440C
      低回弹型 ― ― ― ○

      ■规格选择与各部分的尺寸

      外径
      (mm)       		内径
      (mm)       		厚度(mm)
      无密封圈 带密封圈
      19 6 9.8 13.8
      24 8
      30 10 11.8 15.8
      32 12
      35 15
      40 17 15.8 19.8
      47 20

      返回页首

      精度信息

      ■滚子轴承随动器的精度信息

      轴径公差：         0
                           -0.008(mm)

      滚轮直径公差：    0
                           -0.005(mm)

      返回页首

      速度或负载信息

      ■滚子轴承随动器的速度、负载(负载信息)

      内径
      -外径       		基本额定
      动态负载
      C(kN)       		基本额定
      静态负载
      Cor(kN)       		最大
      容许负载
      (kN)       		轨道负载容量(kN) 极限转速(rpm)
      无密封圈 带密封圈
      圆弧型 扁平型 圆弧型 扁平型 无密封圈 带密封圈
      φ6−φ19 4.12 4.55 0.36 1.37 3.53 1.37 3.53 20000 8000
      φ8−φ24 5.68 5.89 0.78 1.86 4.02 1.86 4.51 17000 6800
      φ10−φ30 9.7 9.67 1.42 2.45 5.59 2.45 6.86 15000 6000
      φ12−φ32 10.4 10.9 2.11 2.74 5.98 2.74 7.35 13000 5200
      φ15−φ35 12.3 14.3 4.73 3.14 ― ― 8.04 10000 4000
      φ17−φ40 17.4 20.9 5.81 3.72 11.8 9500 3800
      φ20−φ47 19.2 24.5 4.61 13.8 8500 3400

      返回页首

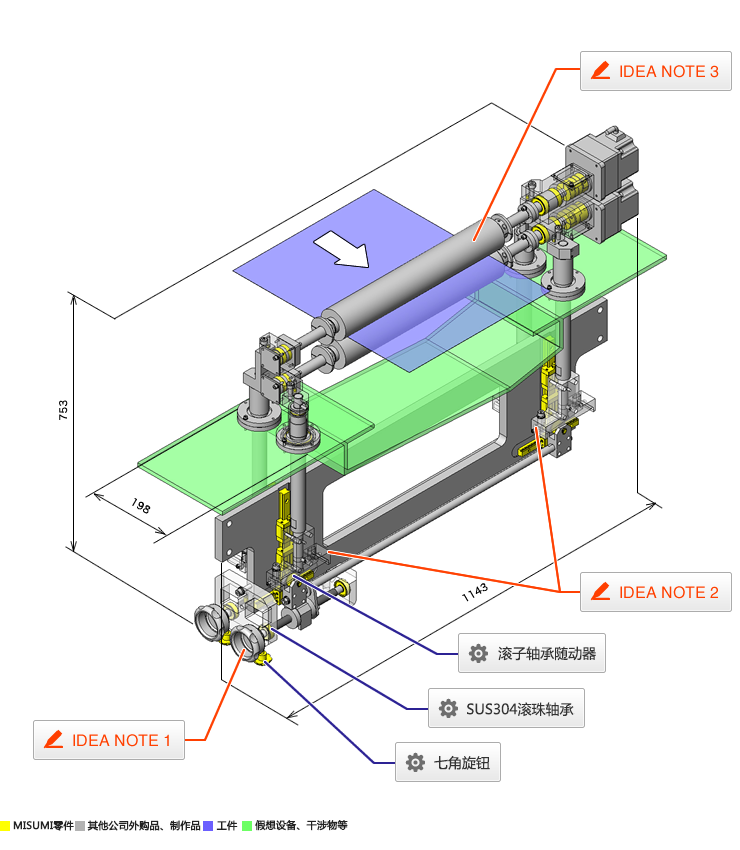

      IDEA NOTE 使用手轮调整刷洗高度

      高度调整轻松

      IDEA NOTE 高度调整的同步

      为了使长跨距的高度变更同步，通过紧固螺栓压紧，以便微调各凸轮的位置

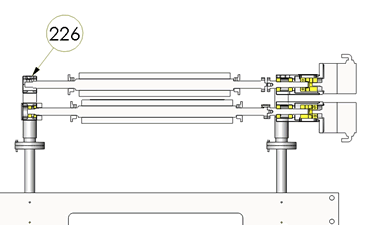

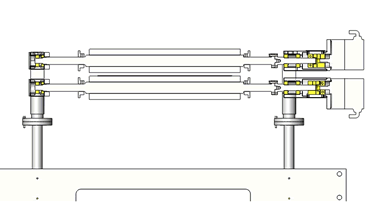

      IDEA NOTE 便于更换刷子

      刷子部分已采用可逐轴拆卸的结构，以便更换刷子

      1.拆下零件No.218和220的安装螺丝，使220向左滑动，从218拔出右端

      2.拆下226上安装的所有零件。轴承、油封、轴环从左侧拔出

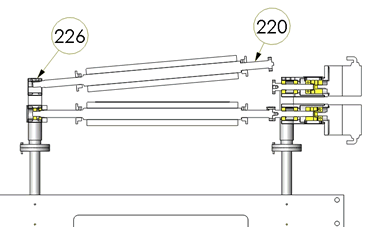

      3.如此，可使220倾斜并向右（马达）移动以空开间隙，再从226拔出左端

      • CAD数据使用规定
        １．.数据的使用目的
        株式会社MISUMI（以下简称“本公司”）在本网站刊载CAD数据（称为3DCAD数据、3DCAD中间数据与2DCAD数据）的目的是在使用CAD进行布局设计时，用于简单地确认本公司或本公司交易厂家的产品（以下简称产品）的干扰与形状等。
        另外，对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证，敬请谅解。
        ２．.数据的特性
        CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外，为了减小CAD数据的容量并维持稳定的数据提供，部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
        ３．.免责事项
        本公司在制作CAD数据时已进行了充分的注意，但根据上述数据的特性，我们并不保证CAD数据的正确性。另外，本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由，本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
        ４．.著作权
        CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的（包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等）。不能用于贵公司机械设计以外的目的（包括促销等的使用）。发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        ５．.第三方规定
        使用第三方（包括交易厂家）拥有权利的CAD数据或CAD数据制作与浏览软件时，如果不另行同意第三方的规定，有时可能无法使用CAD数据或软件。在这种情况下，本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

        下载CAD数据（装置总成）

        下载CAD数据: 文件格式
        生成

        感谢下载。

        如果这些案例对您有用，
        请点击Good IDEA按钮。

        我们将作为数据加以利用，
        以便今后刊载更多实用型案例。

        Good IDEA!

        有关CAD数据的注意事项

        1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
          留用部分数据时，请编辑为符合正在设计的条件的规格。
        2. 装置总成CAD数据由几个分总成构成。
          计划采用可按分总成为单位进行留用、编辑的构成。

          3. ※用框围起的部分为分总成单位

        3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
        4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

        返回页首

      • ※装置总成CAD数据由几个分总成构成。
           计划采用可按分总成为单位进行留用、编辑的构成。

      规格

      目的・动作

      • 电路板刷洗组件（可上下独立调整）。

      环境·操作性

      • 洁净室（喷淋清洗槽内）
        • 在驱动用无刷马达上设置外罩，以免清洗剂、污物等飞散。

      对象工件

      • 玻璃电路板：W400×D500×T0.5mm

      特点

      规格・尺寸

      • 上下调整行程±5mm。
      • 外观规格：W198×D1143×H753mm

      精度・负载

      • 上下移动部分的负载：P=300N

      主要零件的选型依据

      • 选择可手动转动旋钮进行上下操作的旋钮、螺丝、滚子轴承随动器的倾斜角。

      设计要点

      主要零件的计算过程

      • 验证使用条件下的所需手动操作力和马达惯性矩
        • 条件值：上下部分负载 P=300N、滚子轴承随动器的倾斜角 α=6°、M16×1.0的效率 η=0.08、M16×1.0的导程 L=1、直线导轨的摩擦系数 μ=0.003
        • 上下部分的力：Fs=P×sinα=300×sin6°=300×0.1=30N
        • 摩擦阻力：Fa=μ×P=0.003×300=0.9N
        • 旋钮的转动扭矩：T=(FS+FA)×L/(2πη)=(30+0.9)×1/(2π×0.08)=78N·mm
        • 旋钮半径为40mm，手动转动旋钮所需的力F=78/40=2N≈0.2kg
      • 选择马达
        • 马达的容许惯性矩：JM=10×10-4kg·m²

      构造制作与设计要点

      • 通过前后侧导向轴连接刷洗高度调整机构。
      • 拆卸轻松、防止飞散的马达防护罩。
      • 清洗工序的实例，在直线导轨等的机械元件上另行安装防护罩（实例的图中省略）。

      相同设计主题的组件案例

      页码 - / -

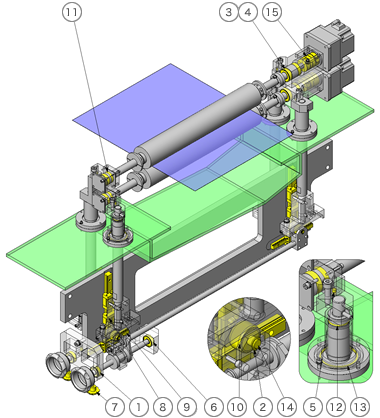

      零件表

      No. 零件名称 示意图 米思米型号
      (点击查看商品详情)       		数量
      1 特殊环境用 SUS304滚珠轴承 SUB6202ZZ 4
      2 C型扣环（轴用） STWN10 8
      3 C型扣环（轴用） STWN17 2
      4 特殊环境用 SUS304滚珠轴承 SUB6203ZZ 4
      5 定位销 MS6-10 4
      6 SUS轴承 SB6300ZZ 2
      7 七角旋钮 NKSM8-40 2
      8 直线导轨 SSV2R28-220 4
      9 直线导轨 SSXRZ24-160 4
      10 滚子轴承随动器 NASTFZ10 4
      11 油封 MUSC20 2

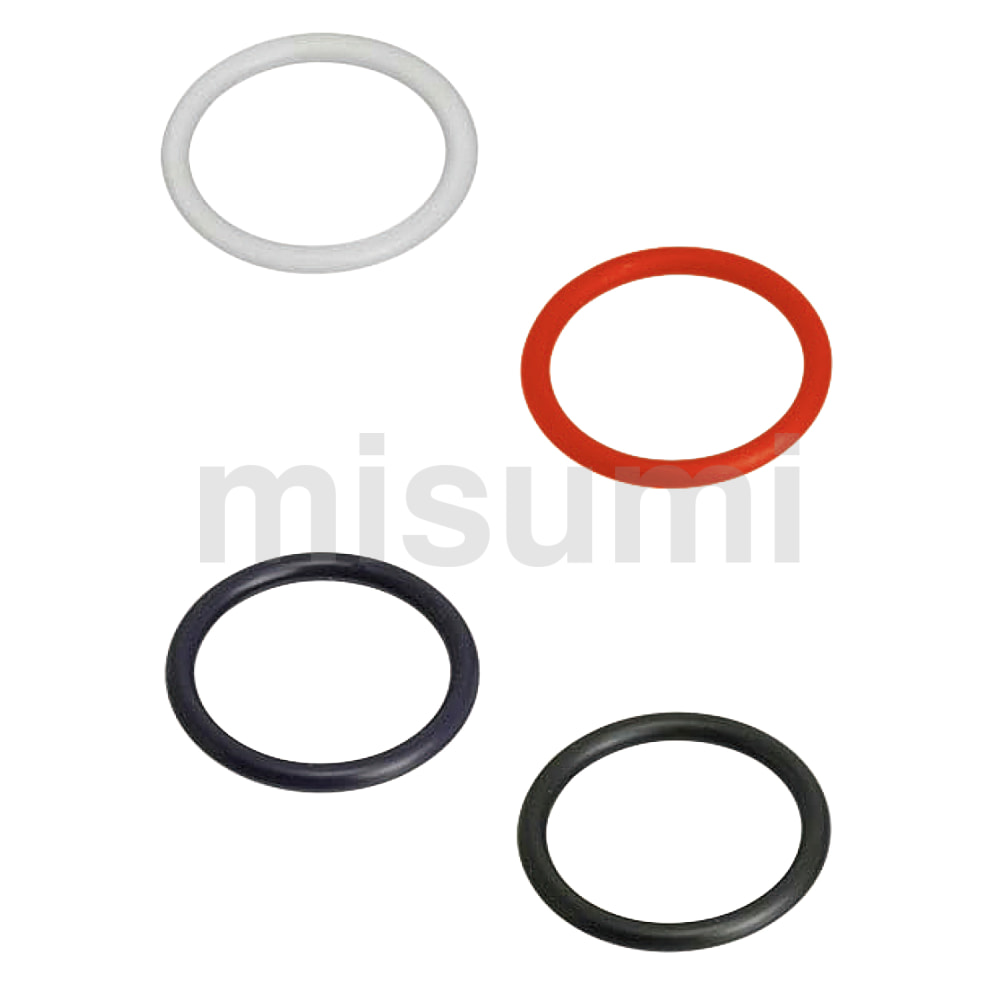

      12 O形圈 NGA25 4
      13 O形圈 NGA50 8
      14 转轴 PSFRR10-36-B3-S3 4

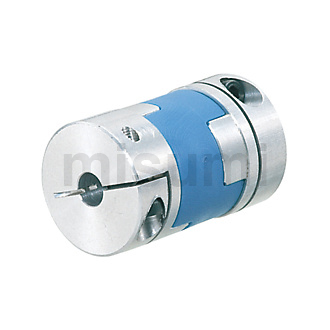

      15 联轴器 CPOC40-12-16 2
      • 上述零件表仅介绍了MISUMI零件。
        在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
