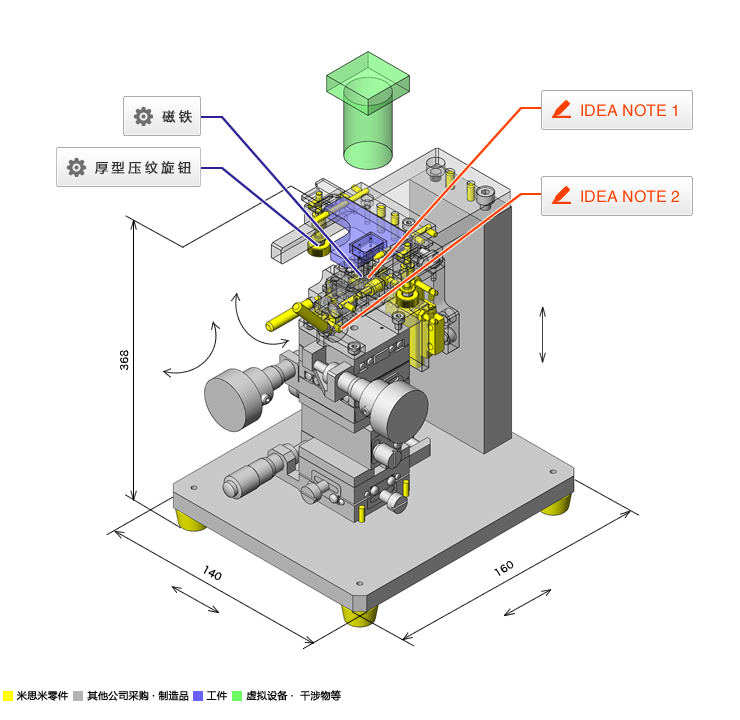

No.000528 激光头俯仰调整夹具

利用滑台和磁铁的固定的激光头俯仰调整夹具

相关分类

inCAD Components可对应案例

IDEA NOTE利用磁铁固定工件

通过根据磁铁的吸附力固定工件除调整用的销以外非接触式的结构

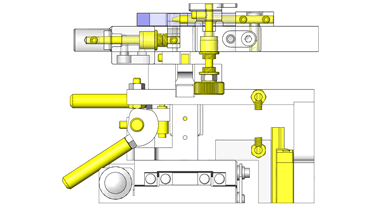

IDEA NOTE通过凸轮轴承上下运动

直线导轨上安装的带调整用销的金属块上设置凸轮轴承结构,通过手动举起操作固定工件。固定后下降

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。


规格

目的・动作

  • 使销部磁化固定工件后进行俯仰调整
  • 将5轴移位台组件上安装的带销金属块举起,然后将带磁铁的金属块举起使销磁化
  • 为了防止工件调整的偏差,俯仰调整后解除销部的磁性
  • 解除被磁化的销部要先将带磁铁的金属块撤下

环境・操作性

  • 适用于激光头制造的检查及调整工程

对象工件

  • 激光头
  • 尺寸:W50×D39×H5[mm]

特征

动作规格・尺寸

  • 外形尺寸:W140×D160×H368[mm]

精度· 负载

  • 5轴(XYZ・θxθy)移位台组件的必要精度
    • 耐受荷重:4.9[N]
      翻转中心高度:60[mm]
      直线度:3[μm]
      平行度:50[μm]
      运动平行度:20[μm]
      直角度:10[μm]
      根据以上的条件可以无误地进行激光头的仰俯调整

主要零件的选型依据

  • 移动台的精度

设计要点

构造制作与设计要点

  • 5轴移动台各轴上采用手动千分尺调整结构
  • 操作均采用手动结构

相同设计主题的组件案例

页码 - / -

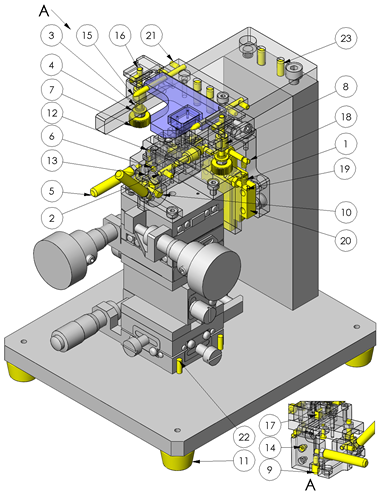

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 拉伸弹簧 超轻载·轻载·中轻载·中载型 AUU3-15 1
2 导向轴 直杆型 PSFJ3-37-WFC5-A0-E0 1
3 圆线螺旋弹簧 外径基准不锈钢型 弹簧常数0.05~0.98N/mm UR5-10 3
4 金属垫圈 普通级 T尺寸选择·T尺寸指定型 WSSB8-3-1 4

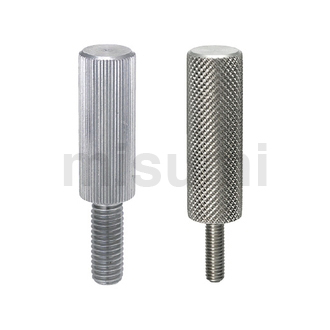

5 全长指定滚花加长型螺栓 LRLBS3-A30-L7 2
6 限位螺栓 STRB3-10 1
7 厚型压纹旋钮 NOMA3-5 2
8 定位销用衬套 直柱型 JBA3-6 3

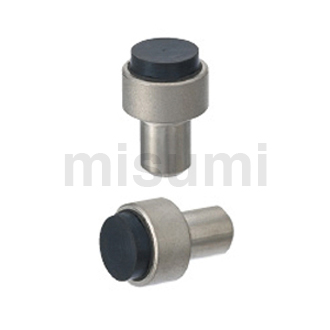

9 止动销 带聚氨酯压入型 USTMH5 1
10 铰链销 带肩螺丝固定型 HCLSG3-12-E5-F0 1
11 橡胶脚垫 ECRK20 4
12 超短头内六角螺栓 CBSS2-8 1

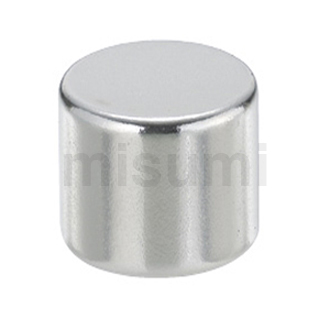

13 磁铁 圆型 钕磁铁 HXN3-4 1
14 短头内六角螺栓 CBSST2-4 4
15 量具钢销规 已低温处理 -指定单位0.01mm・0.001mm- PING-G3.5-3.00 2
16 导向轴 一端外螺纹同径型 PSFAQ3-25-B10-FC5-E2 2
17 磁铁 方型 MGLN15-5-3 1
18 拉伸弹簧用支柱 沟槽型 BSPO3-20 1
19 拉伸弹簧用支柱 沟槽型 BSPO3-15 1
20 微型直线导轨 SSEBWM9-50 1
21 内六角止动螺丝 MSSF3-6 1

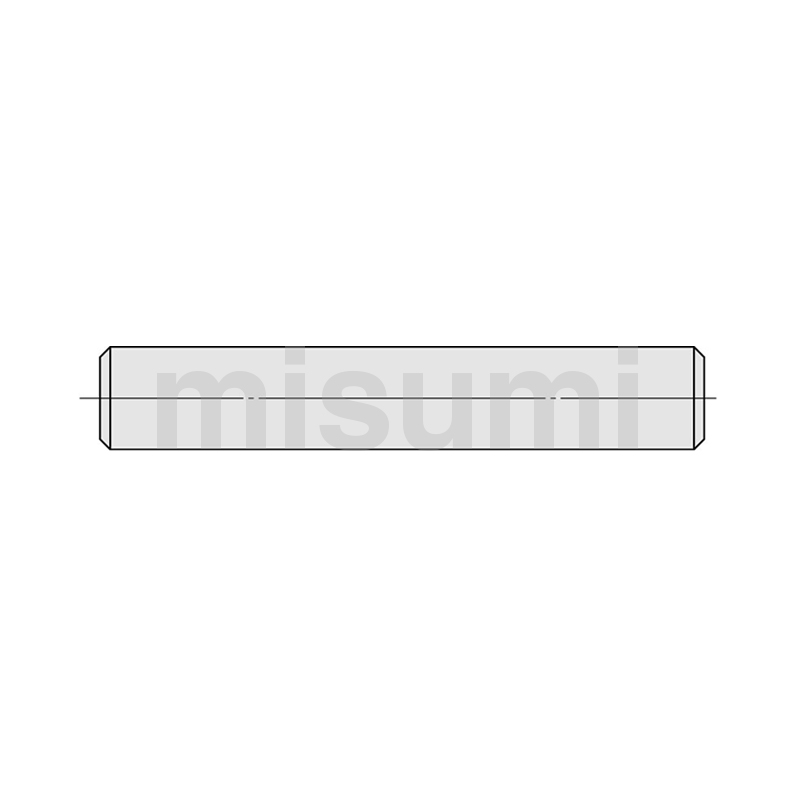

22 定位销 -直杆型- MS3-15 4
23 定位销 -直杆型- MS4-15 6
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
