案例No.0050
案例名称: 压力罐盖压紧器

肘夹

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

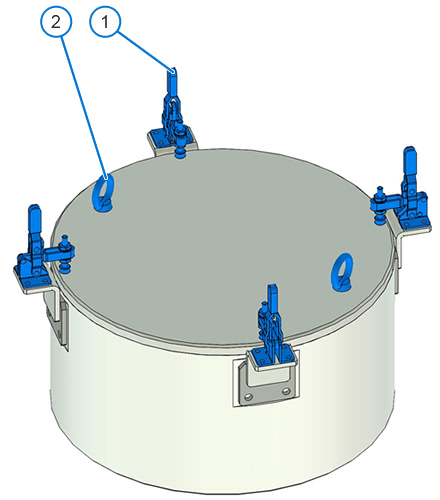

在此事例中所使用的米思米型号
MC04-1

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.50中，单个零件编号为 MC04-1时)
装置总成	案例No_CAD形状	No0050_ASSY
单个零件	案例No_CAD形状_米思米型号	No0050_PARTS_MC04-1

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

盖锁紧用

返回页首

可选的尺寸

■肘夹底面固定·立式把手型(法兰底座型)

主体材质	SS400				SUS304
表面处理	铬酸盐光泽处理				-
闭合压力(N)	441	882	2205	3332	441	882	2205
自重(g)	60	170	355	635	60	170	355
臂开闭角度	100°	95°	100°	112°	100°	95°	100°
把手开闭角度	56°	60°	56°	61°	56°	60°	56°
总宽	33.3	39.7	46	64.3	33.3	39.7	46
总高（夹紧时）	74.4	104	141	206	74.4	104	141
总长（夹紧时）	50	66.1	117.2	139.5	50	66.1	117.2
总长（松开时）	92.6	119.7	187.9	261.6	92.6	119.7	187.9
附件	橡胶头螺栓材质 NBR 硬度肖氏A70				不锈钢螺栓

*详情形状与尺寸请参阅各产品相应页码。

返回页首

吊环螺栓

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
CHIC8

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.50中，单个零件编号为 MC04-1时)
装置总成	案例No_CAD形状	No0050_ASSY
单个零件	案例No_CAD形状_米思米型号	No0050_PARTS_MC04-1

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

盖吊装用

返回页首

可选的尺寸

■吊环螺栓

主体材质	SS400	SUS304
表面处理	铬酸盐光泽处理	电解处理
附属螺帽材质	钢	SUS304

■尺寸选择与各部分的尺寸

螺纹直径（粗牙）	螺纹长度	管环部
螺纹直径（粗牙）	螺纹长度	外径	内径	厚度	高度
M8	15	φ32.6	φ20	6.3	33.3
M10	18	φ41	φ25	8	41.5
M12	22	φ50	φ30	10	51
M16	27	φ60	φ35	12.5	60
M20	30	φ72	φ40	16	71

返回页首

速度·负载（负载信息）

■吊环螺栓的承载能力

螺纹直径（粗牙）	垂直起吊(N/1P)	45起吊(N/2P)
螺纹直径（粗牙）	垂直起吊(N/1P)	45起吊(N/2P)
M8	785	785
M10	1471	1471
M12	2157	2157
M16	4413	4413
M20	6178	6178

返回页首

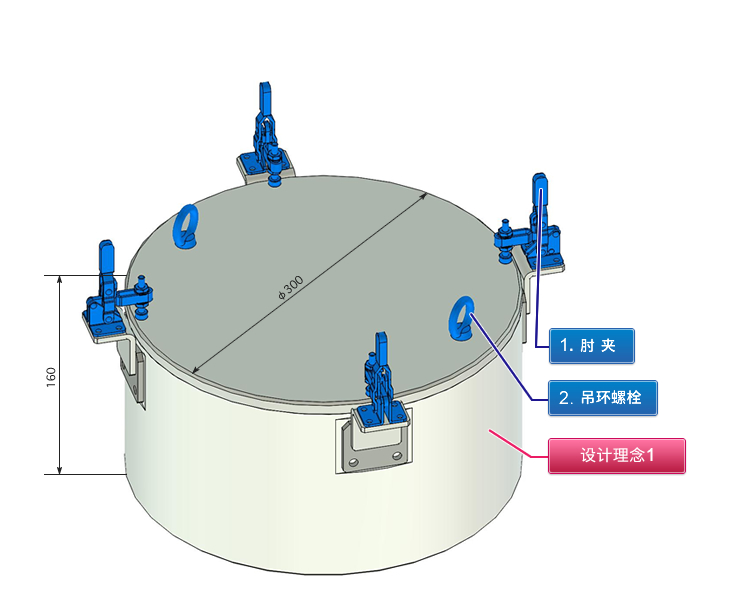

设计理念1：选用廉价的外购品

外购品种有类似的压力罐，如果选用廉价的压力罐，将会减少设计工时，降低成本。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

简易压力罐示例。
为了防止盖密封和错误打开，使用肘夹压紧。

设计要点

本案例假设没有承受内压，不带O形圈和密封圈，但在需要高度密封时使用O形圈和密封圈。
此时，如果根据O形圈的规格确定压力罐尺寸，则以后的维护和更换会很容易。

JIS中也有大口径的O形圈，而米思米仅备有口径到G170的O形圈。需要更大的O形圈时，可通过自由指定型应对。
此外，承受压力时，还需要探讨安装肘夹的支架强度。
本案例中假定安装在盖上的吊环螺栓仅用来提起盖单体。需要整个提起时，应在压力罐的外周等设置安装吊环螺栓的支架。
如果有错误使用吊环螺栓提起整体的可能，则应事先拆下吊环螺栓。(要求具有气密性时，用沉头螺栓塞住。)
