案例No.0045
案例名称: 焊接夹具

肘夹

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
MC04-2

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.45中，单个零件编号为
MC04-2时)
装置总成 案例No_CAD形状 No0045_ASSY
单个零件 案例No_CAD形状_米思米型号 No0045_PARTS_MC04-2

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

工件固定用

返回页首

风险信息

焊渣飞溅对策

返回页首

可选的尺寸

■肘夹 底面固定 立式把手型(法兰底座型)

主体材质 SS400 SUS304
表面处理 铬酸盐光泽处理 -
闭合压力(N) 441 882 2205 3332 441 882 2205
自重(g) 60 170 355 635 60 170 355
臂开闭角度 100° 95° 100° 112° 100° 95° 100°
把手开闭角度 56° 60° 56° 61° 56° 60° 56°
总宽 33.3 39.7 46 64.3 33.3 39.7 46
总高（夹紧时） 74.4 104 141 206 74.4 104 141
总长（夹紧时） 50 66.1 117.2 139.5 50 66.1 117.2
总长（松开时） 92.6 119.7 187.9 261.6 92.6 119.7 187.9
附件 橡胶头螺栓
材质：NBR
硬度:肖氏A70		 不锈钢螺栓

*详情形状与尺寸请参阅各产品相应页码。

返回页首

手动换向阀

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
MHAM4-2

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.45中，单个零件编号为
MC04-2时)
装置总成 案例No_CAD形状 No0045_ASSY
单个零件 案例No_CAD形状_米思米型号 No0045_PARTS_MC04-2

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

气缸操作用

返回页首

风险信息

2个同时动作时不可定心

返回页首

可选的尺寸

■手动换向阀

零件名称 材质
主体 ADC
外罩 ADC
小螺丝 SS400
手柄 ZDC
把手型 SGD400
把手旋钮 POM
位置数 方向 端口数量 管连接口径
IN・OUT EX
2 4 4 Rc1/4 Rc1/4
3

返回页首

速度·负载（负载信息）

■手动换向阀的负载信息

位置数 有效截面积 工作压力范围 工作温度范围 使用流体
(mm2) (MPa) (℃)
2 7.5 0～1.0 5～60 空气
3

返回页首

设计理念1：圆柱形工件要夹住中心

夹紧圆柱形的工件时，负载应施加在圆柱的中心部位。为了达到这一目的，肘夹的安装底座采用进行了三维加工的零件。

设计理念2：在工件稳定的位置进行定位

本案例以管状工件的端部为定位基准。通过在稳定的位置切实定位，可确保作业的可靠性。

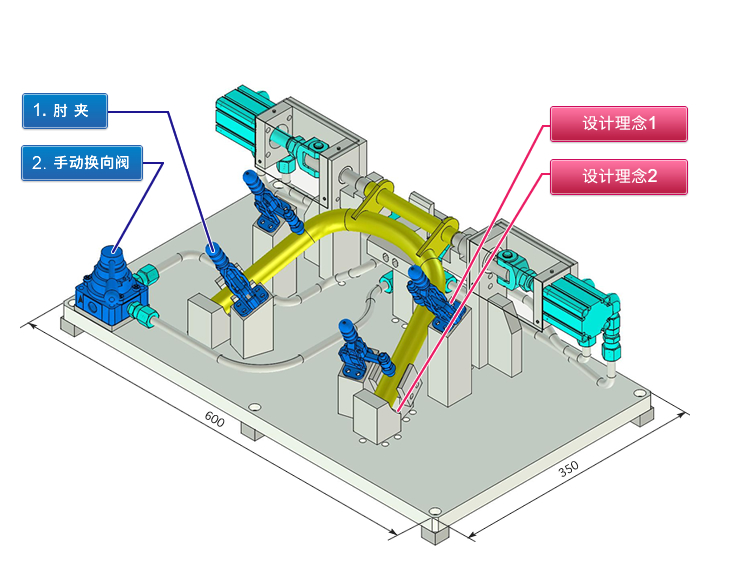

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 将肘夹用作工件压紧装置的焊接支撑夹具示例。
  • 利用手动阀来进行焊接零件的夹紧气缸操作。

预想的工件

  • 圆柱状弯曲零件
    （例：框架、配管零件等）

设计要点

  • 先决定工件整体的配置后，再决定工件固定部的构造。
  • 支撑夹具对作业性的影响较大，因此应充分考虑空间和工件的放入顺序。

    将固定夹类配置在不会影响作业的位置，以需要焊接的位置为中心布置各零件，以确保足够的空间。

  • 肘夹

    ■肘夹的种类

    全体形状 外观 闭合压力(N)
    底面固定
    卧式把手型    		 196-5000
    底面固定
    立式把手型    		 294-3700
    横压型 1960-16000
    肘夹作为使用了连杆的简易固定夹很有用，在锁紧状态下有望得到很大的夹紧力，但要在作业中识别锁紧状态却需要一定的熟练程度。

    ■肘夹的机构

    松开时
    • A和B固定，由图示的4节构成，节C为输入。
    • BC和CD构成肘节机构，相对于来自C的输入，节D动作。
    • 固定块根据该动作夹紧配合零件。
    锁紧时
    • 锁定时，节C比连接BD的线稍微靠向内侧，锁紧夹住的物体。
    • 施加外力时，节C试图向红色箭头方向移动，但由于与松开方向相反，因此不会松开。
    • 为了松开，需要将节C向松开侧移动，该机构在锁定时会产生很大的锁紧力。
  • 焊接夹具有时需要采取防止焊渣飞溅的措施，因此需要考虑使用外罩、选择材料、选用市售的防止焊渣飞溅规格的产品。
  • 需要用气缸对工件进行严密的定位夹紧时，应变更夹持气缸的内径，以基准侧为大内径、夹紧侧为小内径进行定位。
  • 工件可能会因气缸的推力而发生弹性变形时，应采用将工件的高刚性部分作为保护垫进行夹紧的构造。

米思米零件表

  • 下载米思米零件表（CSV）

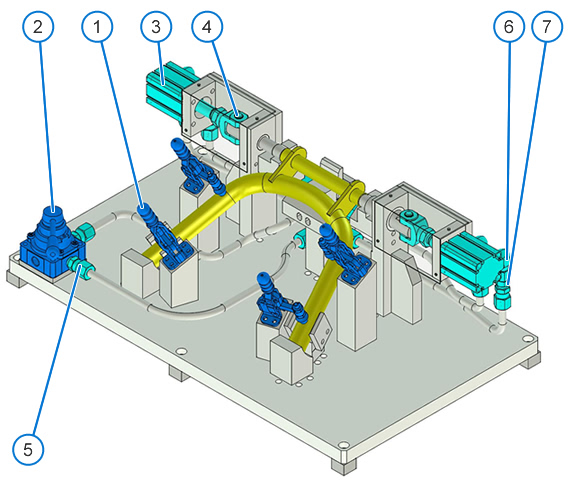

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 肘夹
    2 手动换向阀
    3 薄型气缸
    4 关节接头 正在施工 正在施工 正在施工
    5 接头
    6 接头
    7 接头

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.45中，单个零件编号为
    MC04-2时)
    装置总成 案例No_CAD形状 No0045_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0045_PARTS_MC04-2

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.45中，单个零件编号为
    MC04-2时)
    装置总成 案例No_CAD形状 No0045_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0045_PARTS_MC04-2

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 6,076.87
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 肘夹 MC04-2

至该产品的WEB页面

至类似产品的WEB页面

 4 42.57 170.28 1天 1283
2 手动换向阀 MHAM4-2

至该产品的WEB页面

至类似产品的WEB页面

 1 432.47 432.47 9天 2387
3 薄型气缸 MSCCA32-30

至该产品的WEB页面

至类似产品的WEB页面

 2 779.64 1,559.28 9天 2371
4 关节接头 NJTW5C

至该产品的WEB页面

至类似产品的WEB页面

 2 181.44 362.88 1天 2428
5 接头 SKTGK10-2

至该产品的WEB页面

至类似产品的WEB页面

 12 148.12 1,777.44 1天 2236
6 接头 SKTGLK8-2

至该产品的WEB页面

至类似产品的WEB页面

 4 206.12 824.48 1天 2236
7 接头 SKUSDK10-8

至该产品的WEB页面

至类似产品的WEB页面

 4 237.51 950.04 9天 2236

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
