- > 案例No.0047 焊接用固定夹具
案例No.0047
案例名称: 焊接用固定夹具
肘夹
下载CAD数据

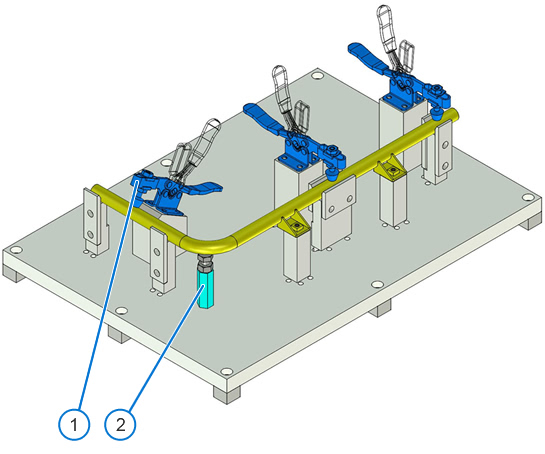

在此事例中所使用的米思米型号
MC01L-3
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.47中，单个零件编号为 MC01L-3时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0047_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0047_PARTS_MC01L-3 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
工件固定用
风险信息
焊渣飞溅对策
可选的尺寸
■肘夹 底面固定·卧式把手型·加长把手型（法兰底座型）
| 主体材质 | SS400 | ||
|---|---|---|---|
| 表面处理 | 铬酸盐光泽处理 | ||
| 闭合压力(N) | 264.6 | 264.6 | 882 |
| 自重(g) | 35 | 40 | 140 |
| 臂开闭角度 | 90° | 90° | 85° |
| 把手开闭角度 | 75° | 75° | 73° |
| 总宽 | 23.8 | 23.8 | 36 |
| 总高（夹紧时） | 22.9 | 22.9 | 37.8 |
| 总高（松开时） | 60.4 | 60.4 | 116.9 |
| 总长（夹紧时） | 83.5 | 81.7 | 163.8 |
| 夹紧位置 | 固定 | 可変 | 可変 |
| 附件 | 尼龙螺栓 | 橡胶头螺栓 材质 NBR 硬度 肖氏A70 |
|
*详情形状与尺寸请参阅各产品相应页码。
※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

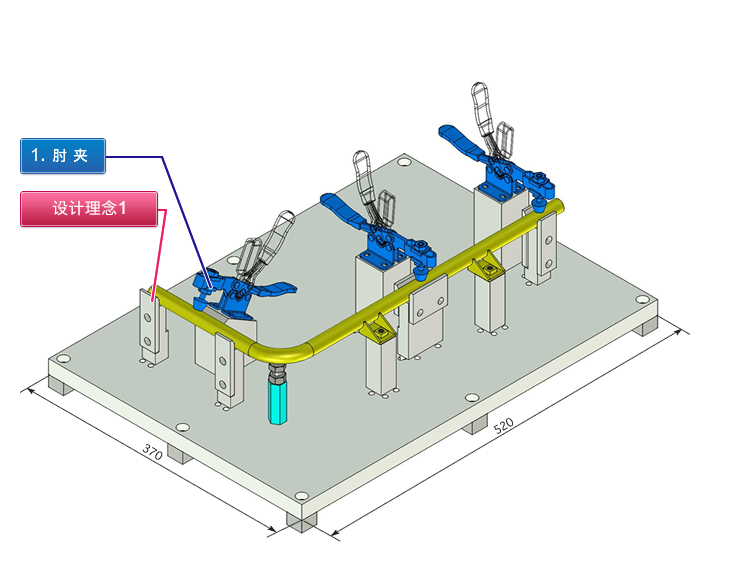

- 将肘夹用作工件压紧装置的焊接支撑夹具示例。
- 管状工件的焊接工序。
预想的工件
- 圆柱状弯曲零件
（例：框架、配管零件等）
设计要点
- 先决定工件整体的配置后，再决定工件固定部的构造。
- 支撑夹具对作业性的影响较大，因此应充分考虑空间和工件的放入顺序。此外，本案例考虑到工件投放的作业性，对肘夹把手松开时的位置进行了配置。

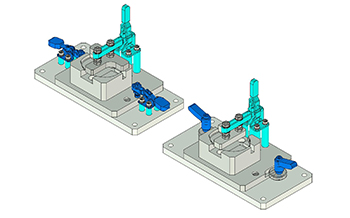

- 肘夹
作为使用了连杆的简易固定夹很有用，在锁紧状态下有望得到很大的夹紧力，但要在作业中识别锁紧状态却需要一定的熟练程度。
■肘夹的种类
整体形状 外观 闭合压力(N) 底面固定
卧式把手型
196-5000 底面固定
立式把手型
294-3700 横压型

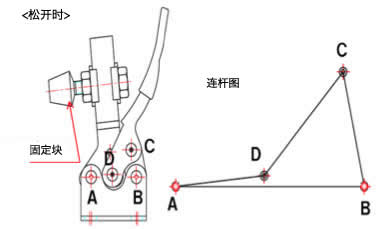

1960-16000 ■肘夹的机构
- A和B固定，由图示的4节构成，节C为输入。
- BC和CD构成肘节机构，相对于来自C的输入，节D动作。
- 固定块根据该动作夹紧配合零件。

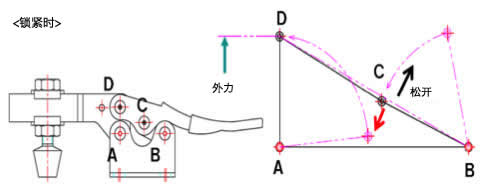

- 锁定时，节C比连接BD的线稍微靠向内侧，锁紧夹住的物体。
- 施加外力时，节C试图向红色箭头方向移动，但由于与松开方向相反，因此不会松开。
- 为了松开，需要将节C向松开侧移动，该机构在锁定时会产生很大的锁紧力。
- 焊接夹具有时需要采取防止焊渣飞溅的措施，因此需要考虑使用外罩、选择材料、选用市售的防止焊渣飞溅规格的产品。
- 如果在支承滑块上增加吸附功能，则可使工件的固定更稳定。
