案例No.0009
案例名称: 滑块的手动夹紧机构

带夹紧把手直线轴承

下载CAD数据

在此事例中所使用的米思米型号
LHRLCW16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No,9中,单个零件编号为
LHRLCW16时)
装置总成 案例No_CAD形状 No0009_ASSY
单个零件 案例No_CAD形状_米思米型号 No0009_PARTS_LHRLCW16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

调整位置锁紧用

返回页首

风险信息

夹紧后的偏差

返回页首

构造信息

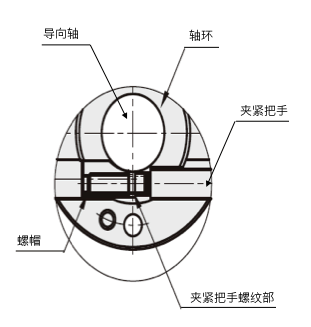

楔形夹紧构造

通过旋转夹紧把手,可使内部螺帽紧扣导向轴。

返回页首

可选的尺寸

■带夹紧把手直线轴承(带法兰、双衬型)

型式 外壳 球头 保持器 轴环固定座 轴环・把手螺纹部 把手部 螺纹部 螺帽
材质 硬度 表面处理 材质 材质 材质 表面处理 材质 表面处理 材质 表面处理 材质 材质
右手柄
左手柄
SUJ2相当 58HRC~ - 相当于SUJ2 树脂
(相当于DURACON M90)
铝合金 本色阳极氧化处理 S45C 无电解镀镍 锌压铸件ト 烤漆 SUS304 不锈钢
(SUS)
无电解镀镍 相当于SUS440C
(导向轴直径) 台阶部直径 法兰外径 全长(含法兰部) 直线轴承长度 固定夹旋转半径
φ16 φ28 φ48 84 70 30
φ20 φ32 φ54 94 80
φ25 φ40 φ62 126 112
φ30 φ45 φ74 137 123

返回页首

选型步骤

■直线轴承的选型步骤

决定使用条件
(负载、运行模式、寿命时间))

  ↓

预选直线轴承的规格
(根据使用条件,预选出导向轴直径、长度等。)

  ↓

确认基本安全性
  • ●基本静额定负载
  • ●基本动额定负载
  • ●容许静力矩
  • ●寿命

  ↓

根据性能要求进行研讨
  • ●温度引起的寿命变化

返回页首

精度信息

■带夹紧把手直线轴承的精度

(导向轴直径) 衬套内径容差 台阶部直径公差 长度公差 偏心 法兰部与台阶部的垂直度
无表面处理 有表面处理
φ16 0/-0.010 0/-0.016 0/-0.021 ±0.3 0.015以下 0.015以下
φ20 0/-0.012 0/-0.019 0/-0.025 0.02以下 0.02以下
φ25
φ30

返回页首

速度·负载(负载信息)

■带夹紧把手直线轴承的额定负载

(导向轴直径) 最大轴向负载NN 基本额定负载 静态容许力矩(N・m)
有润滑脂   动 N 静 N
紧固扭矩N·m
φ16 250 1.5 1230 2350 19.7
φ20 250 1.5 1400 2740 26.8
φ25 250 3 1560 3140 43.4
φ30 500 3 2490 5490 82.8

返回页首

技术计算

■带夹紧把手直线轴承的寿命

线性系统在承受负载并进行直线往复运动时,由于重复应力经常作用于滚动体或滚动面上,因此会出现被称为材料疲劳性剥落的鳞状损伤。发生这一最初剥落之前的总移动距离即为直线系统的寿命。

额定寿命可以根据基本动态额定负载和施加在直线轴承上的负载,按以下公式求得。

定格寿命
  • L:额定寿命(km)
  • fH:硬度系数(参见图-1)
  • fT:温度系数(参见图-2)
  • fC:接触系数(参见表-3)
  • fw:负载系数(参见表-4)
  • C:基本动额定负载(N)
  • P:作用负载(N)

●硬度系数(fH)

使用线性系统时,即使是滚珠接触的轴也必须具有充分的硬度。如果达不到适当的硬度,容许负载将减小,从而缩短使用寿命。

图-1.硬度系数

硬度系数

●温度系数(fT)

如果线性系统的温度超过100℃,线性系统与轴的硬度就会下降,容许负载会减小到低于常温使用时的负载,寿命也随之缩短。

图-2. 温度系数

温度係数

●接触系数(fC)

通常在1个轴上使用2个以上的线性系统。在这种情况下,施加在各线性系统上的负载因加工精度而异,不会成为均衡负载。其结果,每个线性系统的容许负载会因每个轴上的线性系统数量而异。

表-3.接触系数

1根轴上组装的直线轴承数量 数接触係数fc
1 1
2 0.81
3 0.72
4 0.66
5 0.61

●●负载系数(fW)

计算作用于线性系统的负载时,除了物体的重量之外,还必须正确地求出运动速度所产生的惯性力或力矩负载,以及它们与时间的变化关系等。但在往复运动中,除了经常重复起动与停止之外,还要考虑到振动、冲击等因素,很难进行正确的计算。因此,使用下表简化寿命计算。

使用条件 fw
没有外部冲击与振动,速度也较慢时 15m/min以下 1.0~1.5
没有特别明显的冲击与振动,速度为中速时 60m/min以下 1.5~2.0
有外部冲击与振动,速度为高速时 60m/min以上 2.0~3.5

寿命时间可以通过求出单位时间的行走距离进行计算。行程长度和行程次数恒定时,可按以下公式算出。

寿命時間
  • Lh:寿命时间(hr)
  • L:额定寿命(km)
  • Ls:行程长度(m)
  • n1:每分钟往返次数(cpm)

返回页首

线性导向轴(两端内螺纹型)

下载CAD数据

在此事例中所使用的米思米型号
SFJZ16-200-M6-N6-SC10

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No,9中,单个零件编号为
LHRLCW16时)
装置总成 案例No_CAD形状 No0009_ASSY
单个零件 案例No_CAD形状_米思米型号 No0009_PARTS_LHRLCW16

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

通过固定两侧可简单地确保平行

返回页首

可选的尺寸

■线性导向轴(两端内螺纹、带扳手槽/带通孔)

材质 硬度
(高频淬火)
表面处理 带扳手槽型 带通孔
外径公差 外径 长度 外径公差 外径 长度
g6 h5 f8 g6 f8
SUJ2 58HRC- - - φ6-50 20-1500 - φ8-30 20-500
相当于SUS440 56HRC- - -
SUJ2 58HRC- 镀硬铬 - -
相当于SUS440 56HRC- - -
SUJ2 58HRC- 低温镀黑铬 - - φ6-30 20-500 -
S45C - 镀硬铬 - - φ6-50 20-1500 -
SUS304 - - - - -

返回页首

精度信息

■线性导向轴的精度

軸直角度:0.2以下

外径 外径公差
g6 h5 f8
φ6 -0.004
-0.012
 0
-0.005
-0.010
-0.028
φ8 -0.005
-0.014
 0
-0.006
-0.013
-0.035
φ10
φ12 -0.006
-0.017
 0
-0.008
-0.016
-0.043
φ13
φ15
φ16
φ18
φ20 -0.007
-0.020
 0
-0.009
-0.020
-0.053
φ25
φ30
φ35 -0.009
-0.025
 0
-0.011
-0.025
-0.064
φ40
φ50

返回页首

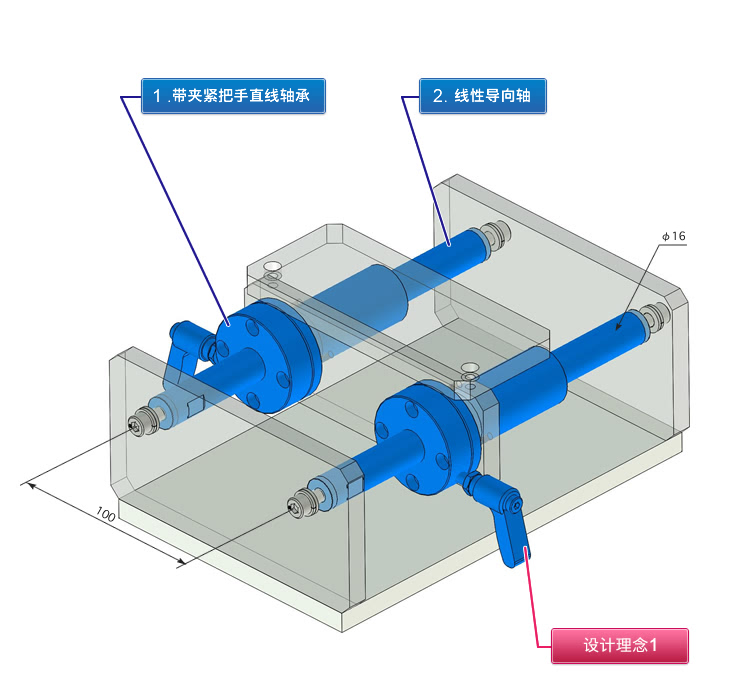

设计理念1:使用带夹紧把手型

临时固定时,在减少零件数量的同时,通过采用可在夹紧时自由变更把手位置的带夹紧把手型,避免与其他零件发生干涉。

※在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 用于锁定手动滑块等的位置。
  • 由于是一体型,减少了组装工时。

设计要点

  • 最大轴向负载范围内使用

    ■轴向负载测量值

    条件:在轴上涂抹润滑脂后,按照下述扭矩紧固,测量轴向负载

    衬套内径
    (mm)
    最大轴向负载
    (N)
    紧固扭矩
    (N・m)
    φ16 250 1.5
    φ20 250 1.5
    φ25 250 3
    φ30 500 3
  • 由于夹紧把手伸出,因此在狭窄场所应注意夹紧把手的操作性。
  • 夹紧力并无保证,因此用于即使发生偏差也不产生影响的场合(主要是临时固定)

    “最大轴向负载”是在特定条件(表中所列)下测量时的静态试验值,因此条件不同时试验值将发生变化。有振动或附着润滑脂等不利条件时,应取较大的安全率进行设计。

  • 本案例中显示了两侧夹紧示例,根据条件也有仅单侧起作用的场合。

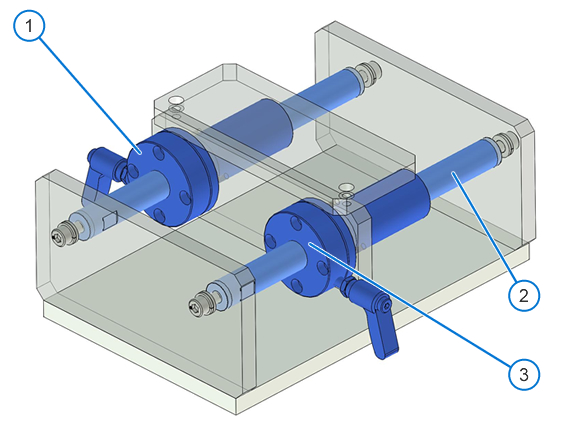

米思米零件表

  • 下载米思米零件表(CSV)
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/SolidWorks®<=2012
    1 带夹紧把手直线轴承
    2 线性导向轴(两端内螺纹型)
    3 带夹紧把手直线轴承

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No,9中,单个零件编号为
    LHRLCW16时)
    装置总成 案例No_CAD形状 No0009_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0009_PARTS_LHRLCW16

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No,9中,单个零件编号为
    LHRLCW16时)
    装置总成 案例No_CAD形状 No0009_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0009_PARTS_LHRLCW16

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)
小计金额(単位:元)
米思米零件表刊载的合计金额 1142.34
参考交货期 2013-2014
FA工厂自动化用零件目录
1 带夹紧把手直线轴承 LHRLCW16

至该产品的WEB页面

至类似产品的WEB页面

1 520.00 520.00 9天 255
2 线性导向轴(两端内螺纹型) SFJZ16-200-M6-N6-SC10

至该产品的WEB页面

至类似产品的WEB页面

2 51.17 102.34 3天 105
3 带夹紧把手直线轴承 LHRCW16

至该产品的WEB页面

至类似产品的WEB页面

1 520.00 520.00 1天 255

关于米思米零件表

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“米思米零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
