- > 案例No.0003 使用了梯形丝杠的手动调整组件
案例No.0003
案例名称: 使用了梯形丝杠的手动调整组件
实心手轮
下载CAD数据
在此事例中所使用的米思米型号
AHSFM100-12
下载CAD数据
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No,3中，单个零件编号为 AHSFM100-12时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0003_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0003_PARTS_AHSFM100-12 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
手动旋转输入用手抡
可选的尺寸
■实心手轮（H9孔＋键槽＋螺纹孔）
| 联轴部 | 手柄 | 握柄 | Type | ||
|---|---|---|---|---|---|
| 材质 | 表面处理 | 材质 | 材质 | 固定型 握柄 |
折叠 握柄 |
| FC200 | 四氧化三铁保护膜 | 酚醛树脂 | 酚醛树脂 | ○ | ○ |
| AC7A | 抛光 | 铝合金 | ○ | ○ | |
| 手轮外径 | 轴孔直径 |
|---|---|
| φ80 | φ10 |
| φ100 | φ12 |
| φ125 | φ12、16 |
| φ150 | φ15、20 |
梯形丝杠
下载CAD数据
在此事例中所使用的米思米型号
MTSBRK20-362-F22-R15-T20-Q15-S80-E12-AR18-KE2-C26
下载CAD数据
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No,3中，单个零件编号为 AHSFM100-12时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0003_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0003_PARTS_AHSFM100-12 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
价格比较便宜
风险信息
应考虑因背隙而产生的游隙
可选的尺寸
■梯形丝杠(一端台阶·一端两台阶型·右旋螺纹)/梯形丝杠螺帽( 滑块加宽型·右旋螺纹)
| 梯形丝杠 | 梯形丝杠螺帽 | ||||
|---|---|---|---|---|---|
| 材质 | 表面处理 | 丝杠轴径 | 全长 | 材质 | 丝杠直径 |
| S45C | - | φ12-32 | 80-1200 | C6782 | φ12-32 |
| 四氧化三铁保护膜 | |||||
| 低温镀黑铬 | |||||
| SUS303 | - | ||||
精度信息
■梯形丝杠：丝杠轴跳动公差（最大）
(mm)
| 丝杠轴长度 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 丝杠轴径 | -125 | 126 -200 |
201 -315 |
316 -400 |
401 -500 |
501 -630 |
631 -800 |
801 -1000 |
1000- |
| φ12 | 0.09 | 0.12 | 0.16 | 0.21 | 0.27 | 0.35 | 0.46 | 0.58 | - |
| φ14-20 | - | 0.11 | 0.13 | 0.16 | 0.2 | 0.25 | 0.32 | 0.42 | 0.55 |
| φ22-32 | - | 0.09 | 0.11 | 0.13 | 0.16 | 0.19 | 0.23 | 0.3 | 0.38 |
■梯形丝杠规格精度
| 项目 | 内容 |
|---|---|
| 容许极限尺寸及公差 | JISB0217 0218 |
| 螺纹精度 | 7e級 |
| 螺帽精度 | 7H級 |
| 单一螺距误差 | ±0.02 |
| 累积螺距误差 | ±0.15/300mm |
| 长度尺寸相关容差 | JISB0405(中級) |
| 丝杠轴端直径公差 | h7 |
技术计算
■梯形丝杠·梯形丝杠螺帽选型步骤
根据使用条件求得接触面压力P、滑动速度V，以保证梯形丝杠螺帽并未发生异常磨损。
将求得的P和V值在PV值曲线图中画出，确认交点。
如果交点在曲线图中①、②斜线的内侧，则可断定未发生异常磨损。
确定使用条件
↓
暂定梯形丝杠、梯形丝杠螺帽型式
↓
计算①接触面压力P、②滑动速度V
确认是否在PV值曲线图中①、②的内侧
↓
确认是否在PV值曲线图中①、②的内侧
(轴向负载、转速)
暂定梯形丝杠、梯形丝杠螺帽型式
↑
(NG时)

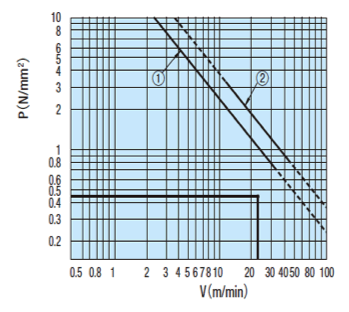

PV值曲线图
- ①钢（润滑）－黄铜
- ②钢（无润滑）－树脂
①接触面压力P（N/mm2）
- Fs:轴向负载（N）
- F0：动态容许推力(N) → 请参考梯形丝杠螺帽规格表
作用于梯形丝杠和梯形丝杠螺帽上的接触面压力为9.8(N/mm2)时的推力 - α：9.8（黄铜） 0.98（树脂）
②滑动速度V（m/min）
- d2：丝杠轴有效直径 → 请参考梯形丝杠规格表
- d：丝杠轴螺纹升角（度） → 请参考梯形丝杠规格表
- n：丝杠轴每分钟转速（min-1）
③丝杆效率η
- μ：动摩擦系数
- d：丝杠轴螺纹升角（度）
<动摩擦系数参考值>
| 丝杠轴 | 梯形丝杠螺帽 | 动摩擦系数μ |
|---|---|---|
| 钢（润滑） | 黄铜 | 0.21 |
| 钢（无润滑） | 聚缩醛/ 滑动性PPS树脂 |
0.13 |
④负载转矩（N·cm）
- Fs:轴向负载
- η:丝杠效率
- R:导程（cm）
30度梯形丝杠防转动固定件 双螺栓型
下载CAD数据
在此事例中所使用的米思米型号
MTSWB12
（正在施工）
下载CAD数据
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No,3中，单个零件编号为 AHSFM100-12时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0003_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0003_PARTS_AHSFM100-12 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
调整位置锁紧用
可选的尺寸
■防转动固定件（横向紧固双螺栓型)
| 材质 | 表面处理 | 轴孔直径 | 固定夹 旋转半径 |
|---|---|---|---|
| SS400 | 四氧化三铁保护膜 | φ8-30 | 45 |
| 无电解镀镍 |

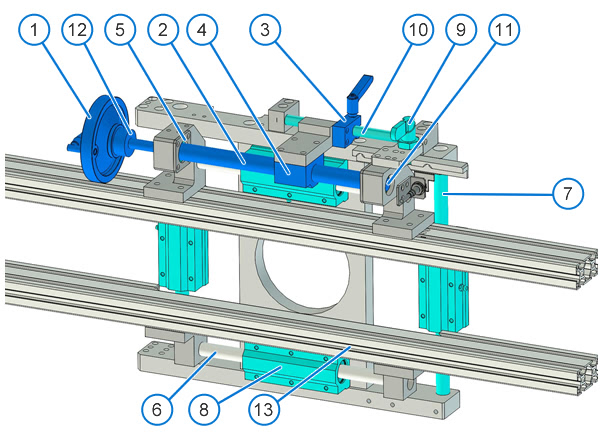

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点
- 使用了梯形丝杠的手动行程调整机构示例。使用30度梯形丝杠防转动固定件进行固定。
- 本案例是无法使用标准丝杠支座组件的部位，故使用制作品。
设计要点
- 需要频繁进行手动调整时，设计时须特别考虑作业性与安全性。
- 对于进行手动调整的机构，需要考虑防止错误操作以及防止因错误操作而造成的损坏。
- 由于手动切换工序需要一定的时间，因此需要在考虑工序切换时间的基础上决定梯形丝杠的导程（螺距）。
- 松动固定把手，通过移动梯形丝杠螺帽的位置，可调节行程量。
- 进行上述行程调节时，由于转动手柄使螺帽移动，因此应在两个行程终端采取防止夹手的安全措施。
