- > 案例No.0010 开闭组件
案例No.0010

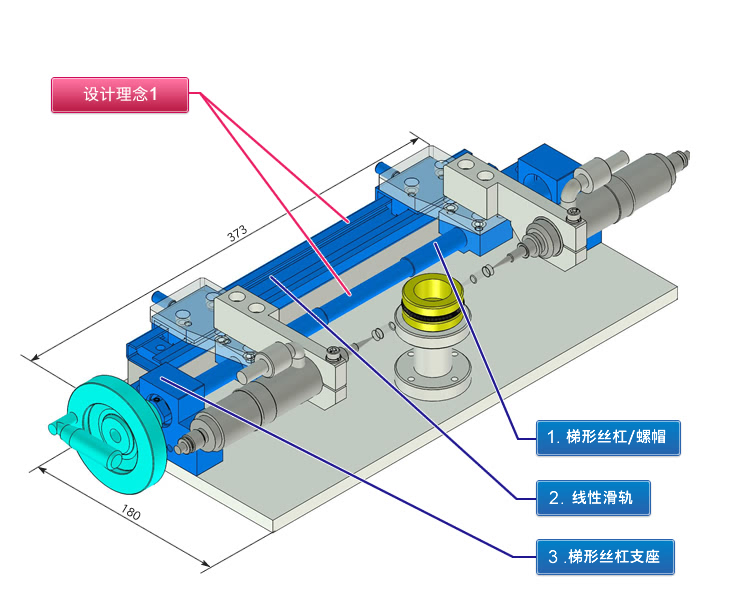

案例名称: 开闭组件
梯形丝杠螺帽
下载CAD数据
在此事例中所使用的米思米型号
MTSWW14-400-F49-V10-S11-Q10-X130
下载CAD数据
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No,10中，单个零件编号为 MTSBHR14时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0010_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0010_PARTS_MTSBHR14 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
价格比较便宜
风险信息
应考虑因背隙而产生的游隙、夹手等方面的安全性
可选的尺寸
■梯形丝杠(两端台阶型·左右螺纹）/梯形丝杠螺帽（滑块加宽型）
| 梯形丝杠 | 梯形丝杠螺帽 | |||||
|---|---|---|---|---|---|---|
| 材质 | 表面处理 | 丝杠轴径 | 全长 | 型式 | 材质 | 丝杠直径 |
| S45C | - | φ12-32 | 80-1200 | 右螺纹 左螺纹 |
C6782 | φ12-32 |
| 四氧化三铁保护膜 | ||||||
| 低温镀黑铬 | ||||||
精度信息
■梯形丝杠:丝杠轴跳动公差（最大）
(mm)
| 丝杠轴长度 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 丝杠轴径 | -125 | 126 -200 |
201 -315 |
316 -400 |
401 -500 |
501 -630 |
631 -800 |
801 -1000 |
1000- |
| φ12 | 0.09 | 0.12 | 0.16 | 0.21 | 0.27 | 0.35 | 0.46 | 0.58 | - |
| φ14-20 | - | 0.11 | 0.13 | 0.16 | 0.2 | 0.25 | 0.32 | 0.42 | 0.55 |
| φ22-32 | - | 0.09 | 0.11 | 0.13 | 0.16 | 0.19 | 0.23 | 0.3 | 0.38 |
■梯形丝杠规格精度
| 项目 | 内容 |
|---|---|
| 容许极限尺寸及公差 | JISB0217 0218 |
| 螺纹精度 | 7e級 |
| 螺帽精度 | 7H級 |
| 单一螺距误差 | ±0.02 |
| 累积螺距误差 | ±0.15/300mm |
| 长度尺寸相关容差 | JISB0405(中級) |
| 丝杠轴端直径公差 | h7 |
技术计算
■梯形丝杠·梯形丝杠螺帽选型步骤
根据使用条件求得接触面压力P、滑动速度V，以保证梯形丝杠螺帽并未发生异常磨损。
将求得的P和V值在PV值曲线图中画出，确认交点。
如果交点在曲线图中①、②斜线的内侧，则可断定未发生异常磨损。
确定使用条件
↓
暂定梯形丝杠、梯形丝杠螺帽型式
↓
计算①接触面压力P、②滑动速度V
确认是否在PV值曲线图中①、②的内侧
↓
计算丝杠效率η、负载扭矩T
(轴向负载、转速)
(梯形丝杠·梯形丝杠螺帽材质）
↑
(NG时)

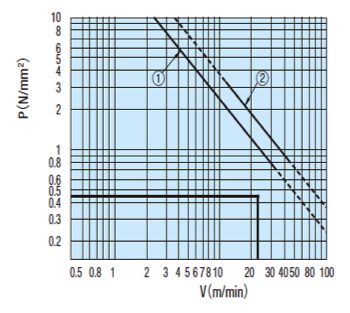

PV值曲线图
- ①钢（润滑）－黄铜
- ②钢（无润滑）－树脂
①接触面压力P（N/mm2）
- Fs:轴向负载（N）
- F0:动态容许推力(N) → 请参考梯形丝杠螺帽规格表
作用于梯形丝杠和梯形丝杠螺帽上的接触面压力为9.8(N/mm2)时的推力 - α:9.8（黄铜） 0.98（树脂）
②滑动速度V（m/min）
- d2：丝杠轴有效直径 → 请参考梯形丝杠规格表
- d：丝杠轴螺纹升角（度） → 请参考梯形丝杠规格表
- n:丝杠轴每分钟转速（min-1）
③丝杠效率η
- μ：動摩擦係数
- d：ねじ軸リード角(度)
<動摩擦係数参考値>
| 丝杠轴 | 梯形丝杠螺帽 | 动摩擦系数μ |
|---|---|---|
| 钢（润滑） | 黄铜 | 0.21 |
| 钢（无润滑） | 聚缩醛/ 滑动性PPS树脂 |
0.13 |
④负载扭矩（N·cm）
- Fs:轴向负载
- η:丝杠效率
- R:导程（cm）
线性滑轨
下载CAD数据
在此事例中所使用的米思米型号
KSRCST16-310-C1
下载CAD数据
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No,10中，单个零件编号为 MTSBHR14时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0010_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0010_PARTS_MTSBHR14 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
无需精度的直线运动
可选的尺寸
■线性滑轨（带轴承型、带夹紧把手型、带挡块型）
| 材质 | |||
|---|---|---|---|
| 滑块 | 滑轨 | 挡块 | 夹块螺钉 |
| SUS304 | SUS304 | MC尼龙 | SUS304 |
| 呼称 No. | 全高 | 滑轨长度（固定尺寸） | 行程 | 轴承型号 |
|---|---|---|---|---|
| 13 | 13 | 120-770(50齿跳齿) | （滑轨长度）-81 | SUS693ZZ |
| 16 | 16 | 110-1030（40齿跳齿） | （滑轨长度）-101 | SUS623ZZ |
速度·负载(负载信息)
■线性滑轨额定负载(1个滑块)
- 公称No.13： 380N
- 公称No.16： 460N
梯形丝杠支座
下载CAD数据
在此事例中所使用的米思米型号
MTWZ10
（正在施工）
下载CAD数据
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No,10中，单个零件编号为 MTSBHR14时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0010_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0010_PARTS_MTSBHR14 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
专为梯形丝杠开发的零件
可选的尺寸
■梯形丝杠支座（固定侧、支持侧）
材质：S45C
表面处理：四氧化三铁保护膜
| 轴孔直径 | 轴孔高度 | 轴承型号 | |
|---|---|---|---|
| 固定侧 | 支持侧 | ||
| φ8 | 30 | 608ZZCNM | B608ZZ |
| φ10 | 35 | 6000ZZCNM | B6000ZZ |
| φ12 | 40 | 6001ZZCNM | B6001ZZ |
| φ15 | 40 | 6002ZZCNM | B6002ZZ |
精度信息
■梯形丝杠支座的精度
轴孔高度公差： 0/-0.05

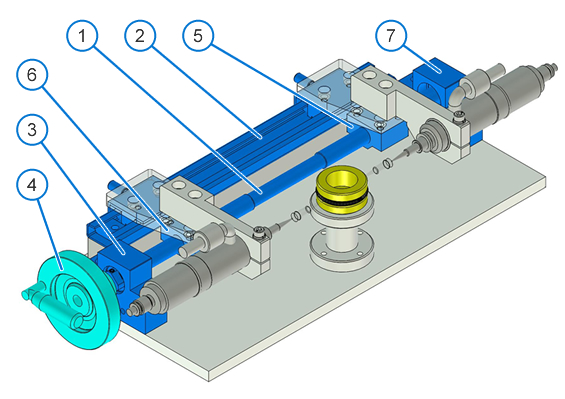

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
