案例No.0039
案例名称: 简易定位机构

滚轮柱塞

下载CAD数据 | 选型依据 | 风险信息 | 构造信息 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
TBPJ1A

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.39中，单个零件编号为
TBPJ1A时)
装置总成 案例No_CAD形状 No0039_ASSY
单个零件 案例No_CAD形状_米思米型号 No0039_PARTS_TBPJ1A

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

滑台保持用

返回页首

风险信息

保持力、耐久性

返回页首

构造信息

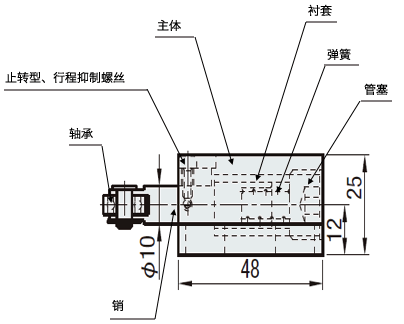

■滚轮柱塞(支架型)构造图

滚轮柱塞(支架型)构造图

・在由衬套导向的销的前端安装轴承，依靠弹簧的负载移动的柱塞。
・兼具销的止转及行程抑制功能的螺丝安装在销上。

返回页首

可选的尺寸

■滚轮柱塞(支架型)的弹簧负载(N)

负载类型 滚轮朝向 主体 销 轴承 弹簧 衬套
材质 表面处理 材质 表面处理 材质 材质 材质
轻载型、
重载型		 横向、
纵向支架型		 S45C 无电解镀镍 S45C 无电解镀镍 SUJ2 SUS304
−WPB		 高强度黄铜合金类

■尺寸选择·各部分的尺寸

负载类型 滚轮朝向 滚轮外径 滚轮·销部长度(无负载时) 行程 主体长度 主体宽度 总高度 滚轮·销部长度
(无负载时)
轻载型 横向支架型 φ14 25 5 48 38 25 12
φ19 27.5
重载型 φ14 25
φ19 27.5
轻载型 纵向支架型 φ14 25
φ19 27.5
重载型 φ14 25
φ19 27.5

返回页首

速度·负载（负载信息）

■滚轮柱塞(支架型)的弹簧负载(N)

负载类型 滚轮朝向 滚轮外径 负载(N)
min. max.
轻载型 横向支架型 φ14 3.0 5.1
φ19
重载型 φ14 6.1 10.4
φ19
轻载型 纵向支架型 φ14 3.0 5.1
φ19
重载型 φ14 6.1 10.4
φ19

*负载min.表示初始负载，max.表示压入销时的负载。

返回页首

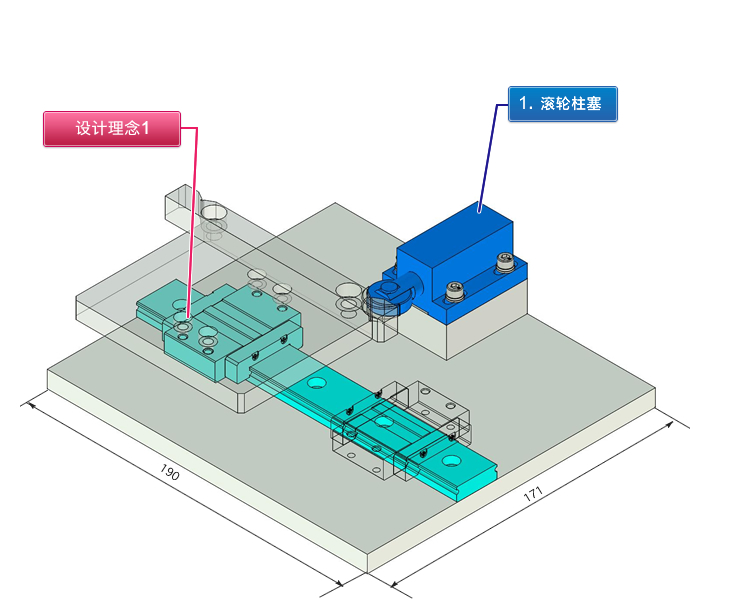

设计理念1：使用直线导轨滑块加宽型

为了确保滑块顶面组装的滑台和组装面，使用滑块加宽型直线导轨。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了滚轮柱塞的简易滑动位置计算示例。
  • 为了确保柱塞保持位置而使用V型槽零件。

设计要点

  • 由于不适用于高精度的定位，因此多用于粗略定位。
  • 为了确保必要的保持力，通过弹簧选型、进出调整和V形槽的角度进行调整。

    确保保持力的要素之一是V形槽的角度。由于来自柱塞的负载通过V形槽的角度分力而成为保持力，因此计算该分力以确定V形槽的角度。

  • 由于在柱塞的行程侧串联配置了弹簧，因此长边方向的尺寸将变大。为了缩短该尺寸，可探讨采用紧凑型。
  • 通过手动操作使其动作时，需要防止从微型直线导轨上脱落。

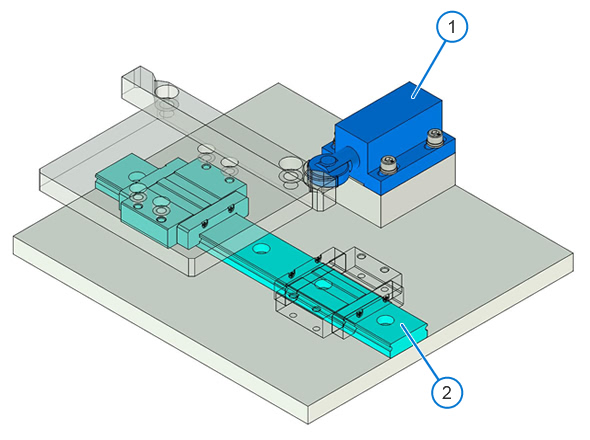

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD数据文件格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 滚轮柱塞
    2 微型直线导轨

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.39中，单个零件编号为
    TBPJ1A时)
    装置总成 案例No_CAD形状 No0039_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0039_PARTS_TBPJ1A

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据（装置总成）

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.39中，单个零件编号为
    TBPJ1A时)
    装置总成 案例No_CAD形状 No0039_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0039_PARTS_TBPJ1A

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小计金额(单位:元)
米思米零件表刊载的合计金额 896.54
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 滚轮柱塞 TBPJ1A

至该产品的WEB页面

至类似产品的WEB页面

 1 326.99 326.99 9天 1258
2 微型直线导轨 SSEBWM14-190

至该产品的WEB页面

至类似产品的WEB页面

 1 569.55 569.55 11天 427

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
