- > 案例No.0037 分度滑台
案例No.0037

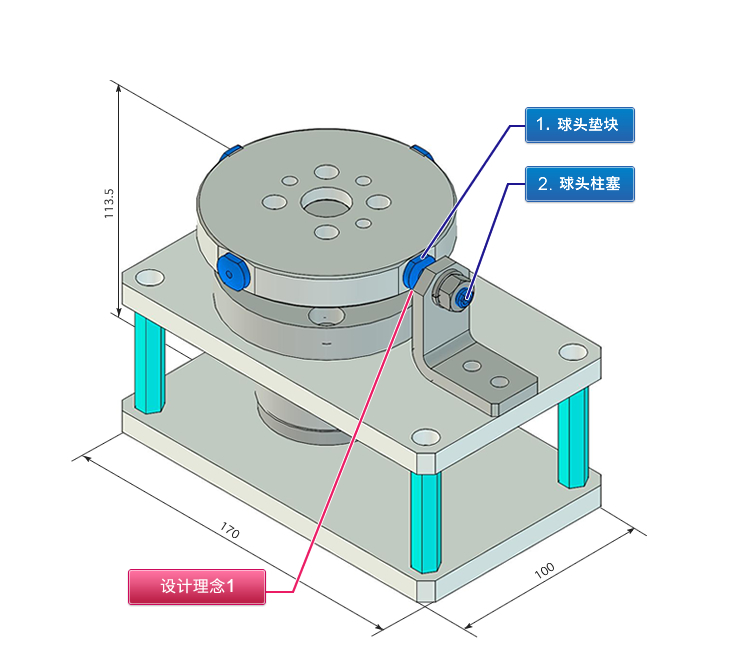

案例名称: 分度滑台
球头垫块
下载CAD数据
在此事例中所使用的米思米型号
TBBT8
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No.37中，单个零件编号为 TBBT8时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0037_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0037_PARTS_TBBT8 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
滑台保持用、确保硬度
风险信息
发生磨损，产生磨损粉末
可选的尺寸
■球头垫块(螺纹型)
- 材质 : SK4 (硬度:55-60HRC)
- 表面处理：无电解镀镍
| 螺纹直径 (粗牙) |
螺纹部 长度 |
垫块 外径 |
垫块部 高度 |
|---|---|---|---|
| M4 | 5 | φ8 | 3 |
| M5 | 6 | φ9 | 3 |
| M6 | 8 | φ12 | 3 |
| M8 | 10 | φ15 | 4 |
| M10 | 12 | φ20 | 4 |
| M12 | 15 | φ22 | 4 |
＊与球头柱塞组合使用时，请使用相同的螺纹直径。
精度信息
■球头垫块(螺纹型)的精度
螺纹部与缺口的同轴度： 0.1
球头柱塞
下载CAD数据
在此事例中所使用的米思米型号
BPJL8
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 |
案例库 CAD文件名 |
具体案例 (在案例No.37中，单个零件编号为 TBBT8时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0037_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0037_PARTS_TBBT8 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
滑台保持用
可选的尺寸
■球头柱塞(加长型)
| 钢球材质 | 负载类型 | 主体 | 球头 | 弹簧 | |||
|---|---|---|---|---|---|---|---|
| 材质 | 硬度 | 表面处理 | 材质 | 硬度 | 材质 | ||
| 金属 | 超轻载型 | S45C | 29- 35HRC |
四氧化三铁保护膜 | SUJ2 | 55HRC- | SWP−B |
| 超轻载型 | |||||||
| 重载型 | 相当于SUS304 | − | − | ||||
| 超重载型 | S45C | 29- 35HRC |
镀镍 | ||||
| 树脂 | 極超轻载型 | 四氧化三铁保护膜 | 聚缩醛 | − | |||
| 超轻载型 | |||||||
| 重载型 | |||||||
| 超重载型 | 镀镍 | ||||||
■尺寸选择·各部分的尺寸
| 螺纹直径(粗牙) | 金属球头 | 树脂球头 | 主体长度 | ||
|---|---|---|---|---|---|
| 直径 | 行程 | 直径 | 行程 | ||
| M3 | φ1.5 | 0.5 | − | − | 13 |
| M4 | φ2.5 | 0.8 | φ2.4 | 0.7 | 15 |
| M5 | φ3 | φ3 | 0.8 | 18 | |
| M6 | φ3 | φ3 | 0.8 | 20 | |
| M8 | φ4 | 1 | φ4 | 1 | 23 |
| M10 | φ5 | 1.2 | φ5 | 1.2 | 27 |
| M12 | φ7.1 | 1.8 | φ7 | 1.8 | 32 |
| M16 | φ9.5 | 2.5 | φ9.5 | 2.5 | 40 |
＊无螺纹直径为M3的树脂球头型。
速度·负载（负载信息）
■球头柱塞(加长型)的弹簧负载(N)
| 螺纹直径(粗牙) | 極超轻载型 | 超轻载型 | 重载型 | 超重载型 | ||||
|---|---|---|---|---|---|---|---|---|
| min. | max. | min. | max. | min. | max. | min. | max. | |
| M3 | 0.3 | 0.6 | 1.0 | 2.0 | 1.5 | 2.9 | 2.2 | 5.0 |
| M4 | 0.6 | 1.6 | 2.0 | 4.9 | 3.9 | 9.8 | 2.5 | 12.6 |
| M5 | 1.0 | 3.1 | 2.9 | 9.8 | 4.9 | 19.6 | 11.7 | 25.1 |
| M6 | 1.6 | 4.9 | 4.9 | 14.7 | 9.8 | 29.4 | 18.7 | 35.3 |
| M8 | 2.4 | 6.4 | 6.9 | 19.6 | 12.7 | 39.2 | 24.5 | 46.8 |
| M10 | 3.0 | 8.1 | 8.8 | 24.5 | 18.6 | 49.0 | 26.7 | 58.7 |
| M12 | 3.5 | 9.7 | 9.8 | 29.4 | 19.6 | 58.8 | 26.1 | 62.3 |
| M16 | 5.7 | 15.8 | 15.7 | 49.0 | 29.4 | 98.0 | 55.4 | 116.0 |
＊负载min.表示初始负载，max.表示球头最大压入限度时的负载。

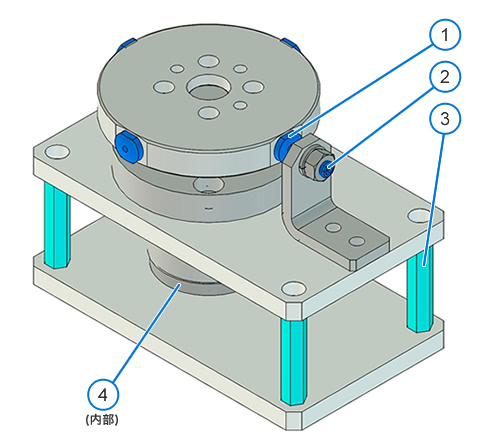

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
