      No.007765 工件台提升机构
      Good IDEA!
      6

      使转轴正交，提高操作性

      相关分类

      IDEA NOTE 使用锥齿轮使转轴正交

      考虑作业效率，把手采用朝向侧面的设计，使用锥齿轮盒使操作轴与梯形丝杠正交

      • CAD数据使用规定
        １．.数据的使用目的
        株式会社MISUMI（以下简称“本公司”）在本网站刊载CAD数据（称为3DCAD数据、3DCAD中间数据与2DCAD数据）的目的是在使用CAD进行布局设计时，用于简单地确认本公司或本公司交易厂家的产品（以下简称产品）的干扰与形状等。
        另外，对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证，敬请谅解。
        ２．.数据的特性
        CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外，为了减小CAD数据的容量并维持稳定的数据提供，部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
        ３．.免责事项
        本公司在制作CAD数据时已进行了充分的注意，但根据上述数据的特性，我们并不保证CAD数据的正确性。另外，本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由，本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
        ４．.著作权
        CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的（包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等）。不能用于贵公司机械设计以外的目的（包括促销等的使用）。发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        ５．.第三方规定
        使用第三方（包括交易厂家）拥有权利的CAD数据或CAD数据制作与浏览软件时，如果不另行同意第三方的规定，有时可能无法使用CAD数据或软件。在这种情况下，本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

        下载CAD数据（装置总成）

        下载CAD数据: 文件格式
        生成

        感谢下载。

        如果这些案例对您有用，
        请点击Good IDEA按钮。

        我们将作为数据加以利用，
        以便今后刊载更多实用型案例。

        Good IDEA!

        有关CAD数据的注意事项

        1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
          留用部分数据时，请编辑为符合正在设计的条件的规格。
        2. 装置总成CAD数据由几个分总成构成。
          计划采用可按分总成为单位进行留用、编辑的构成。

          3. ※用框围起的部分为分总成单位

        3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
        4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

        返回页首

      • ※装置总成CAD数据由几个分总成构成。
           计划采用可按分总成为单位进行留用、编辑的构成。

      规格

      用途

      • 使用梯形丝杠倾斜工件台以便移动工件的台车

      动作、操作性

      • 使用手柄旋转梯形丝杠，将滚轮传送带置于水平状态，以接收工件
      • 旋转梯形丝杠，在避免工件掉落的同时倾斜滚轮传送带，移动台车
      • 传送后，倾斜滚轮传送带接收工件

      对象工件

      • 形状种类：箱体
      • 外形尺寸：W1500×D400×H200[mm]
      • 材质：SS400
      • 重量：50[kg]

      特长

      动作规格

      • 外观尺寸：W2230×D791×H987[mm]
      • 行程：升降行程：200[mm]
      • 负载：500[N]

      主要零件选型理由

      • 零件：梯形丝杠
      • 理由：可倾斜工件台

      设计要点

      构造改善和设计要点

      • 在导向轴下方装入轴环，限制传送时的输送机倾斜角度
      • 检索代码：#UL765

      相同设计主题的组件案例

      页码 - / -

      零件表

      No. 零件名称 示意图 米思米型号
      (点击查看商品详情)       		数量
      1 喇叭型手轮 AHLNKCK125-12 1
      2 树脂轴环 CLJJ20-35-15 2

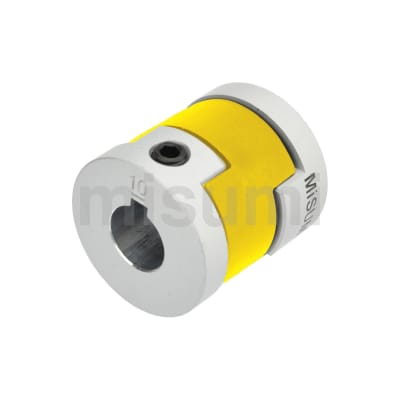

      3 联轴器 GCO32-12-12 1
      4 挤压加厚型支架 HBLTD6-50 35
      5 铰链座 HGLNM15-W15-H35 2
      6 铝合金型材用先装螺帽 HNTT6-6 212
      7 平键 KEG4-30 1
      8 干式衬套　固定座组件 MDCA20 2
      9 30度梯形丝杠用　支座组件圆型　支承侧 MRUZ15 1
      10 30度梯形丝杠用　支座组件圆型　固定侧 MRWZ15 1
      11 30度梯形丝杠用螺帽 MTSCR25 1
      12 30度梯形丝杠 MTWBK25-607-S22 1
      13 铝合金型材 NFS6-5050-600 7
      14 铝合金型材 NFS6-5050-685 6
      15 铝合金型材 NFS6-5050-2200 4
      16 转轴 PSFHR12-285-KC0-A30 1
      17 转轴 PSFRHM15-415-F13-B10-P8-T13-S10-Q8 1
      18 导向轴 PSFJW20-550-M6-N6-SC50 2
      19 带座轴承 BGHKB6801ZZ-40 1
      20 铝合金管型拉手 UHFAP500 1
      21 方形挡块 FSWJ25-12-100 1
      22 铝合金型材用先装螺帽 HNTT6-5 2
      203 支架1 MVSHM-QW06051-368-PCFSN 1
      205 底座 MVBLK-SSC-368-4EAK6 2
      206 轮座 MVBLK-SSC-368-2TEZ8 2
      207 轮座 MVBLK-SSC-368-D8LWF 2
      • 上述零件表仅介绍了MISUMI零件。
        在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
