      No.000739 皮带输送机料斗
      Good IDEA!
      164

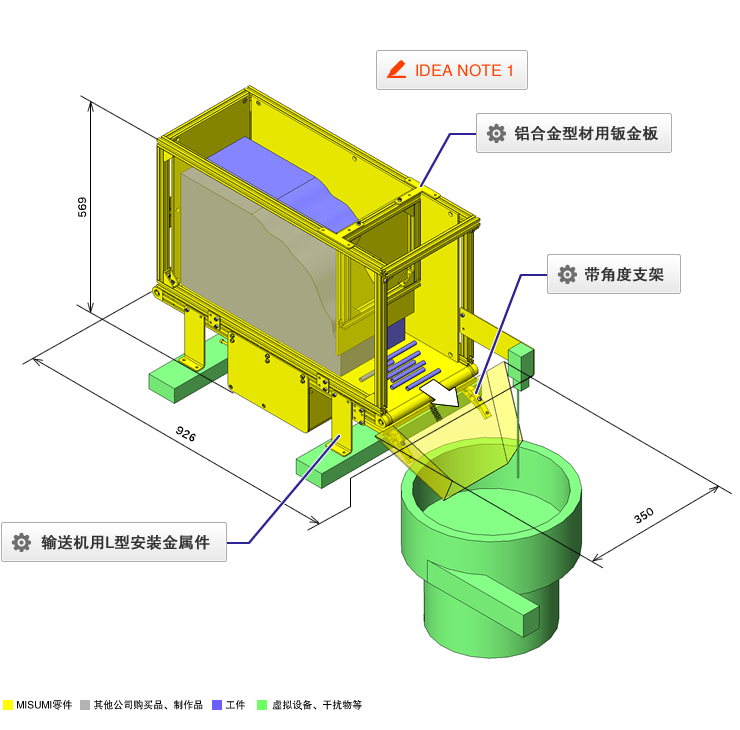

      使用输送机和铝合金型材的简易结构

      相关分类

      IDEA NOTE 简易结构的料斗

      组合使用平皮带输送机和铝合金型材框体，实现了定量进给且储备量丰富的料斗

      • CAD数据使用规定
        １．.数据的使用目的
        株式会社MISUMI（以下简称“本公司”）在本网站刊载CAD数据（称为3DCAD数据、3DCAD中间数据与2DCAD数据）的目的是在使用CAD进行布局设计时，用于简单地确认本公司或本公司交易厂家的产品（以下简称产品）的干扰与形状等。
        另外，对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证，敬请谅解。
        ２．.数据的特性
        CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外，为了减小CAD数据的容量并维持稳定的数据提供，部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
        ３．.免责事项
        本公司在制作CAD数据时已进行了充分的注意，但根据上述数据的特性，我们并不保证CAD数据的正确性。另外，本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由，本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
        ４．.著作权
        CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的（包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等）。不能用于贵公司机械设计以外的目的（包括促销等的使用）。发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        ５．.第三方规定
        使用第三方（包括交易厂家）拥有权利的CAD数据或CAD数据制作与浏览软件时，如果不另行同意第三方的规定，有时可能无法使用CAD数据或软件。在这种情况下，本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

        下载CAD数据（装置总成）

        下载CAD数据: 文件格式
        生成

        感谢下载。

        如果这些案例对您有用，
        请点击Good IDEA按钮。

        我们将作为数据加以利用，
        以便今后刊载更多实用型案例。

        Good IDEA!

        有关CAD数据的注意事项

        1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
          留用部分数据时，请编辑为符合正在设计的条件的规格。
        2. 装置总成CAD数据由几个分总成构成。
          计划采用可按分总成为单位进行留用、编辑的构成。

          3. ※用框围起的部分为分总成单位

        3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
        4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

        返回页首

      • ※装置总成CAD数据由几个分总成构成。
           计划采用可按分总成为单位进行留用、编辑的构成。

      规格

      用途

      • 将工件自动地定量供给至零件送料器
      • 使用轻质树脂零件减少工件之间的摩擦，投入至送料器中

      动作、操作性

      • 从铝合金型材框的顶部投入工件
      • 使用送料器上部的限位开关检出送料器内的工件量
      • 工件量过少时输送机运行，将工件掉落至送料器内

      对象工件

      • 形状种类：树脂管
      • 外形尺寸：φ10×L100×t0.5[mm]
      • 材质：聚缩醛
      • 重量：2[g]

      特长

      动作规格

      • 外观尺寸：W350×D926×H569[mm]
      • 负载：最大载荷：100[N]

      主要零件选型理由

      • 零件：平皮带输送机（中间驱动）
      • 理由：可将零件安装在输送机前后端

      设计要点

      构造改善和设计要点

      • 调整隔板位置，从储备空间朝输送器前端适量地逐步推出
      • 面板安装在铝合金型材框体的内侧，以免钩挂工件
      • 检索代码：#UL739

      相同设计主题的组件案例

      页码 - / -

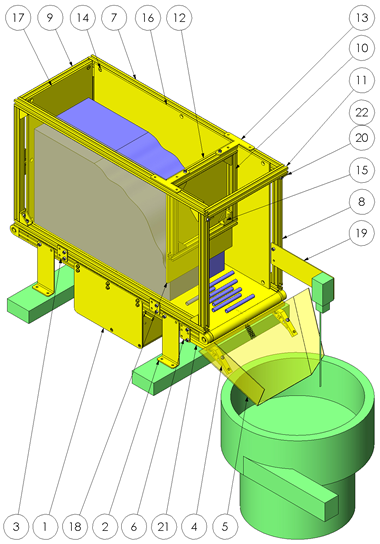

      零件表

      No. 零件名称 示意图 米思米型号
      (点击查看商品详情)       		数量
      1 平皮带输送机 SVKR-250-700-25-T200-SCM-100-H-A 1
      2 输送机用L型安装金属件 LGBR60-140 4
      3 铝合金型材用钣金板 HPTSD5 4
      4 带角度支架 HBL135TS5-Z5 2
      5 成品滑板用不锈钢薄板（追加加工） FSRPVW1.5-200-350-200-80 1
      6 平板支架（C导购） JTABS-AM-A45-B35-T3-X5-Y6-G23-N5-L18-V20-S6-W23-NA5 2
      7 铝合金型材 HFS5-2020-700 4
      8 铝合金型材 HFS5-2020-360 4
      9 铝合金型材 HFS5-2020-250 3
      10 铝合金型材 HFS5-2020-210 2
      11 铝合金型材 HFS5-2020-290 1
      12 铝合金型材 HFS5-2020-238 2
      13 铝合金型材用钣金板 HPTTS5 2
      14 内六角平头螺栓 SFB5-10 22
      15 槽型反转支架 HBLFSN5 20
      16 PET板 PYA6H-645-400-5-F300-G380-P5 2
      17 PET板 PYA6H-400-240-5-F190-G210-P5 1
      18 PET板 PYA4H-330-238-5-F130-G218-P5-XC140 1
      19 金属板　安装板、支架 JTABS-SPB-A230-B69-T2.3-X10-Y15-G38-N5-L194.8-V30.2-S5-W58.7-MA5 1
      20 薄形支架 HBLSS5 2
      21 平型支架(国内未销售) RBQG-AMW-A95-B290-T10-F8-G23-X51-J35-Y25-K240-M5-MA5 1
      22 铝合金型材用先装螺帽 HNTT5-5 84
      • 上述零件表仅介绍了MISUMI零件。
        在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
