No.007687 带止回组件的挡块



相关分类

本事例概要
目   的:
不暂停输送机上的工件
情   况:
输送机为常时驱动,输送机停止时将无法进行位置控制
解决方法:
利用挡块机构挡住工件
point1
使用缓冲器减小工件停止时的冲击
  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

动作、操作性

  • 工件置于链条输送机上进行传送
  • 使用气缸将挡块把手置于上升状态进行待机,停止工件
  • 使用气缸解除挡块,传送工件

对象工件

  • 形状种类:托盘
  • 外形尺寸:W200×D265×17[mm]
  • 材质:铝合金
  • 重量:约5[kg](含工件及附带装置)

动作规格

  • 外观尺寸:W165×D150×H185[mm]
  • 行程:挡块升降行程:20[mm]
  • 速度:输送机速度:200[mm/s]
  • 负载:输送机传送方向负载:9.8[N]

主要零件选型理由

  • 零件:缓冲器
  • 理由:实现稳定的工件定位

主要零件的计算工序

  • 缓冲器
    • 验证所选的产品是否合适
      把手比例为1(等距离),按照有推力时的水平碰撞进行探讨
      工件重量:m=5[kg]
      冲击速度:v=0.2[m/s]
      摩擦系数:μ=0.2
      惯性能量:E1=m・v²/2=5×0.2²/2=0.1[J]
      暂定行程:暂定为S'=8[mm]
      负载能量:E2=m・g・μ・S'/1000=5×9.8×0.2×8/1000=0.0784[J]
      总能量:E=E1+E2=0.1784[J]
      缓冲器的最大吸收能量Emax=1.02[J]
      因此Emax>E  …(1)
      等效重量:m'=2・E/v²=2×0.1784/0.2²=8.92[kg]
      缓冲器的最大等价质量:mmax=90[kg]
      因此mmax>m  …(2)
      每分钟的动作次数:N=6[次/min]
      每分钟的能量:Et=E×N=0.1784×6=1.07[J/min]
      缓冲器每分钟吸收的最大能量Etmax=58.8[J/min]
      因此Etmax > Et  …(3)
      根据(1)、(2)、(3),可以使用

构造改善和设计要点

  • 根据工件质量,来选择合适的缓冲器
  • 检索代码:#UL687

相同设计主题的组件案例

页码 - / -

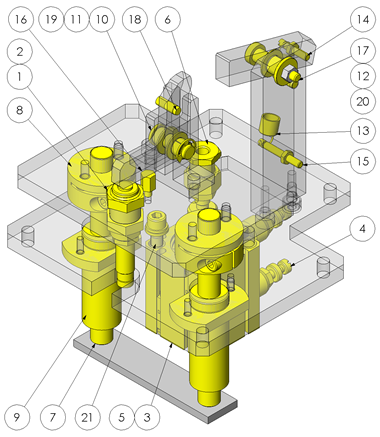

零件表

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量
1 缓冲器 MAS1008S 1
2 缓冲器用偏角度吸收器 OPCP1008 1
3 薄型气缸 MSCCS32-20-C-AM8-NB-TK0 1
4 流速调节阀 SPSNL6-1 2
5 气缸用传感器 MD14L1 2
6 浮动接头 FJRL8-1.25-9-10 1
7 导向轴 PSFJT12-120-M5 2
8 导向轴支座 STHMR12 2
9 带法兰无油衬套 MFINW-S12 2
10 铰链销 PKCLCF8-20 1
11 无油衬套 MDZB8-6 2
12 无油衬套 MDZB8-8 1
13 拉伸弹簧 AWA10-55 1
14 拉伸弹簧支柱 BSPOZ4-20 1
15 拉伸弹簧支柱 BSPOZ4-30 1
16 止动销 BSTFH7-10 1
17 支点用台阶螺丝 CBDGBR8-20 1
18 定位销 MSC5-15 2
19 金属垫圈 WSSB16-8-1 3
20 金属垫圈 WSSB16-5-2 1
21 带弹簧垫圈、平垫圈内六角螺栓 CBST6-25 4
203 板2 MVBLK-SSM-36D-6FE5B 1
204 支架 MVBLK-SSM-36D-7UG7S 1
206 铰链座 MVBLK-SSM-36D-L4YJ4 1
207 板3 MVBLK-SSM-36D-M2XHD 1
  • 上述零件表仅介绍了MISUMI零件。
    在下载零件表(CSV)栏目中,也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
