案例No.0098
案例名称: 需要绝缘的定位实例

树脂轴环(肩型)

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
CLJHN6-8-13

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No98中，单个零件编号为CLJHN6-8-13时)
装置总成	案例No_CAD形状	No0098_ASSY
单个零件	案例No_CAD形状_米思米型号	No0098_PARTS_CLJHN6-8-13

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

绝缘零件安装用

返回页首

风险信息

过度紧固引起的破损

返回页首

可选的尺寸

■肩型树脂轴环(尺寸选择型)

材质		颜色
聚缩醛		白色
聚缩醛		黑色
MC尼		蓝色
龙标准级		象牙色
MC尼	CDR2	黑色
龙导电级	CDR6	黑色
胶木板	纸类	颜色
胶木板	布类	浅褐色
氟树脂		白色
PEEK		灰色
环氧树脂玻璃纤维板		绿色

■尺寸选择（节选）

内径	轴环外径	全长 (指定单位0.5mm)	肩部厚度	肩部直径
φ2	φ4、5、6、8、10	10.0 - 30.0	5	轴环外径 +4
φ3	φ5、6、8、10	10.0 - 30.0
φ4	φ6、8、10、11、12、13、14、15、16、20、25	10.0 - 50.0
φ5	φ8、10、11、12、13、14、15、16、20、25
φ6	φ8、10、11、12、13、14、15、16、20、25
φ8	φ10、11、12、13、14、15、16、20、25、30	10.0 - 100.0
φ10	φ12、13、14、15、16、20、25、30、35、40、50
φ12	φ15、16、20、25、30、35、40、50
φ15	φ20、25、30、40、50、60
φ16	φ20、25、30、40、50、60

*根据材质，有的外径和长度不适用。
*详情请参阅产品页。

返回页首

精度信息

■肩型树脂轴环的精度

内径公差：　+0.3/+0.1
轴环外径公差：　0/-0.2
肩部直径公差：　0/-0.2
肩厚公差：　±0.1
全长公差：　0/-0.3

返回页首

绝缘定位销

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
MSIP6-20

　（正在施工）

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No98中，单个零件编号为CLJHN6-8-13时)
装置总成	案例No_CAD形状	No0098_ASSY
单个零件	案例No_CAD形状_米思米型号	No0098_PARTS_CLJHN6-8-13

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

绝缘零件定位用

返回页首

风险信息

外力引起的表面残缺

返回页首

可选的尺寸

■绝缘定位销

部位	材质
主体	布胶木板
金属芯	SUS304

■尺寸选择

外径	芯金径	长度 (5mm单位)
外径	芯金径	长度 (5mm单位)
φ6	φ3	8、10-40
φ8	φ4	10-40
φ9	φ4	15-50
φ10	φ5	15-50
φ12	φ6	20-50

返回页首

精度信息

■绝缘定位销的精度信息

外径公差(20℃)：　+0.03/0

返回页首

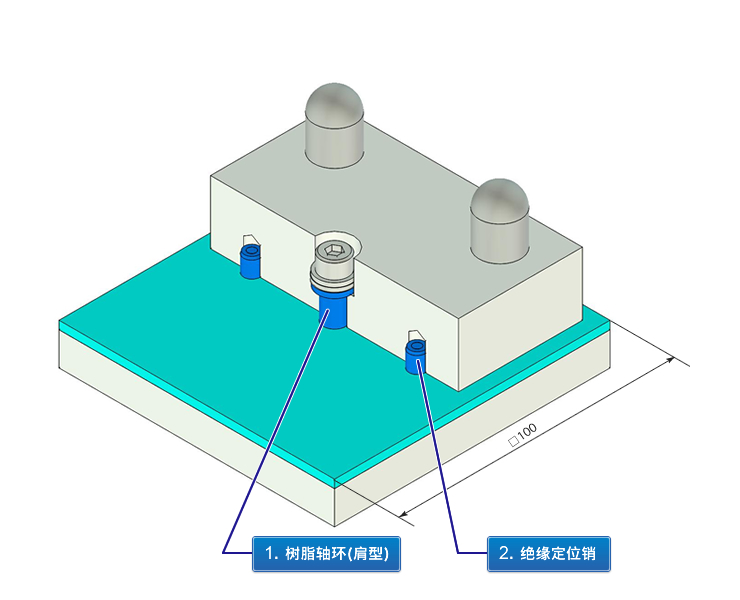

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

需要绝缘的夹具的绝缘示例。

设计要点

组合树脂等绝缘零件，避免上下零件接触。

本来全部使用绝缘材料是最完美的，但是为了节约成本本事例部分使用一般材料的基础上在接触部位使用了绝缘材料，从而实现绝缘化。
绝缘定位销仅适用于需要定位的场合。
使用绝缘定位销时，难以进行高精度的定位。
如果绝缘轴环的肩下长度比紧固零件短，则无法紧固，因此指定轴环的全长，用零件公差等进行调整。

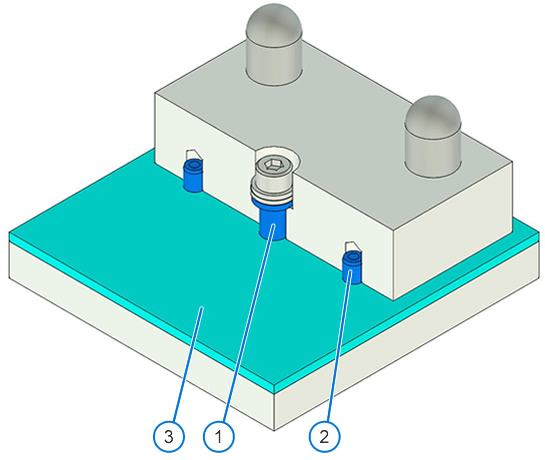

米思米零件表

下载CAD数据（选择单个零件）

关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

No.	零件名称	下载CAD数据（选择单个零件）
No.	零件名称	2D/DXF(V12)	3D/STEP(AP203)	3D/Solidworks®<=2012
1	树脂轴环(肩型)
2	绝缘定位销	正在施工	正在施工	正在施工
3	胶木板	正在施工	正在施工	正在施工
