案例No.0061
案例名称: 带通气孔定位销的使用方法

带通气孔定位销的使用方法

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
MSTP8-30

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.61中，单个零件编号为MSTP8-30时)
装置总成 案例No_CAD形状 No0061_ASSY
单个零件 案例No_CAD形状_米思米型号 No0061_PARTS_MSTP8-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

在盲孔中使用

返回页首

风险信息

压力下降与通气孔位置的方向性

返回页首

可选的尺寸

■定位销（正公差、一端螺纹型）

材质 硬度 销外径 长度
10 15 20 25 30 35 40 45 50 60 70 80
SUJ2 58HRC- φ5 ○ ○ ○ ○ ○ 　 　 　 　 　 　 　
φ6 ○ ○ ○ ○ ○ ○ ○ 　 ○ 　 　 　
φ8 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ10 　 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
φ12 　 　 ○ 　 ○ 　 ○ 　 ○ ○ ○ ○
φ13 　 　 　 　 　 　 ○ 　 ○ ○ ○ ○
φ16 　 　 　 　 　 　 ○ 　 ○ ○ ○ 　
SUS440C 58HRC- φ5 ○ ○ ○ 　 　 　 　 　 　 　 　 　
φ6 　 ○ ○ ○ ○ 　 　 　 　 　 　 　
φ8 　 ○ ○ ○ ○ ○ ○ 　 　 　 　 　
φ10 　 　 ○ ○ ○ ○ ○ ○ ○ ○ 　 　
φ12 　 　 　 　 ○ 　 ○ 　 ○ ○ 　 　
φ13 　 　 　 　 ○ 　 ○ 　 ○ ○ 　 　
SUS304 - φ5 ○ ○ ○ ○ ○ 　 　 　 　 　 　 　
φ6 ○ ○ ○ ○ ○ ○ ○ 　 　 　 　 　
φ8 　 ○ ○ ○ ○ ○ ○ ○ ○ 　 　 　

■通气槽深度

所有销径适用同一深度

返回页首

精度信息

■定位销（正公差、一端螺纹型）的精度信息

●销外径公差：　+0.01/+0.005

返回页首

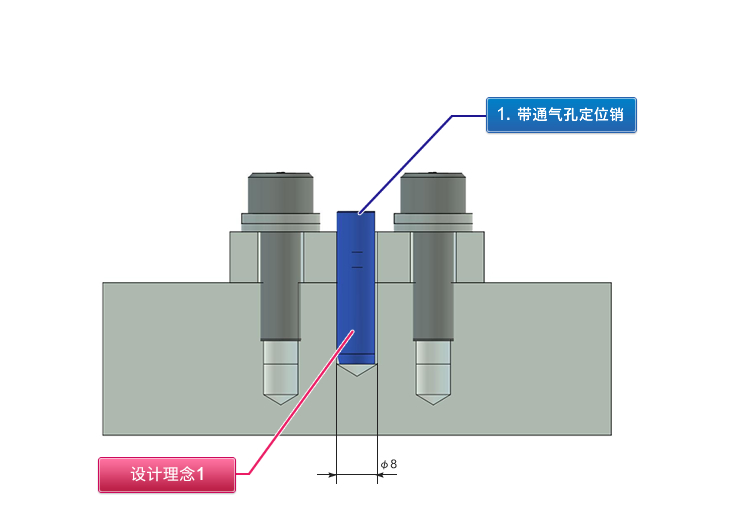

设计理念1：利用盲孔拔销的措施

在盲孔中使用定位销时，需要考虑以后能将销拔出。本案例中使用带螺纹孔的定位销。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了带通气孔定位销的示例。

设计要点

  • 需要对盲孔内排气时使用。

    对于H7孔，在紧配合时，内部的空气有时会影响组装。

  • 用于因内部的空气而导致无法顺利敲入时，或真空装置的真空到达时间有问题时。
  • 其他需要利用盲孔进行插拔而定位时，为了减轻封入的空气所产生的阻力而使用。
  • 定位具有方向性时，通气孔的位置可能会产生影响，需要注意。
  • 由于担心压入力(销的保持力)会下降，因此在拔出方向上产生外力时，需要注意。
  • 本案例中销的顶端突出至板外，一般应确定销的长度以免突出。

米思米零件表

  • 下载米思米零件表（CSV）

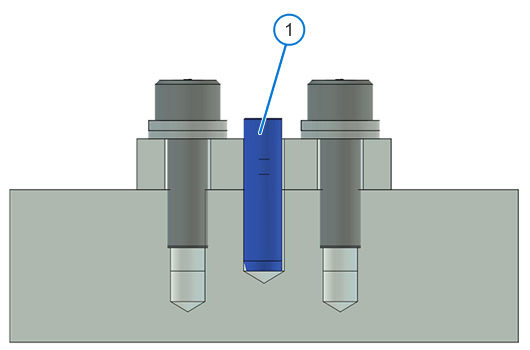

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 带通气孔定位销

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.61中，单个零件编号为MSTP8-30时)
    装置总成 案例No_CAD形状 No0061_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0061_PARTS_MSTP8-30

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.61中，单个零件编号为MSTP8-30时)
    装置总成 案例No_CAD形状 No0061_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0061_PARTS_MSTP8-30

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 7.43
参考交货期 2013-2014　FA工厂自动化用零件目录
1 带通气孔定位销 MSTP8-30

至该产品的WEB页面

仅网页刊登

 1 7.43 7.43 1天 1643

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
