案例No.0086
案例名称: 各种键的使用方法

平键(带拉拔螺孔)

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
KESM8-60

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No86中，单个零件编号为KESM8-60时)
装置总成	案例No_CAD形状	No0086_ASSY
单个零件	案例No_CAD形状_米思米型号	No0086_PARTS_KESM8-60

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

选型依据

为了方便更换

返回页首

可选的尺寸

■平键带拉拔螺孔

材质	抗拉强度
S45C	600N/mm²以上
SUS316	600N/mm²以上

■尺寸选择与各部分的尺寸

形状	宽度	长度指定单位5mm	高度	螺纹孔直径(粗牙)
两边方形两边圆形单边圆形	5	10-50	5	M3
	6	10-60	6
	7	15-60	7
	8	15-80	7
	10	15-80	8	M4
	12	20-80	8	M5
	14	30-90	9
	15	30-90	10
	16	40-100	10
	18	40-110	11	M6

返回页首

精度信息

■平键带拉拔螺孔型的精度度

宽度公差：　h9

宽度	容差
5	0 -0.030
6	0 -0.030
7	0 -0.036
8
10
12	0 -0.043
14
15
16
18

高度公差：

宽度	高度	容差
5	5	0 -0.030
6	6	0 -0.030
7	7	0 -0.036
8	7	0 -0.090
10	8
12	8
14	9
15	10
16	10
18	11	0 -0.110

返回页首

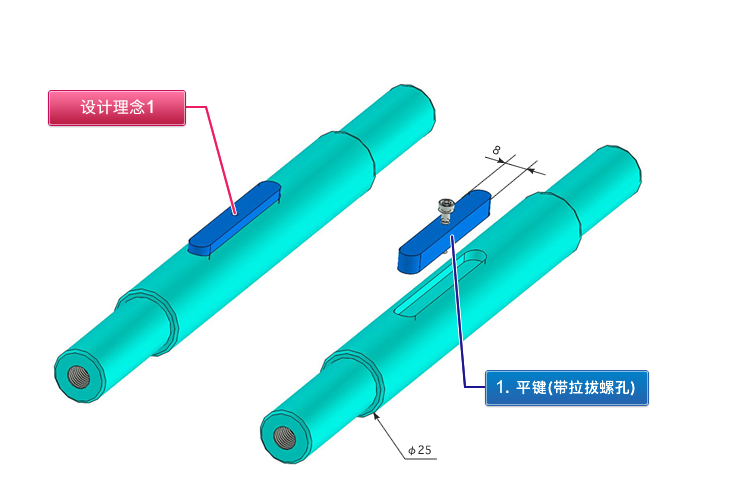

设计理念1：考虑到键的更换，采用带拉拔螺孔型

普通型(普通级)时，键与轴侧键槽的配合设定为过度配合~间隙配合。在可能会发生键更换的部位，为了便于更换，采用带螺纹孔(拉拔螺孔)型。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

平键(带拉拔螺孔)(精度信息)

设计要点

选择符合使用条件的键类型、尺寸。
关于键槽的配合尺寸，请参照JIS标准等，选择符合目的的键槽公差。
一般的使用方法多将键先套在轴上，然后套上联轴部。键槽公差的轴侧、联轴部侧除拧入型外，规定联轴部侧要大一些。
键的形状有如本案例一样的两边圆形(符号A)，其他还有两边方形(符号B)、单边圆形(符号C)。根据使用部位区分使用。
还应注意与使用的键相应的轴径。

米思米零件表

下载CAD数据（选择单个零件）

关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

No.	零件名称	下载CAD数据（选择单个零件）
2D/DXF(V12)	3D/STEP(AP203)	3D/Solidworks®<=2012

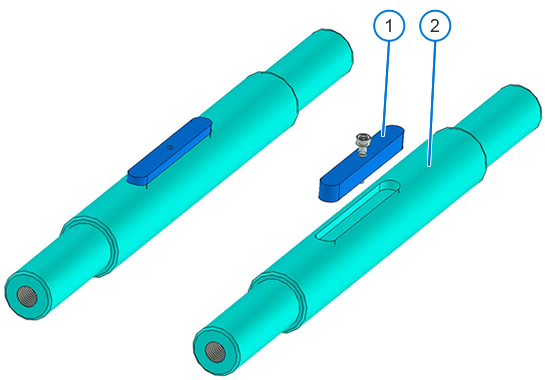

1	平键(带拉拔螺孔)
2	转轴

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No86中，单个零件编号为KESM8-60时)
装置总成	案例No_CAD形状	No0086_ASSY
单个零件	案例No_CAD形状_米思米型号	No0086_PARTS_KESM8-60

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

返回页首

下载CAD数据（装置总成）

下载CAD数据: 文件格式

关于CAD数据文件格式

未选择所需产品

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No86中，单个零件编号为KESM8-60时)
装置总成	案例No_CAD形状	No0086_ASSY
单个零件	案例No_CAD形状_米思米型号	No0086_PARTS_KESM8-60

返回页首

关于设备总成CAD数据的用途

总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。
