案例No.0087
案例名称: 型钢的固定
锥度垫圈
下载CAD数据
在此事例中所使用的米思米型号
ZTQ10-8
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No87中，单个零件编号为ZTQ10-8时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0087_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0087_PARTS_ZTQ10-8 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
锥面紧固用
风险信息
紧固时，角度调整作业繁琐
可选的尺寸
■锥度垫圈 方型
- 材质：SS400
- 表面处理：光泽镀锌
| 斜度 | 适用螺纹直径 | 孔径 | 外径 |
|---|---|---|---|
| 3°、5°、8° | M6 | φ7 | □16 |
| M8 | φ9 | □18 | |
| M10 | φ11 | □22 | |
| M12 | φ14 | □26 | |
| M16 | φ18 | □32 | |
| M20 | φ21 | □40 | |
| M24 | φ27 | □52 |

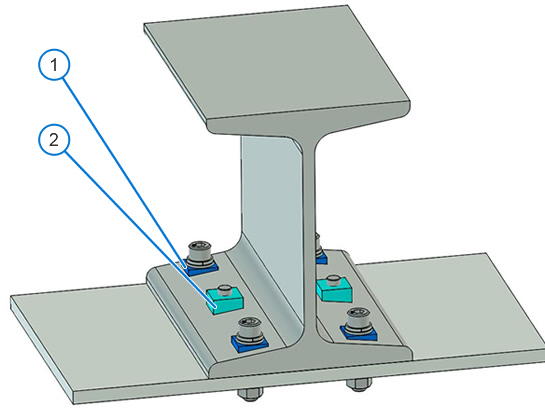

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

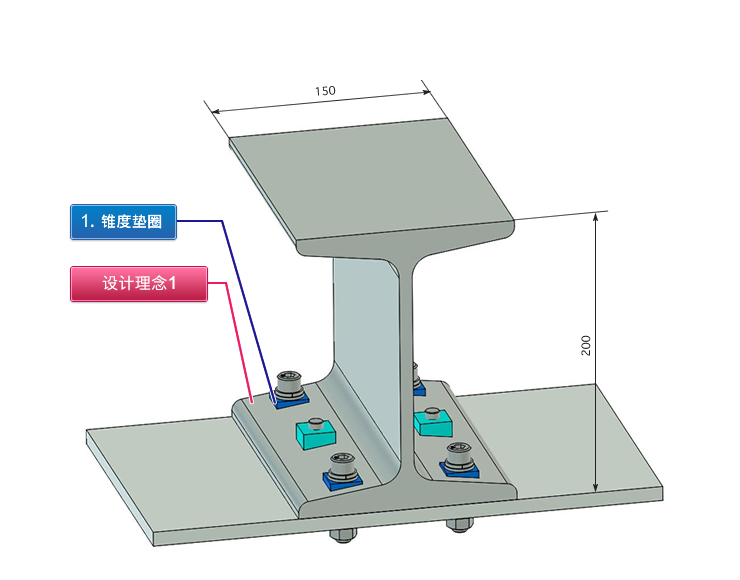

- 在型钢坡度部分的连接方法示例。
设计要点
- 关于各种型钢的斜度，请参照JIS标准等，选择适合的角度。
■槽形钢、工字钢的斜度
槽形钢(JIS G3192)
HxB：75x40～380x100
工字钢(JIS G3192)
HxB：100x75～600x190
- 由于需要一边调整角度面一边作业，组装作业繁琐，因此应考虑减少使用部位。
