案例No.0085
案例名称: 带螺孔螺栓的使用实例

螺纹型螺栓

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
TSCB10-25-5

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No85中，单个零件编号为TSCB10-25-5时)
装置总成 案例No_CAD形状 No0085_ASSY
单个零件 案例No_CAD形状_米思米型号 No0085_PARTS_TSCB10-25-5

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

安装于没有空间的部位之必要性

返回页首

可选的尺寸

■螺纹型螺栓

  • 材质：相当于SUS304
  • 强度分类：相当于A2-50
螺栓
螺纹直径
（粗牙）		 螺纹孔 颈长
螺纹直径
（粗牙）		 螺栓螺纹长度
10 12 16 20 25 30 35
M6 M3 4.5 ○ ○ ○ ○ ○ 　 　
M8 M4 6 ○ 　 ○ 　 ○ ○ 　
M10 　 　 ○ 　 　 　 　
M5 7.5 　 　 　 ○ ○ 　 　
M12 M6 9 　 　 　 ○ 　 　 　
M16 M8 12 　 　 　 　 　 ○ ○

返回页首

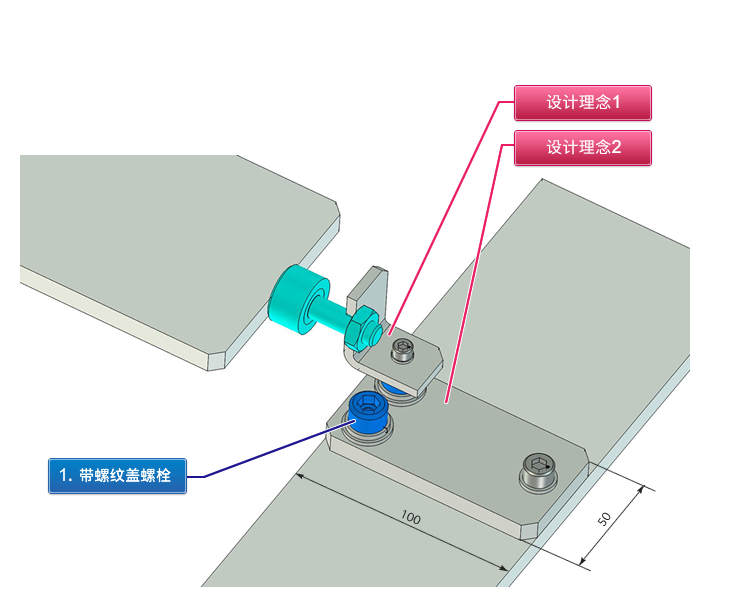

设计理念1：安装座面的省空间化

利用其他零件的安装空间安装另外的零件，实现了安装座面的省空间化。但不能用于固定重要零件。

设计理念2：降低成本

减少对板的螺纹加工。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 带螺纹盖螺栓的使用示例。
  • 本案例中在其他零件的安装部位组装了挡块。

设计要点

  • 该螺栓仅限在螺纹加工困难的极狭窄空间使用，或在不对原有装置进行追加加工而组装零件时使用。
  • 由于螺纹孔必然变小，因此不宜用于重要零件的固定。

    ■带螺纹盖螺栓外螺纹－内螺纹对应表

    外螺纹直径 螺纹直径 自顶端的
    螺孔深度(参考)
    M6 M3 7.5
    M8 M4 10
    M10 M4 11
    M5 12.5
    M12 M6 15
    M16 M8 20
  • 由于螺栓上端未进行精加工，因此无法确保良好的座面。用螺栓安装的零件仅限可有一定粗燥座面的零件。
  • 本案例中增加了带聚氨酯限位螺栓，一般仅限于极轻负载的场合。(适用于传感器发讯块等不承受负载的零件。)
  • 当为承受负载的挡块时，将螺帽的安装位置置于相反侧，以防止因停止负载引起的螺帽松动。

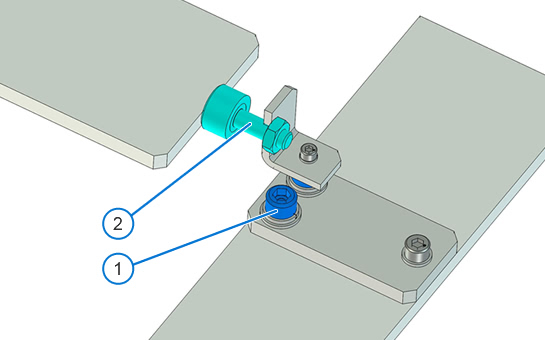

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 螺纹型螺栓
    2 带聚氨酯限位螺栓

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No85中，单个零件编号为TSCB10-25-5时)
    装置总成 案例No_CAD形状 No0085_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0085_PARTS_TSCB10-25-5

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No85中，单个零件编号为TSCB10-25-5时)
    装置总成 案例No_CAD形状 No0085_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0085_PARTS_TSCB10-25-5

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 99.80
参考交货期 2013-2014　FA工厂自动化用零件目录
1 螺纹型螺栓 TSCB10-25-5

至该产品的WEB页面

至类似产品的WEB页面

 2 38.67 77.34 9天 1591
2 带聚氨酯限位螺栓 UNAH10-30

至该产品的WEB页面

至类似产品的WEB页面

 1 22.46 22.46 1天 1214

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
