- > 案例No.0078 气幕
案例No.0078
案例名称: 气幕
空气喷嘴
下载CAD数据

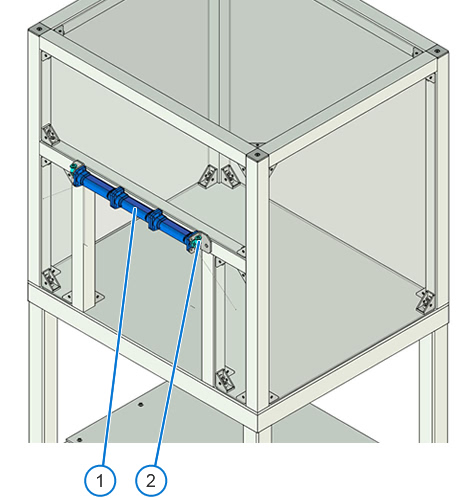

在此事例中所使用的米思米型号
AFTRV20
（正在施工）
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No78中，单个零件编号为AFTRV20时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0078_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0078_PARTS_AFTRV20 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
最适用于气幕
可选的尺寸
■90度空气喷嘴纵向吹气型
| 材质 | 最高使用压力 | 耐热 温度 |
连接管用 螺纹直径 |
孔数 | 法兰规格 | 全长 |
|---|---|---|---|---|---|---|
| 热可塑性树脂 （ABS树脂） |
0.7MPa | 70℃ | 2-Rc1/4 | 33-φ1 | 25ｘ38.4 | 100 |
速度·负载（负载信息）
■90度空气喷嘴纵向吹气型的空气流量
空气流量（0.3MPa时） 1080L/Min

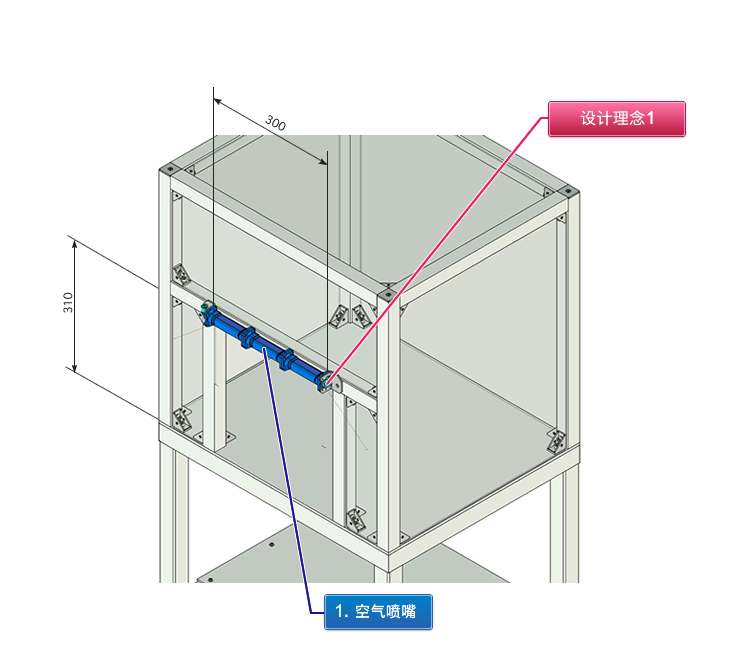

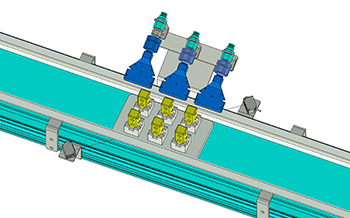

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点
- 使用了空气喷嘴(连接型)的气幕示例。
- 本案例的目的旨在屏蔽用框架拼起的棚内外环境。
设计要点
- 考虑根据目的配置喷嘴。本案例使用0度空气喷嘴、纵向吹气型构建气幕。
- 为了达到预期的屏蔽效果，参考特性表等设计使用圧力和连接的喷嘴数量。
- 根据需要设置气压调节器。
- 本案例连接了3个喷嘴，连接的喷嘴个数多时，应探讨利用连接部的螺栓孔固定该部分，或从中间位置供给空气。
