案例名称: 圆筒工件的吹气工序

圆头型空气喷嘴

下载CAD数据

在此事例中所使用的米思米型号
ARDP1.0-6

 (正在施工)

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.77中,单个零件编号为ARDP1.0-6时)
装置总成 案例No_CAD形状 No0077_ASSY
单个零件 案例No_CAD形状_米思米型号 No0077_PARTS_ARDP1.0-6

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

需要进行圆形喷射

返回页首

可选的尺寸

■圆头型空气喷嘴

材质 最高使用压力 耐热温度
聚丙烯(PP) 0.7MPa 70℃
A5052P 1.0MPa 200℃
SUS303

■规格详情

孔径 孔数 管用螺纹直径 全长 六角对边间距
φ1.0 6 R1/4 25 14
8
φ1.4 6
8

返回页首

速度·负载(负载信息)

■圆头型空气喷嘴的空气流量

孔径 孔数 空气流量L/Min(0.3MPa时)
φ1.0 6 190
8 250
φ1.4 6 350
8 480

返回页首

90度空气喷嘴

下载CAD数据

在此事例中所使用的米思米型号
AFTRW30

 (正在施工)

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.77中,单个零件编号为ARDP1.0-6时)
装置总成 案例No_CAD形状 No0077_ASSY
单个零件 案例No_CAD形状_米思米型号 No0077_PARTS_ARDP1.0-6

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

配管和喷嘴的布局

返回页首

可选的尺寸

■90度空气喷嘴

类型 材质 最高使用压力 耐热
温度
连接管用
螺纹直径
孔数 总宽 全长
标准型 热可塑性树脂
(ABS树脂)
0.7MPa 70℃ R1/4 16-φ1 56 47
紧凑型 R1/8 8-φ0.6×1.5 23.9 25.5

返回页首

速度·负载(负载信息)

■90度空气喷嘴的空气流量

类型 空气流量L/Min(0.3MPa时)
标准型 560
紧凑型 260

返回页首

设计理念1:组合使用不同类型的喷嘴

空气喷嘴品种多样,可从中选最符合用途的产品。

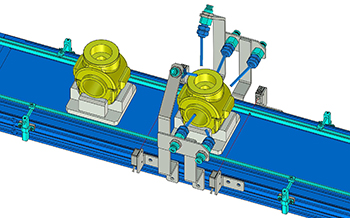

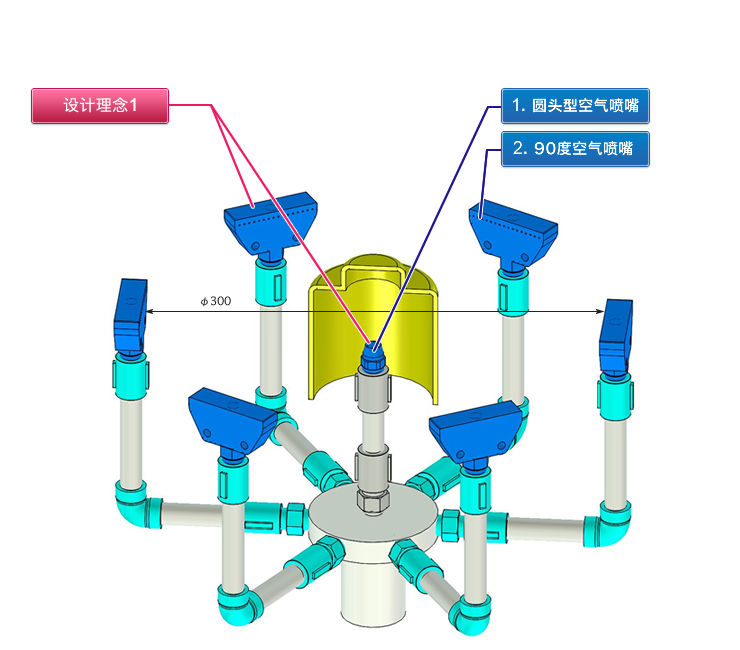

本案例中需要对圆筒形工件的内外同时送风,因此组合使用圆头型空气喷嘴和90度空气喷嘴。

※在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 使用了平头型送风喷嘴和90度空气喷嘴的圆筒零件的送风示例。
  • 从工件的内外、两方同时送风。

预想的工件

  • 圆筒形工件
    (例:冲压品、树脂成形品等)

设计要点

  • 考虑根据工件的形状配置相应的喷嘴

    ■MiSUMi的喷嘴系列

    *只需点击照片即可链接到产品页面。

    分类 名称 形状 特长
    平头型 平头型空气喷嘴 标准型 平流
    标准喷嘴
    加宽型 喷射口宽度约为标准型的2倍。
    紧凑型 喷射口宽度约为标准型的一半。
    鼓风机用 鼓风机用、大容量
    适合于长时间喷射
    90度空气喷嘴 标准型 喷射口相对于输入为90度
    紧凑型 喷射口宽度约为标准型的一半。
    圆柱形 圆头型空气喷嘴 圆形直线空气喷射
    橡胶喷嘴 音速级送风
    强大的冲击力
    经济型空气喷嘴 扇状喷射
    有狭小、加宽型
    点式喷嘴 可进行±30度的喷射方向调整
    前端橡皮管 外螺纹/内螺纹型、块状 前端口径为φ1~6的
    橡皮管喷嘴
    外螺纹+内螺纹型、接头 上述安装方法
    一览表
    管式喷嘴 从直径为φ10以下的铜管、SUS管的
    管体喷射
    送风用铜管 从直径为φ10以下的铜管、SUS管的
    前端喷射
    带安装板 带上述安装板
    钢管 钢管喷嘴 从直径为φ10.5以上的铜管的
    管体喷射
    铜管开口 从直径为φ10.5以上的铜管的
    管体开口喷射
  • 同时考虑削减空气消耗量(喷嘴数量、空气压力)
  • 根据需要设置气压调节器
  • 由于不是在输送机传送途中放入工件的构造,因此工件的放入、取出应另行设计适当的装载机/卸载机

    投放工件的装置称为“装载机”、取出工件的装置称为“卸载机”。用于组合使用了直线运动机构和夹具的所谓拾放装置和机器人。

  • 根据喷吹对象和用途(冷却、干燥),应考虑周围环境。
