米思米案例库

案例No.0075
案例名称: 薄板的清洗吹气工序

喷气喷嘴(增幅型)

下载CAD数据 | 选型依据 | 构造信息 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
AFTAD15

　（正在施工）

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No75中，单个零件编号为AFTAD15时)
装置总成 案例No_CAD形状 No0075_ASSY
单个零件 案例No_CAD形状_米思米型号 No0075_PARTS_AFTAD15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

需要足够的流量。

返回页首

构造信息

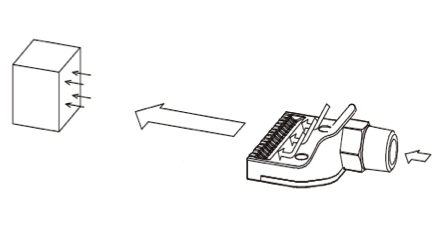

■送风喷嘴(增幅型)

  • ・从喷嘴前端的梳状齿和后方的增量孔卷入空气，增大空气流量和流速的构造。
  • ・由于是卷入周围的空气后喷射，因此能以少量的空气获得强大的冲击力。

返回页首

可选的尺寸

■喷气喷嘴增幅型

材质 最高使用
压力		 耐热
温度		 空气流量
(0.3MPa时)		 连接管用螺纹直径 吹气口宽度 总宽 全长
PPS树脂 0.7MPa 200℃ 440NL/min Ｒ1/4 46 52 57.3
A5052P 0.4MPa 60 60

返回页首

速度·负载（负载信息）

■喷气喷嘴增幅型的空气流量

空气流量（0.3MPa时）　440NL/min

返回页首

滚轮

下载CAD数据 | 选型依据 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
HROJS38-413

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No75中，单个零件编号为AFTAD15时)
装置总成 案例No_CAD形状 No0075_ASSY
单个零件 案例No_CAD形状_米思米型号 No0075_PARTS_AFTAD15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

传送用

返回页首

可选的尺寸

■传送带用滚轮(轴组装型)

材质 表面处理 轴承
滚轮 轴 销 轮·轴·销
芯材 轮
STKM 钢 钢 钢 铬酸盐光泽处理 压制轴承

■各部分的尺寸

滚轮长度 公称
No.		 滚轮外径 轴孔直径 轴长度 轴(带销)
公称直径 实际直径
113 19 φ19.1 φ6.2 滚轮长度+22 φ6 φ5.9
163 22 φ22.2
213 28 φ28.6 φ8.2 滚轮长度+22 φ8 φ7.85
263 38 φ38.1 φ12.2 滚轮长度+27 φ12 φ11.8
313 42 φ42.7
413 50 φ50.8
513 57 φ57.2

*没有公称No.22的长度163、263。

返回页首

速度·负载（负载信息）

■传送带用滚轮的强度

(N)

　 滚轮长度(mm)
公称No. 113 163 213 263 313 413 513
19 431 318 205 436 343 294 206
22 431 − 205 − 343 294 206
28 490 490 490 450 687 588 412
38 1342 1342 1342 1132 922 785 588
42 1667 1628 1589 1310 1030 883 745
50 1716 1628 1648 1584 1520 1442 1147
57 2354 2206 2059 1912 1765 1471 1157

返回页首

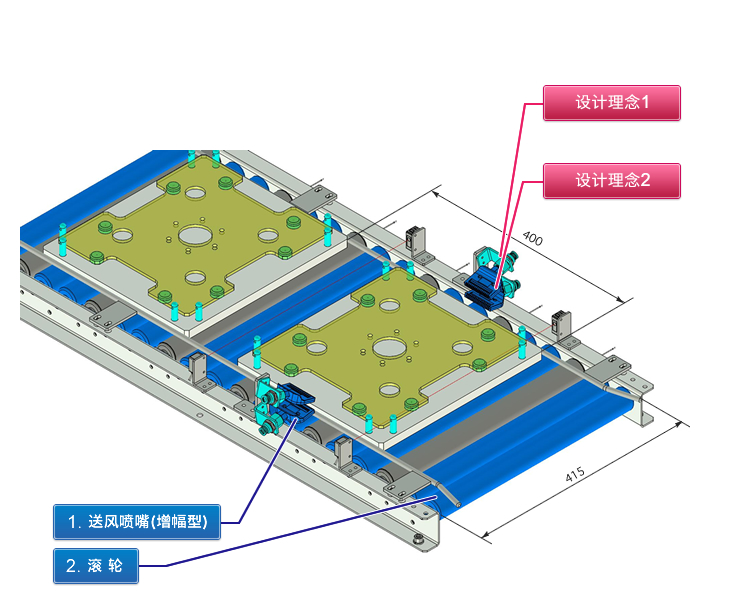

设计理念1:考虑吹气角度的可调整性

通过使用喷嘴接头，可调整吹气角度。(本事案例中为固定)

设计理念2:选用最合适的喷嘴

空气喷嘴品种多样，可从中选择最符合用途的产品。
本案例中使用平头形状増幅型，可正反面同时喷吹。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了送风喷嘴(增幅型)的薄板零件吹气示例。

预想的工件

  • 传送托盘上的薄板工件。

设计要点

  • 考虑根据工件的形状配置相应的喷嘴。

    ■MiSUMi的喷嘴系列

    *只需点击照片即可链接到产品页面。

    分类 名称 形状 特长
    平头型 平头型空气喷嘴 标准型 平流
    标准喷嘴
    加宽型 喷射口宽度约为标准型的2倍。
    紧凑型 喷射口宽度约为标准型的一半。
    鼓风机用 鼓风机用、大容量
    适合于长时间喷射
    90度空气喷嘴 标准型 喷射口相对于输入为90度
    紧凑型 喷射口宽度约为标准型的一半。
    圆柱形 圆头型空气喷嘴 圆形直线空气喷射
    橡胶喷嘴 音速级送风
    强大的冲击力
    经济型空气喷嘴 扇状喷射
    有狭小、加宽型
    点式喷嘴 可进行±30度的喷射方向调整
    前端橡皮管 外螺纹/内螺纹型、块状 前端口径为Ø1～6的
    橡皮管喷嘴
    外螺纹＋内螺纹型、接头 上述安装方法
    一览表
    管式喷嘴 从直径为φ10以下的铜管、SUS管的
    管体喷射
    送风用铜管 从直径为φ10以下的铜管、SUS管的
    前端喷射
    带安装板 带上述安装板
    钢管 钢管喷嘴 从直径为φ10.5以上的铜管的
    管体喷射
    铜管开口 从直径为φ10.5以上的铜管的
    管体喷射
  • 同时考虑削减空气消耗量（喷嘴数量、空气压力）。
  • 安装光电传感器，仅在检测工件时送风。
    　(1) 相对于流动方向，在前后配置传感器（本案例）
    　(2) 相对于流动方向，斜向配置传感器
  • 适用于输送机传送方式场合等。
  • 根据需要设置气压调节器。
  • 空气增幅型由于是卷入周围的空气后增幅，因此在清洁时，如果尘埃在喷嘴周围飞舞，可能会堵塞増幅口。设计时应根据需要设置吸引装置等，考虑整体的空气流动。
  • 根据喷吹对象和用途(冷却、干燥），应考虑周围环境。

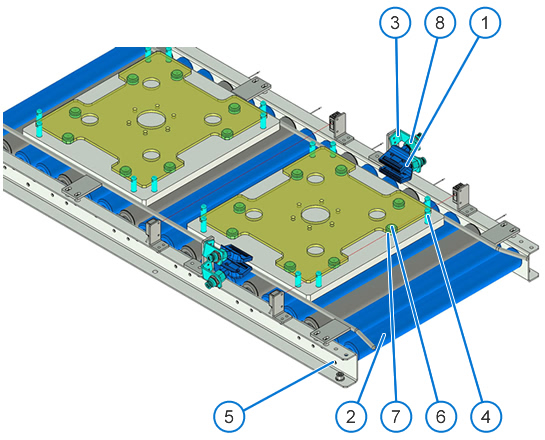

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 喷气喷嘴(增幅型) 正在施工 正在施工 正在施工
    2 滚轮
    3 L型钣金支架 正在施工 正在施工 正在施工
    4 普通导销
    5 杆
    6 圆点衬垫
    7 金属垫圈
    8 快速管接头（隔离式直接头型）

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No75中，单个零件编号为AFTAD15时)
    装置总成 案例No_CAD形状 No0075_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0075_PARTS_AFTAD15

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No75中，单个零件编号为AFTAD15时)
    装置总成 案例No_CAD形状 No0075_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0075_PARTS_AFTAD15

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 5,515.62
参考交货期 2013-2014　FA工厂自动化用零件目录
1 喷气喷嘴(增幅型) AFTAD15

至该产品的WEB页面

至类似产品的WEB页面

 4 101.97 407.88 1天 2348
2 滚轮 HROJS38-413

至该产品的WEB页面

至类似产品的WEB页面

 13 116.62 1516.06 11天 942
3 L型钣金支架 FALBS-SPB-T3.2-A47-B25-L25-X12.5-H35-DA16-Y7-V11-S17-MA3

至该产品的WEB页面

至类似产品的WEB页面

 4 84.79 339.16 13天 仅网页刊登
4 普通导销 RGPS10-30

至该产品的WEB页面

至类似产品的WEB页面

 16 92.60 1481.60 11天 仅网页刊登
5 杆 RDOB12-415-WMC6

至该产品的WEB页面

至类似产品的WEB页面

 2 97.84 195.68 11天 1679
6 圆点衬垫 PDUPK20

至该产品的WEB页面

至类似产品的WEB页面

 16 61.00 976.00 9天 仅网页刊登
7 金属垫圈 FWSSB-D20-V3-T5

至该产品的WEB页面

至类似产品的WEB页面

 16 31.23 499.68 3天 1529
8 快速管接头（隔离式直接头型） MSSB8-2

至该产品的WEB页面

至类似产品的WEB页面

 4 24.89 99.56 1天 2303

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
