案例No.0076
案例名称: 多个零件的同时吹气工序
平头型送风喷嘴
下载CAD数据
在此事例中所使用的米思米型号
AFTS15
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.76中，单个零件编号为AFTS15时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0076_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0076_PARTS_SCSBS10-16 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
需要大范围送风
可选的尺寸
■平头型空气喷嘴(标准型)
| 流入口螺纹形状 | 连接管用螺纹直径 | 材质 | 最高使用压力 | 耐热温度 | 总宽 | 全长 |
|---|---|---|---|---|---|---|
| 外螺纹 | R1/4 | 热可塑性树脂（变性PPE） | 0.7MPa | 110℃ | 56 | 76.5 |
| A5052P | 0.4MPa | 200℃ | 58 | 78 | ||
| SUS304 | ||||||
| 内螺纹 | Rc1/4 | 热可塑性树脂（变性PPE） | 0.7MPa | 110℃ | 56 | 76.5 |
速度·负载（负载信息）
■平头型空气喷嘴(标准型)的空气流量
| 孔数 | 空气流量 L/min(0.3MPa时） |
|---|---|
| 15-□0.7 | 300 |
| 15-□0.9 | 470 |
| 15-□1.2 | 810 |
喷嘴接头
下载CAD数据
在此事例中所使用的米思米型号
NJMS2-2
下载CAD数据
下载CAD数据: 文件格式
关于CAD数据文件格式
希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。
关于CAD文件名格式
采用以下规则命名。
| 案例库 CAD形状 | 案例库 CAD文件名 | 具体案例 (在案例No.76中，单个零件编号为AFTS15时) |
|---|---|---|
| 装置总成 | 案例No_CAD形状 | No0076_ASSY |
| 单个零件 | 案例No_CAD形状_米思米型号 | No0076_PARTS_SCSBS10-16 |
关于SolidWorks的宏文件
扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。
- 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
- 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
- 要求指定SolidWorks文件的保存地址时，指定保存地址。
- 自动生成模式。
选型依据
喷嘴前端角度可进行±25°调节。
可选的尺寸
■喷嘴接头
| 连接型 | 材质 | 最高使用压力 | 球头 活动范围 |
|---|---|---|---|
| 外・内螺纹型 | SUS303 | 1.0MPa | 50° |
| 内・内螺纹型 |
■尺寸选择与各部分的尺寸
| 连接型 | 呼称No. | 管用螺纹直径 | 全长 | 管内径 | 对边间距 | |
|---|---|---|---|---|---|---|
| 活动侧（输出） | 固定侧（输入） | |||||
| 外・内螺纹型 | 1−1 | Rc1/8 | R1/8 | 32 | φ5.5 | 22 |
| 1−2 | Rc1/8 | R1/4 | 36 | φ8 | 22 | |
| 2−2 | Rc1/4 | R1/4 | 41 | φ8 | 29 | |
| 2−3 | Rc1/4 | R3/8 | 43 | φ11 | 29 | |
| 3−3 | Rc3/8 | R3/8 | 49 | φ11 | 35 | |
| 内・内螺纹型 | 1−1 | Rc1/8 | Rc1/8 | 24 | - | 22 |
| 1−2 | Rc1/8 | Rc1/4 | 24 | - | 22 | |
| 2−2 | Rc1/4 | Rc1/4 | 30 | - | 29 | |
| 2−3 | Rc1/4 | Rc3/8 | 30 | - | 29 | |
| 3−3 | Rc3/8 | Rc3/8 | 35 | - | 35 | |

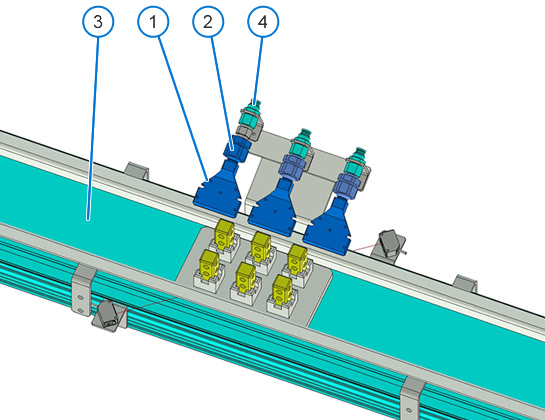

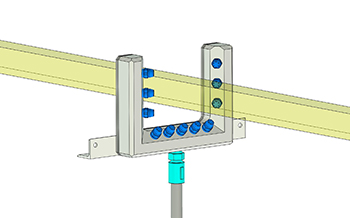

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。
特点

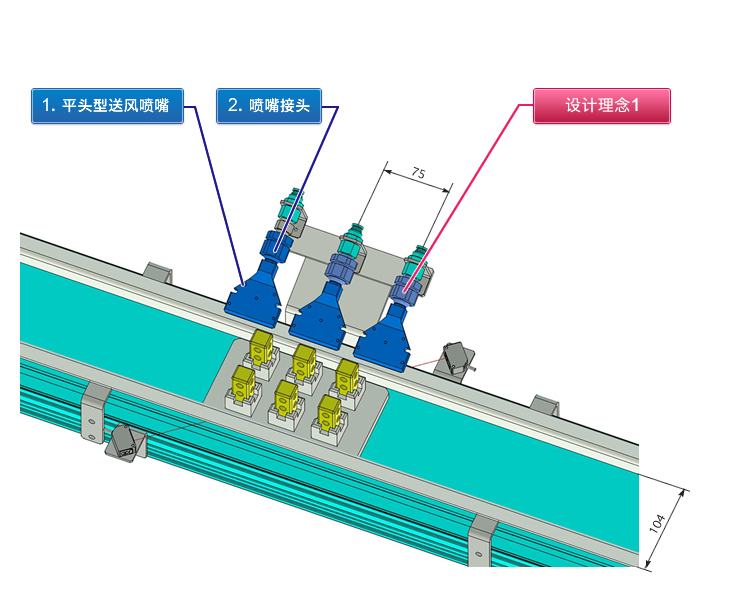

- 使用了平头型送风喷嘴和喷嘴接头的多个零件的送风示例。
- 喷嘴接头前端角度可进行±25°调节。。
预想的工件
- 小零件
（例：机加工零件、铸件等）
设计要点
- 考虑根据工件的形状配置相应的喷嘴。需要调整角度时，可如同本案例一样探讨同时使用喷嘴接头。
■MiSUMi的喷嘴系列
*只需点击照片即可链接到产品页面。
分类 名称 形状 特长 平头型 平头型
空气喷嘴标准型
平流
标准喷嘴加宽型
喷射口宽度约为标准型的2倍。 紧凑型
喷射口宽度约为标准型的一半。 鼓风机用
鼓风机用、大容量
适合于长时间喷射90度
空气喷嘴标准型
喷射口相对于输入为90度 紧凑型
喷射口宽度约为标准型的一半。 圆柱形 圆头型空气喷嘴
圆形直线空气喷射 橡胶喷嘴
音速级送风
强大的冲击力经济型空气喷嘴
扇状喷射
有狭小、加宽型点式喷嘴
可进行±30度的喷射方向调整 前端橡皮管 外螺纹/内螺纹型、块状
前端口径为φ1～6的
橡皮管喷嘴外螺纹＋内螺纹型、接头
上述安装方法
一览表管式喷嘴
从直径为φ10以下的铜管、SUS管的
管体喷射送风用铜管
从直径为φ10以下的铜管、SUS管的
前端喷射带安装板
带上述安装板 钢管 钢管喷嘴
从直径为φ10.5以上的铜管的
管体喷射铜管开口
从直径为φ10.5以上的铜管的
管体开口喷射 - 同时考虑削减空气消耗量（喷嘴数量、空气压力）
- 安装光电传感器，仅在检测工件时送风。
(1) 相对于流动方向，在前后配置传感器
(2) 相对于流动方向，斜向配置传感器(本案例) - 适用于输送机传送方式场合等。
- 根据需要设置气压调节器。
- 如果在喷射的上游和下游出现吹气效果差异，可探讨反向添加相同的站。
- 根据喷吹对象和用途(冷却、乾燥），应考虑周围环境。
