米思米案例库

案例No.0074
案例名称: 金属板零件和支柱零件的应用

底座用支架(背面安装型)

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
PFPB15

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.74中，单个零件编号为PFPB15时)
装置总成 案例No_CAD形状 No0074_ASSY
单个零件 案例No_CAD形状_米思米型号 No0074_PARTS_PFPB15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

适用于拔出方向负载(背面安装型)

返回页首

可选的尺寸

■底座用支架 背面安装型

形状 材质 表面处理
法兰 嵌入式法兰型
○ ○ S45C 四氧化三铁保护膜
○ ○ 无电解镀镍
○ − SUS304 −
支柱
穴径		 法兰 嵌入式法兰型
S45C SUS304 S45C
四氧化三铁 无电解 - 四氧化三铁 无电解
φ6 ○ ○ ○ − −
φ8 ○ ○ ○ − ○
φ10 ○ ○ ○ − −
φ12 ○ ○ ○ ○ ○
φ13 − −
φ15 ○ ○ ○ − ○
φ16 ○ ○
φ20 ○ ○ ○ ○ ○
φ25 ○ ○ ○ ○ ○
φ30 ○ ○ ○ ○ ○

■各部分的尺寸

支柱
孔径		 两面切割法兰型 安装
高度		 支支柱孔深度 法兰安装孔 嵌入部 支柱安装
螺纹直径
外径 宽度 厚度 孔数 直径 外径 长度
φ6 φ28 12 5 16 9 2 φ3.5 φ12 5 M3
φ8 φ32 15 22 12 φ4.5 φ15 M4
φ10 φ38 18 8 26 15 φ18 M5
φ12 φ42 20 8 32 18 φ5.5 φ20 5 M6
φ13
φ15 φ48 32 10 40 23 4 φ5.5 φ25 5 M8
φ16
φ20 φ55 38 10 50 31 φ6.6 φ30 5 M10
φ25 φ75 50 15 62 38 φ9 φ38 M12
φ30 φ80 55 75 45 φ45 M16

返回页首

精度信息

■底座用支架(背面安装型)的精度信息

支柱孔径公差：　H7

台阶部外径公差：　h7

相对于支柱孔法兰面的垂直度公差：　0.02

相对于支柱孔台阶部的同轴度公差：　0.02

相对于法兰面台阶部的垂直度公差：　0.02

返回页首

底座用支架(圆柱型)

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
SAYA15

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.74中，单个零件编号为PFPB15时)
装置总成 案例No_CAD形状 No0074_ASSY
单个零件 案例No_CAD形状_米思米型号 No0074_PARTS_PFPB15

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面仅网页刊登

返回页首

选型依据

垂直位置調整可能

返回页首

可选的尺寸

■底座用支架 圆柱型

安装孔型 材质 表面处理
通孔 螺纹孔 沉孔
○ ○ ○ SS400 四氧化三铁保护膜
○ ○ ○ 无电解镀镍
○ ○ − A5056 黑色阳极氧化处理
○ − − SUS304 −

■尺寸选择与各部分的尺寸

支柱
孔径		 外径 总高 通孔 螺纹孔 沉孔
孔径 螺纹孔径 孔径 沉孔直径 沉孔深度
φ10 φ32 19 φ5 M5 φ5 φ8 4.6
φ12
φ15 φ40 21 φ7 M6 φ6 φ9.5 5.5
φ20 φ45 29 φ7 M6 φ6 φ9.5 5.5
φ25 φ55 34 φ9 M8 φ7 φ11 6.5
φ30 φ60 44
φ35 φ70 49 φ11 M10 φ9 φ14 9
φ40 φ75 59
φ50 φ90 69 φ14 M12 φ11 φ17.5 11

返回页首

精度信息

■底座用支架圆柱型的精度信息

支柱孔径公差：　H7

相对于支柱孔安装面的垂直度公差：　0.02

返回页首

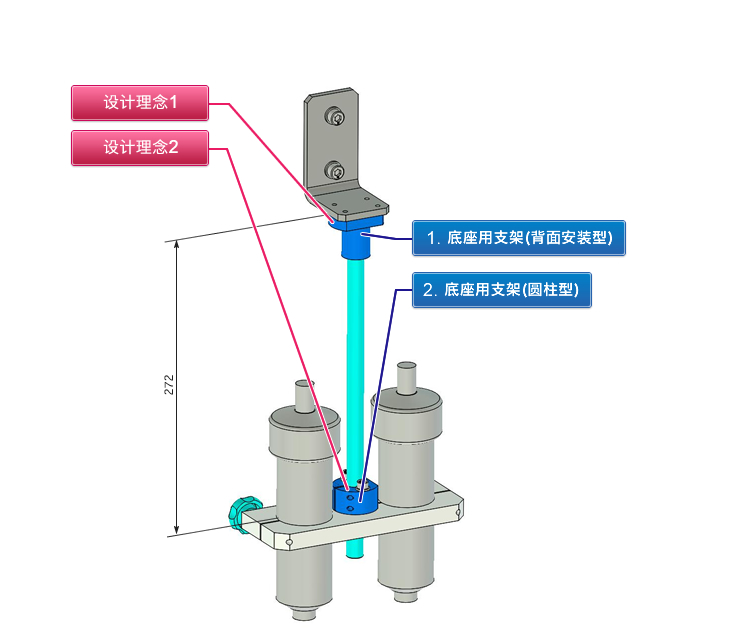

设计理念1:防止掉落

支撑杆的底座用支架不使用螺丝固定而使用背面安装型，相对于落下方向，因振动而产生的松动所造成的影响很小。

设计理念2:灵活使用外购品以降低成本

安装仪器时，灵活使用外购的底座用支架等，可减少设计工时。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了底座用支架、杆的滤筒吊具示例。
  • 设想将备用滤筒设置在装置内部。

设计要点

  • 考虑到更换滤筒时的作业性，确定将滤筒设置在装置内的何处。
  • 为了不使用工具而作业，通过旋钮操作进行滤筒的补充、拆卸作业，且滤筒被分别固定，以便能单个拆卸。

    固定滤筒的板根据每个滤筒的位置进行了开槽加工，使滤筒可单独安装或拆卸。

  • 滤筒过重时，或装置产生振动时，安装在装置上的支架应使用钢材(例：角材等)，以确保刚性。

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 底座用支架(背面安装型)
    2 底座用支架(圆柱型)
    3 六角旋钮
    4 杆

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.74中，单个零件编号为PFPB15时)
    装置总成 案例No_CAD形状 No0074_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0074_PARTS_PFPB15

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No.74中，单个零件编号为PFPB15时)
    装置总成 案例No_CAD形状 No0074_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0074_PARTS_PFPB15

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

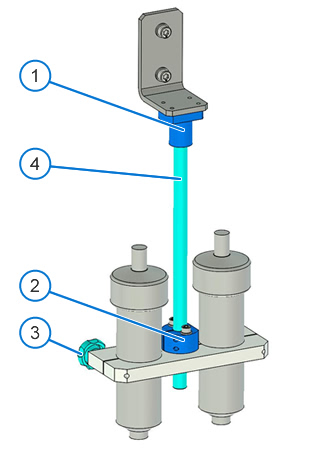

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小計金額(单位:元)
米思米零件表刊载的合计金额 388.50
参考交货期 2013-2014　FA工厂自动化用零件目录
1 底座用支架(背面安装型) PFPB15

至该产品的WEB页面

仅网页刊登

 1 100.00 100.00 11天 1496
2 底座用支架(圆柱型) SAYA15

至该产品的WEB页面

仅网页刊登

 1 191.00 191.00 11天 仅网页刊登
3 六角旋钮 SKN6-Y

至该产品的WEB页面

仅网页刊登

 2 9.39 18.78 9天 2146
4 杆 RDOB15-450-MC8

至该产品的WEB页面

仅网页刊登

 1 78.72 78.72 11天 1679

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。

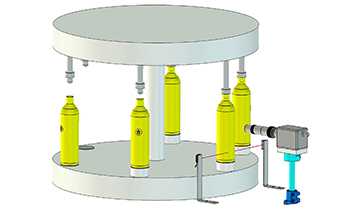

其他参考案例
