案例No.0090
案例名称: 滚筒刷的应用实例

滚筒刷

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
BRUSNR20-100-150-120

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No90中，单个零件编号为BRUSNR20-100-150-120时)
装置总成 案例No_CAD形状 No0090_ASSY
单个零件 案例No_CAD形状_米思米型号 No0090_PARTS_BRUSNR20-100-150-120

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

向标签压紧装置施加适当的负载

返回页首

风险信息

刷子的老化、磨损

返回页首

可选的尺寸

■滚筒刷(板型滚筒刷/密集型/间距指定型)

部位 材质
刷毛材质 尼龙6
管、衬套
连接类零件		 SUS304

■尺寸选择与各部分的尺寸

管外径 管内径 刷子外径 全长 刷子部长度 刷毛材质 安装用螺纹孔直径
指定单位5mm 线径 刷毛长度
φ20 φ12 φ50 100
150
250
350		 20-320
全长至30为止。		 φ0.21 11.5 M4
φ60 16.5
φ80 26.5
φ100 36.5
φ30 φ20 φ70 φ0.295 14.5 M5
φ80 19.5
φ100 29.5
φ120 39.5

返回页首

精度信息

■滚筒刷(板型滚筒刷/密集型/间距指定型)的精度信息

  • 刷子外径公差：　±1.5
  • 刷子部长度公差：　±2.5
  • 管全长公差：　+0/-0.5

管内径公差：　

全长 容差
100 H9
150
250
350 +0.1/0

返回页首

速度·负载（负载信息）

■滚筒刷(板型滚筒刷/密集型/间距指定型)的负载信息

管外径 刷子外径 适用马达容量(kW)
φ20 φ50 0.40
φ60
φ80 0.75
φ100
φ30 φ70 0.40
φ80
φ100 0.75
φ120 1.25

返回页首

植入式滚筒刷

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
URBSNF35-60-50-0.2

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No90中，单个零件编号为BRUSNR20-100-150-120时)
装置总成 案例No_CAD形状 No0090_ASSY
单个零件 案例No_CAD形状_米思米型号 No0090_PARTS_BRUSNR20-100-150-120

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

向标签压紧装置施加适当的负载

返回页首

风险信息

刷子的老化、磨损

返回页首

可选的尺寸

■植入式滚筒刷(主体)

管部材质：　PP

刷子材质 刷子线径 管外径 管内径 刷子外径 长度
指定单位5mm
尼龙66 φ0.1 φ35 φ15 φ60-φ80 50
100
φ40 φ20 φ70-φ150
尼龙6 φ0.21、0.295、0.535 φ35 φ15 φ60-φ80
φ40 φ20 φ70-φ150
导电性尼龙
MONOEIGHT®		 φ0.15、0.295 φ35 φ15 φ60-φ80
φ40 φ20 φ70-φ150

返回页首

精度信息

■植入式滚筒刷的精度信息

  • 刷子外径公差：　±1.5
  • 全長公差：　+0.4/0
  • 管内径公差：　+0.2/+0.05

返回页首

速度·负载（负载信息）

■植入式滚筒刷的负载信息

管外径 管内径 用马达容量（单位：kW） 参考值
φ35 φ15 0.4
φ40 φ20 0.75

返回页首

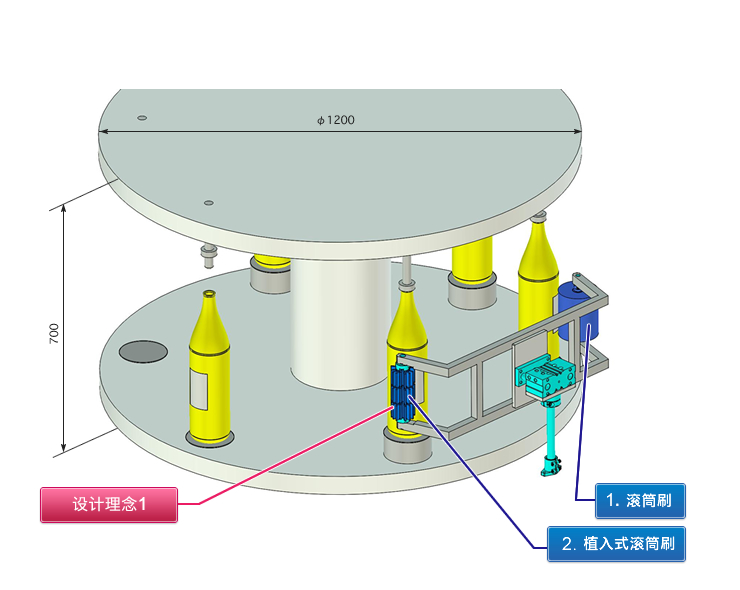

设计理念1：可进行部分更换的滚筒刷

预压紧刷(近前)将3个植入式连结型接在一起使用。在负载大的工序中发生部分磨损时，采用可仅更换相应刷子的构造。

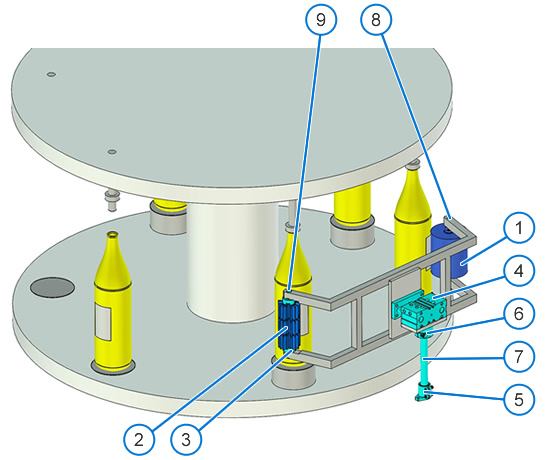

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了刷子的标签压紧装置示例。
  • 本案例进行“预压紧”和“正式压紧”这两道工序。

预想的工件

  • 瓶状工件
    （例：瓶子、PET瓶、罐等）

设计要点

  • 滚筒刷用于工件整理、防尘、清扫等。本案例中将滚筒刷作为标签压紧装置使用。
  • 一般根据刷子的用途来选择刷毛材质、刷毛直径，尤其是根据刷子不同而产生的负载，与所用刷毛的“韧性”有关。请参照资料选择最适合的材质和刷毛直径。
  • 为了评价负载的适当性，最理想的是事先进行测试，也有采用可对刷子的接触程度进行调整的构造来获得适当负载的方法。

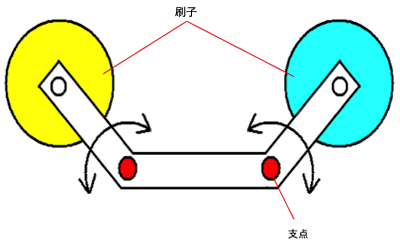

    ■刷子的接触程度调整例

    如下图所示，如果能以刷子框架的棱角部为支点(红色圆圈部)摆动，则可调整刷子的接触程度。

  • 效果和使用寿命容易根据使用条件而变化，因此应进行定期维护。刷子属于耗材，为了便于更换和维护，还应探讨将刷子安装部设计为容易拆卸的构造。

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 滚筒刷
    2 植入式滚筒刷
    3 专用固定环
    4 带导杆气缸
    5 导向轴支座（法兰型）
    6 导向轴支座（支架型）
    7 杆
    8 杆
    9 杆

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No90中，单个零件编号为BRUSNR20-100-150-120时)
    装置总成 案例No_CAD形状 No0090_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0090_PARTS_BRUSNR20-100-150-120

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No90中，单个零件编号为BRUSNR20-100-150-120时)
    装置总成 案例No_CAD形状 No0090_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0090_PARTS_BRUSNR20-100-150-120

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 7,388.22
参考交货期 2013-2014　FA工厂自动化用零件目录
1 滚筒刷 BRUSNR20-100-150-120

至该产品的WEB页面

至类似产品的WEB页面

 1 1424.85 1424.85 13天 1819
2 植入式滚筒刷 URBSNF35-60-50-0.2

至该产品的WEB页面

至类似产品的WEB页面

 3 922.95 2768.85 16天 仅网页刊登
3 专用固定环 URBSSC35

至该产品的WEB页面

至类似产品的WEB页面

 1 497.70 497.70 9天 仅网页刊登
4 带导杆气缸 MGCLB32-25

至该产品的WEB页面

至类似产品的WEB页面

 1 2337.83 2337.83 9天 2377
5 导向轴支座（法兰型） SHFL20

至该产品的WEB页面

至类似产品的WEB页面

 1 74.16 74.16 1天 172
6 导向轴支座（支架型） STHMRL20

至该产品的WEB页面

至类似产品的WEB页面

 1 167.30 167.30 9天 169
7 杆 RDOB20-224

至该产品的WEB页面

至类似产品的WEB页面

 1 66.59 66.59 11天 1679
8 杆 RDOB12-200

至该产品的WEB页面

至类似产品的WEB页面

 1 25.47 25.47 11天 1679
9 杆 RDOB15-200

至该产品的WEB页面

至类似产品的WEB页面

 1 25.47 25.47 11天 1679

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
