案例名称: 图像检查工序（标签检查）

导向轴支座

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

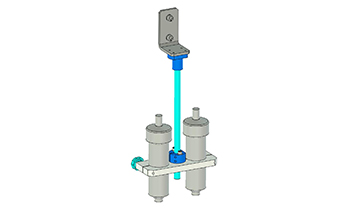

在此事例中所使用的米思米型号
SHFL12

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No.52中，单个零件编号为
SHFL12时)
装置总成 案例No_CAD形状 No0052_ASSY
单个零件 案例No_CAD形状_米思米型号 No0052_PARTS_SHFL12

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

杆的保持长度长，可用作单独支柱

返回页首

可选的尺寸

■导向轴支座法兰型开口（精密铸造件） 长导向型的精度

材质 表面处理
相当于S45C 四氧化三铁保护膜
无电解镀镍
SUS304 −
AC7A 本色阳极氧化处理
黑色阳极氧化处理

■尺寸选择与各部分的尺寸

轴孔直径 法兰形宽度 全长 法兰部厚度
φ8 43 20 5
φ10
φ12 47 28 7
φ13
φ15 50 32 8
φ16

*黑色阳极氧化处理的轴孔径Ø15不可选择。

返回页首

精度信息

■导向轴支座法兰型开口（精密铸造件） 长导向型的精度

轴孔公差：　H7
*由于轴孔按H7加工后再进行开口加工，因此有可能增至H8左右。

返回页首

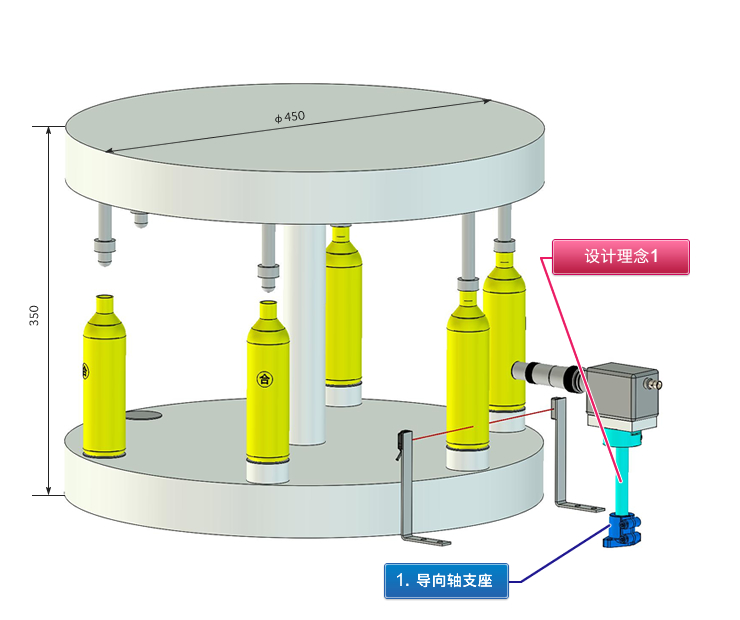

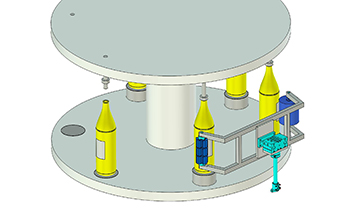

设计理念1：灵活使用外购品以降低成本

安装摄像头时，灵活使用外购的仪器安装用底座，可减少设计工时。

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 通过图像识别来检查确认章的示例。
  • 使用近摄环来检查很小的确认章。

预想的工件

  • 瓶状工件
    （例：瓶子、PET瓶、罐等）

设计要点

  • 近年来，虽然随着软件的进化，图像处理能力不断提高，但最好还是事先进行测试以确认能力。

    图像检查时，照明和摄像头的组合取决于要检查的内容。近年来，虽然检查能力随着软件技术发展而不断提高，但最好还是事先用生产厂家提供的测试套件进行确认。（米思米不提供该服务 。）

  • 工件的检测使用可检测透明或半透明物体的传感器。
  • 色彩检测时，识别精度会根据照明颜色而变化，因此应留意。(本图中省略了照明。)

米思米零件表

  • 下载米思米零件表（CSV）

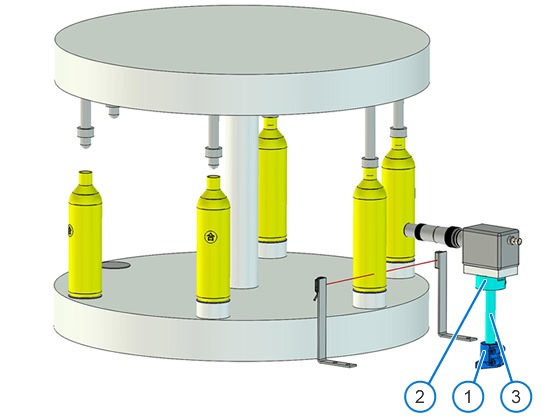

  • 确认案例中的零件位置
