米思米案例库

案例No.0012
案例名称: 检测用撞杆

轴承固定座

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
BGBKB6000ZZ-30-KCC

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,12中，单个零件编号为
BGBKB6000ZZ-30-KCC时)
装置总成 案例No_CAD形状 No0012_ASSY
单个零件 案例No_CAD形状_米思米型号 No0012_PARTS_BGBKB6000ZZ-30-KCC

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

轻负载旋转支点包

返回页首

可选的尺寸

■轴承座（底部安装、高度选择型）

材质 表面处理
轴承 固定座 扣环 固定座
钢 S45C 弹簧钢 四氧化三铁保护膜
SUS304 无电解镀镍
A2017 本色阳极氧化处理
不锈钢
SUS304 -
轴孔直径 轴承型号 密封圈 轴孔高度
φ8 608 双盖式

非接触式橡胶密封圈

接触式橡胶密封圈		 20、25、30
628 25、30
φ10 6900 25、30、40
6000
6200
φ12 6901
6001
6201

返回页首

精度信息

■轴承固定座的精度

  • 轴孔高度公差：　±0.02
  • 座面－轴承装入孔平行度：　0.01

返回页首

支柱固定夹

下载CAD数据 | 选型依据 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
KDST12

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,12中，单个零件编号为
BGBKB6000ZZ-30-KCC时)
装置总成 案例No_CAD形状 No0012_ASSY
单个零件 案例No_CAD形状_米思米型号 No0012_PARTS_BGBKB6000ZZ-30-KCC

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

无需精度的位置调整

返回页首

可选的尺寸

■支柱固定夹（同径直交型）

材质 表面处理
相当于SS400 四氧化三铁保护膜
无电解镀镍
铝合金 黑色阳极氧化处理
本色阳极氧化处理
SUS304 -
轴孔直径 外形尺寸
宽度·厚度 轴节距 长度
φ8 12 13 41
φ10 16 15 45
φ12 17 49
φ15 22 21 57
φ16

返回页首

精度信息

■支柱固定夹的精度

  • 轴孔直径公差：　H7
  • 两轴孔垂直度：φ0.05

返回页首

光电传感器安装用固定夹

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 精度信息

下载CAD数据

在此事例中所使用的米思米型号
KSTW10

　（正在施工）

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No,12中，单个零件编号为
BGBKB6000ZZ-30-KCC时)
装置总成 案例No_CAD形状 No0012_ASSY
单个零件 案例No_CAD形状_米思米型号 No0012_PARTS_BGBKB6000ZZ-30-KCC

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

适用于多种光电传感器的安装节距

返回页首

风险信息

调整工时

返回页首

可选的尺寸

■光电传感器安装用固定夹

光电传感器安装用固定夹 材质 表面处理
通孔(φ3.5)
螺纹孔(M2.6)
(孔距：25.4)		 相当于SS400 四氧化三铁保护膜
无电解镀镍
铝合金 黑色阳极氧化处理
本色阳极氧化处理
SUS304 -
轴孔直径 固定夹外形尺寸
高度 宽度 进深
φ10 31 22 13
φ12 25 16
φ15 28 19

返回页首

精度信息

■光电传感器安装用固定夹的精度

  • 轴孔直径公差：　H7

返回页首

设计理念１：利用活动式发讯块进行的最佳时间调整

采用自重式旋转复位的场合，在检测后复位时，由于钟摆效应，在达到稳定前可能需要一定时间。安装在轴上的发讯块可进行位置调整，以便获得最佳时间。

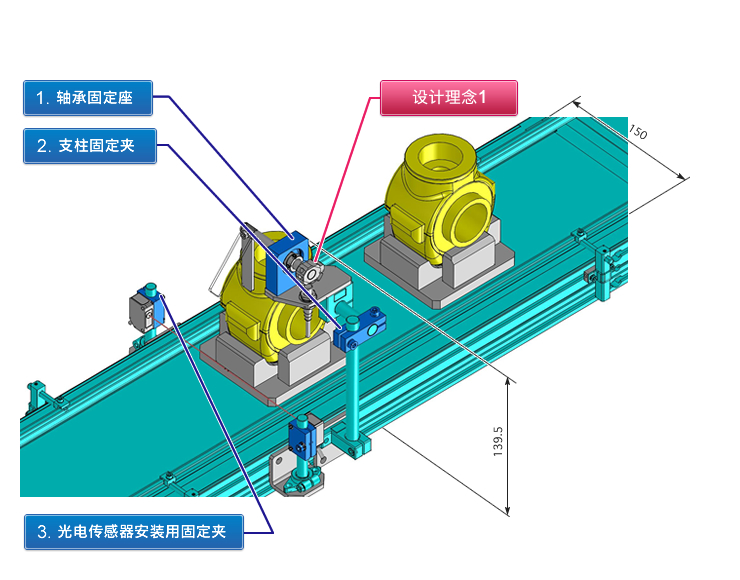

※在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 通过接触式确认有无工件的工序。
  • 不适用于轻量工件。
  • 在搬运途中等主要工序以外检测。

预想的工件

  • 多少有些重量，无法用其他方法检测有无的工件

设计要点

  • 仅限在必须用接触式检测的场合使用。无法检测

    用一种设备来处理形状稍微复杂的多个品种时，如果想不进行工序变更而直接处理，这种机构会很方便。

  • 须考虑防止工件划伤。

    接触工件的部分易打滑，且需要有一定的重量。使用金属片可能会导致划伤，因此应进行聚四氟乙烯涂层或粘贴树脂板。

  • 本案例中的传感器发讯块旋转复位采用自重式。通过与弹簧并用，可使复位动作更可靠同时使用弹簧

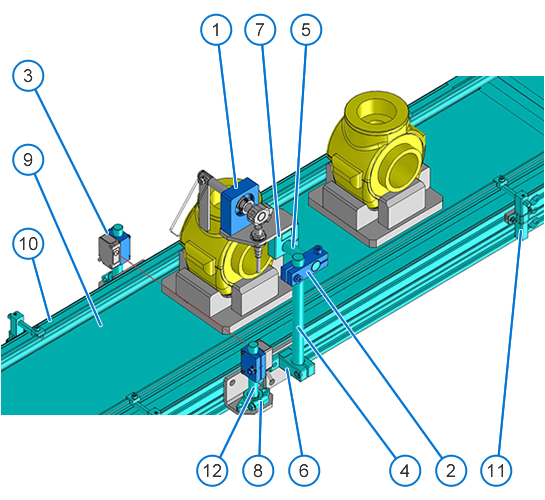

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/SolidWorks®<=2012
    1 轴承固定座
    2 支柱固定夹
    3 光电传感器安装用固定夹 正在施工 正在施工 正在施工
    4 圆棒材
    5 圆棒材
    6 导向轴支座（T型开口型）
    7 导向轴支座（侧面开口型）
    8 导向轴支座（法兰型）
    9 不锈钢皮带输送机
    10 输送机用L型工件导块
    11 输送机用工件导块安装配件
    12 圆棒材 正在施工 正在施工 正在施工

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,12中，单个零件编号为
    BGBKB6000ZZ-30-KCC时)
    装置总成 案例No_CAD形状 No0012_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0012_PARTS_BGBKB6000ZZ-30-KCC

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No,12中，单个零件编号为
    BGBKB6000ZZ-30-KCC时)
    装置总成 案例No_CAD形状 No0012_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0012_PARTS_BGBKB6000ZZ-30-KCC

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 32158.61
参考交货期 2013-2014
FA工厂自动化用零件目录
1 轴承固定座 BGBKB6000ZZ-30-KCC

至该产品的WEB页面

至类似产品的WEB页面

 1 126.27 126.270 13天 681
2 支柱固定夹 KDST12

至该产品的WEB页面

至类似产品的WEB页面

 1 85.74 85.74 1天 1506
3 光电传感器安装用固定夹 KSTW10

至该产品的WEB页面

至类似产品的WEB页面

 2 98.98 197.96 11天 仅网页刊登
4 圆棒材 RDOB12-150

至该产品的WEB页面

至类似产品的WEB页面

 1 25.47 25.47 11天 16795
5 圆棒材 RDOB12-60

至该产品的WEB页面

至类似产品的WEB页面

 1 15.67 15.67 11天 1679
6 导向轴支座（T型开口型） SHA12

至该产品的WEB页面

至类似产品的WEB页面

 1 32.44 32.44 1天 173
7 导向轴支座（侧面开口型） SHKWBT12

至该产品的WEB页面

至类似产品的WEB页面

 1 93.73 93.73 1天 185
8 导向轴支座（法兰型） SHF10

至该产品的WEB页面

至类似产品的WEB页面

 2 32.50 65.00 1天 171
9 不锈钢皮带输送机 CVSSA-150-1000-25-T200-IM-25

至该产品的WEB页面

至类似产品的WEB页面

 1 29465.91 29465.91 20天 仅网页刊登
10 输送机用L型工件导块 CGL-750

至该产品的WEB页面

至类似产品的WEB页面

 2 250.87 501.74 13天 993
11 输送机用工件导块安装配件 CGK55

至该产品的WEB页面

至类似产品的WEB页面

 4 374.93 1499.72 13天 993
12 圆棒材 RDOS10-75

至该产品的WEB页面

至类似产品的WEB页面

 2 24.48 48.96 11天 1680

关于米思米零件表

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
