案例No.0040
案例名称: 单轴驱动器

单轴驱动器带马达

下载CAD数据 | 选型依据 | 风险信息 | 可选的尺寸 | 选型步骤 | 精度信息 | 速度·负载（负载信息） | 技术计算

下载CAD数据

在此事例中所使用的米思米型号
LXM3010C-T2-D2-3-3-R-500

下载CAD数据

下载CAD数据: 文件格式

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.40中，单个零件编号为 LXM3010C-T2-D2-3-3-R-500时)
装置总成	案例No_CAD形状	No0040_ASSY
单个零件	案例No_CAD形状_米思米型号	No0040_PARTS_LXM3010C-T2-D2-3-3-R-500

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

选型依据

需要多点停止、高刚性

风险信息

断线

可选的尺寸

■单轴驱动器带马达(LX系列)

外罩	底座			滑块
外罩	材质	表面处理	硬度	材质	表面处理	硬度
标准型、盖板型	碳素钢	低温镀黑铬	高频淬火HRC58-64	SCM材	低温镀黑铬	HRC58-62
标准型、盖板型	碳素钢	低温镀黑铬	高频淬火HRC58-64	SCM材	低温镀黑铬	HRC58-62

No.	滑块高度		导程	滚珠丝杠（磨削）	行程（50齿跳齿）	底座长度（50齿跳齿）
No.	标准型	外罩	导程	滚珠丝杠（磨削）	行程（50齿跳齿）	底座长度（50齿跳齿）
20	20	27	1、5	φ6	30-130	100-200
26	26	33	2、5	φ8	60-210	150-300
30	30	40	5、10	φ10	40-490	150-600
45	45	57	10、20	φ15	200-450	340-590

■控制规格(No.30的示例)

马达	制动器	放大器/驱动件电源
AC伺服100W	有·无	AC200V
步进马达α步进/td>		AC100V(单相)
步进马达5相		AC100V(单相)

*有关马达种类、放大器/驱动件种类的详情，请参照各No.商品页面。

选型步骤

■单轴驱动器带马达(选型顺序)

从行程和驱动器额定值中选择驱动器的公称型号(No.)。
↓
确定滚珠丝杠螺距，以确保使用速度在最高速度以下。(临时选型)
↓
对作用于滑轨部的负载进行研讨，然后计算等效负载。根据该值求出平均负载，并计算寿命。
↓
对作用于滚珠丝杠、支撑轴承的负载进行研讨。求出平均负载，并计算寿命。

1.从临时选型到计算寿命
https://www.misumi.com.cn/pdf/fa/2010/p2653.pdf

2.额定寿命的计算示例
https://www.misumi.com.cn/pdf/fa/2010/p2653.pdf

精度信息

■单轴驱动器带马达的精度

重复定位精度：　±0.003

速度·负载（负载信息）

■单轴驱动器带马达(速度·负载)

No.	滚珠丝杠（磨削）	导程	水平传送物重量(kg))	静态容许力矩(N·m)
No.	滚珠丝杠（磨削）	导程	水平传送物重量(kg))	Ma・Mb	Mc
20	φ6	1	15	27	93
20	φ6	5	10	27	93
26	φ8	2	20	70	225
26	φ8	5	18	70	225
30	φ10	5	32	126	387
30	φ10	10	24	126	387
45	φ15	10	40	291	972
45	φ15	20	24	291	972

*有关最高移动速度的详情，请参照各No.商品页面。

技术计算

■单轴驱动器带马达的技术计算

选择单轴驱动器LX时，请使用技术计算软件。
https://www.misumi.com.cn/maker/misumi/cad/

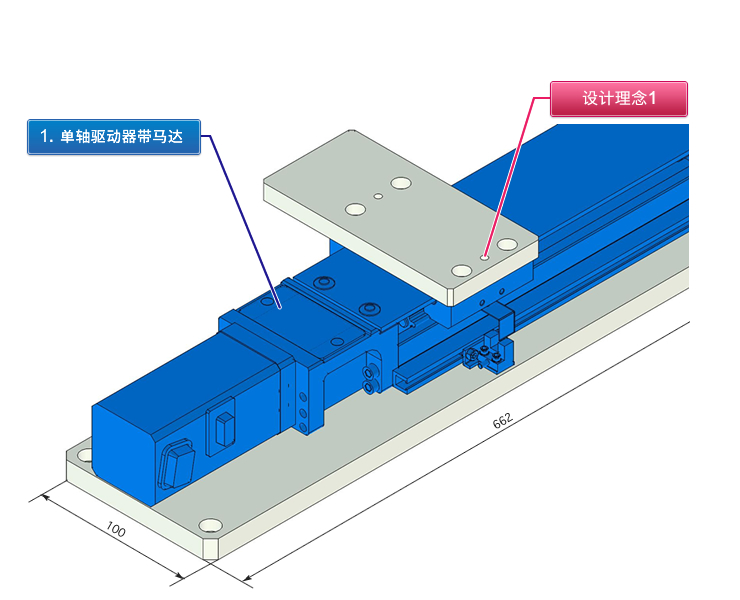

设计理念1：有效使用附带的定位孔

因维护而更换滑台、或因工序变更而更换时，积极灵活使用附带的定位孔，可提高重现性。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

单轴驱动器(带马达、传感器)的示例。
移动工件夹持用夹具滑台的示例。

设计要点

在采用单轴驱动器时，选择和探讨以下内容并作出决定。
设定使用条件
　(动作速度、行程、负载、安装空间、安装姿势、使用频率、精度、工作环境、强度、寿命等)
利用选型软件进行选型。
根据选型软件选定型号的性能，详细选定其他装置。
还需要考虑活动部的安全措施。

本案例中选择带盖板型以保护滚珠丝杠的活动部分，但当滑台活动时，应常识性地设置盖板。
应注意因发讯块而对传感器接线造成的干涉。

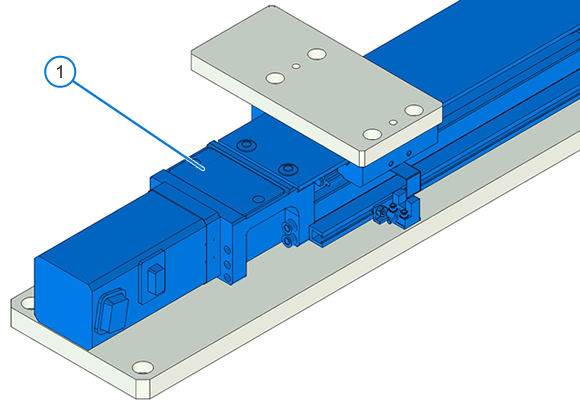

米思米零件表

下载CAD数据（选择单个零件）

关于CAD数据文件格式 | 关于CAD数据文件格式 | 关于SolidWorks的宏文件

No.	零件名称	下载CAD数据（选择单个零件）
No.	零件名称	2D/DXF(V12)	3D/STEP(AP203)	3D/Solidworks®<=2012
1	单轴驱动器带马达

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.40中，单个零件编号为 LXM3010C-T2-D2-3-3-R-500时)
装置总成	案例No_CAD形状	No0040_ASSY
单个零件	案例No_CAD形状_米思米型号	No0040_PARTS_LXM3010C-T2-D2-3-3-R-500

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
要求指定SolidWorks文件的保存地址时，指定保存地址。
自动生成模式。

下载CAD数据（装置总成）

下载CAD数据: 文件格式

关于CAD数据文件格式

未选择所需产品

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状	案例库 CAD文件名	具体案例 (在案例No.40中，单个零件编号为 LXM3010C-T2-D2-3-3-R-500时)
装置总成	案例No_CAD形状	No0040_ASSY
单个零件	案例No_CAD形状_米思米型号	No0040_PARTS_LXM3010C-T2-D2-3-3-R-500

关于设备总成CAD数据的用途

总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

No.

零件名称

示意图

米思米型号

数量

参考价格
(单位:元)

小计金额(单位:元)

米思米零件表刊载的合计金额

15,451.00

参考交货期

2013-2014
FA工厂自动化用零件目录数

1

单轴驱动器带马达

LXM3010C-T2-D2-3-3-R-500

1

15,451.00

15,451.00

16天

仅网页刊登

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
