案例No.0013
案例名称: 使用单轴机器人的轻载传送组件

凸轮轴承随动器

下载CAD数据

在此事例中所使用的米思米型号
CFUA12-30

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No,13中,单个零件编号为
CFUA12-30时)
装置总成 案例No_CAD形状 No0013_ASSY
单个零件 案例No_CAD形状_米思米型号 No0013_PARTS_CFUA12-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

最适合作为单向自由的动力传递零件

返回页首

可选的尺寸

■凸轮轴承随动器(带内六角孔型、圆弧型)

用途 主体 螺帽
材质 密封圈 材质 表面处理
普通型 SUJ2 S45C 四氧化三铁保护膜
相当于SUS440C SUS304 -
低尘 -
重载 SUJ2 - S45C 四氧化三铁保护膜
双头螺栓直径 螺纹 外圈直径 外圈宽度 全长
φ8 M8x1.25 φ19 11 32
φ10 M10x1.25 φ22 12 36
φ26
φ12 M12x1.5 φ30 14 40
φ32
φ16 M16x1.5 φ35 18 52

返回页首

精度信息

■凸轮轴承随动器的精度

  • 双头螺栓直径公差: h7
  • 外圈直径公差: 0/-0.05
  • 外圈直宽度公差: 0/-0.12

返回页首

速度·负载(负载信息)

■凸轮轴承随动器参考数据

双头螺栓直径
-外圈直径
普通型
基本额定动负载C(kN) 基本额定静负载Cor(kN) 最大容许负载(kN) 轨道负载容量(圆弧型)(kN) 极限转速(rpm)
有粘胶型 无密封圈
8-19 4.17 4.65 4.73 1.37 14000 20000
10-22 5.33 6.78 5.81 1.67 11900 17000
10-26 2.06
12-30 7.87 9.79 9.37 2.45 9800 14000
12-32 2.74
16-35 12.00 18.30 17.30 3.14 7000 10000
双头螺栓直径
-外圈直径
重载
基本额定动负载C(kN) 基本额定静负载Cor(kN) 最大容许负载(kN) 轨道负载容量(圆弧型)(kN) 极限转速(rpm)
有粘胶型
8-19 8.13 11.20 4.73 1.37 3480
10-22 9.42 14.30 5.81 1.67 2880
10-26 2.06
12-30 13.40 19.80 9.37 2.45 2320
12-32 2.74
16-35 20.60 37.60 17.30 3.14 1800

返回页首

单轴机器人

下载CAD数据

在此事例中所使用的米思米型号
RSh410-C21A-N-F1-3-500

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No,13中,单个零件编号为
CFUA12-30时)
装置总成 案例No_CAD形状 No0013_ASSY
单个零件 案例No_CAD形状_米思米型号 No0013_PARTS_CFUA12-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

需要加减速、停止精度

返回页首

风险信息

断线

返回页首

可选的尺寸

■单轴机器人(RSH3、滑块型)

■一般仕様

滚珠丝杠 马达 位置检测器 使用环境温度
湿度
控制器输入电源
φ15
(C7压轧)
AC伺服马达
100W
旋转编码器 0〜40℃・35〜85%RH
(不得结露)
AC100-115V
AC200-230V

■基本规格

导程
(mm)
行程
(mm)
5 150-1050
(50齿跳齿)
10
20

■尺寸、重量

尺寸、重量 行程
150 200 250 300 350 400 450 500 550 600
全长 518 568 618 668 718 768 818 868 918 968
重量(kg) 4.7 5 5.3 5.6 5.9 6.2 6.6 6.9 7.2 7.5
尺寸、重量 行程
650 700 750 800 850 900 950 1000 1050
尺寸、重量 1018 1068 1118 1168 1218 1268 1318 1368 1418
尺寸、重量 7.8 8.1 8.4 8.7 9 9.3 9.7 10 10.3

返回页首

选型步骤

■单轴机器人的选型步骤

可搬質量

  ↓

行程

  ↓

循环时件或最高速度

  ↓

确认详情

返回页首

精度信息

■单轴机器人的精度

重复定位精度: ±0.01

返回页首

速度·负载(负载信息)

■基本规格

导程
(mm)
最大传送物重量 额定推力
(N)
最高速度
(mm/sec)
额定值
移动寿命
水平(kg)
5 80 339 300-105 10,000km
以上
10 60 169 600-210
20 30 84 1200-420

■最高速度(mm/sec)

导程
(mm)
行程
150-600 650 700 750 800 850 900 950 1000 1050
5 300 255 225 195 180 165 150 135 120 105
10 600 510 450 390 360 330 300 270 240 210
20 1200 1020 900 780 720 660 600 540 480 420

返回页首

技术计算

可使用方便的选型软件。

■单轴机器人选型(WEB设计支持服务)
https://www.misumi.com.cn/maker/misumi/cad/

返回页首

直线导轨

下载CAD数据

在此事例中所使用的米思米型号
SX2R28-760

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状
案例库
CAD文件名
具体案例
(在案例No,13中,单个零件编号为
CFUA12-30时)
装置总成 案例No_CAD形状 No0013_ASSY
单个零件 案例No_CAD形状_米思米型号 No0013_PARTS_CFUA12-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时,可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

直進精度要

返回页首

可选的尺寸

■直线导轨(重负载用・普通间隙、普通级·双滑块・标准滑块)

材质 硬度 全高 滑轨长度
碳素钢
(SCM等合金钢)
58HRC~ 24 160-1480
28 220-1960
33 220-1960

返回页首

选型步骤

■直线导轨的选型步骤

决定使用条件
(移动物体的重量、进给速度、运行模式、寿命时间)

  ↓

预选直线导轨的规格
(根据使用条件,预选出直线导轨的负载类型、总高、导轨长度。)

  ↓

确认基本安全性
  • ●容许负载
  • ●寿命
  • ●预压负载

返回页首

精度信息

■预压与精度基准(重负载用・普通间隙・普通级)

(μm)

H的尺寸容差 ±100
H的配合误差 20
W2的尺寸容差 ±100
W2的配合误差 H24・28 20
H33 30

(μm)

  滑轨长度
-250 251-400 401-500 501-630 631-800 801-1000 1001-1250 1251-1600 1601-2000
移动平行度 7 12 14 18 21 23 25 27 28.5

返回页首

速度·负载(负载信息)

■直线导轨的额定负载(重负载用・普通间隙・普通级)

总高度 基本额定负载 静态容许力矩
C(动)kN C0(静)kN MA・MB
N・m
Mc
N・m
24 8.6 14.2 69 98
28 12.5 21.3 155 232
33 20.2 34.5 275 393

返回页首

技术计算

■直线导轨的寿命计算

●寿命

直线导轨在承受负载并进行直线往复运动时,由于重复应力经常作用于滚动体(钢珠)或滚动面(滑轨)上,因此会出现被称为材料疲劳性剥落的鳞状损伤。发生这一最初剥落之前的总移动距离被称作直线导轨的寿命。

●额定寿命

额定寿命是指在相同条件下,分别使一群相同的直线导轨移动时,其中90%不发生剥落而达到的总行走距离。额定寿命可根据基本动态额定负载与施加在直线导轨上的负载按下列公式求出。

实际使用直线导轨时,首先应进行负载计算。要通过计算求出直线往复运动中的负载并不容易,因为运动过程中存在振动或冲击,并且还要充分考虑振动或冲击相对于直线导轨的分布状况。另外,使用温度等也会对寿命产生很大影响。将这些条件加在一起,上述计算公式变成下式。

  • L:额定寿命(km)
  • fH:硬度系数(参见图-1)
  • fT:温度系数(参见图-2)
  • fC:接触系数(参见表-1)
  • fW:负载系数(参见表-2)
  • C:基本动额定负载(N)
  • P:作用负载(N)

●硬度系数(fH)

使用直线导轨时,即使是滚珠接触的轴也必须具有充分的硬度。如果达不到适当的硬度,容许负载将减小,从而缩短使用寿命。
请用硬度系数补偿额定寿命。

●温度系数(fT)

如果直线导轨的温度超过100℃,直线导轨与轴的硬度就会下降,容许负载会减小到低于常温使用时的负载,寿命也随之缩短。
请用温度系数补偿额定寿命。
*请在各产品页码的耐热温度范围内使用直线导轨。
●接触系数(fC)
实际使用直线导轨时,通常在1个轴上使用2个以上的直线导轨。在这种情况下,施加在各直线导轨上的负载因加工精度而异,不会成为均衡负载。其结果,每个直线导轨的容许负载会因每个轴上的直线导轨数量而异。
请用表-1的接触系数补偿额定寿命。

表-1.接触系数
1根轴上组装的轴承数量接触系数fc

1 1.00
2 0.81
3 0.72
4 0.66
5 0.61
●负载系数(fW)
计算作用于直线导轨的负载时,除了物体的重量之外,还必须正确地求出运动速度所产生的惯性力或力矩负载以及它们与时间的变化关系等。但在往复运动中,除了经常重复起动与停止之外,还要考虑到振动、冲击等因素,很难进行正确的计算。因此,可使用表-2所示的负载系数以简化寿命计算。

表-2.负载系数

使 用 条 件 fw
没有外部冲击与振动,
速度也较慢时 15m/min以下
1.0-1.5
没有特别明显的冲击与振动,
速度为中速时 60m/min以下
1.5-20
有外部冲击与振动,
速度为高速时 60m/min以上
2.0-3.5
●作用负载P的计算方法
在滑块单体上施加力矩负载时,根据以下计算公式将力矩负载换算为作用负载。
  • P:作用负载(N)
  • F:向下负载(N)
  • Co:静态额定负载(N)
  • MA:静态容许力矩上下摆动方向(N.m)
  • MC:静态容许力矩滚动方向(N.m)
  • Lp:上下摆动方向的负载点距离(m)
  • Lr:滚动方向的负载点距离(m)

返回页首

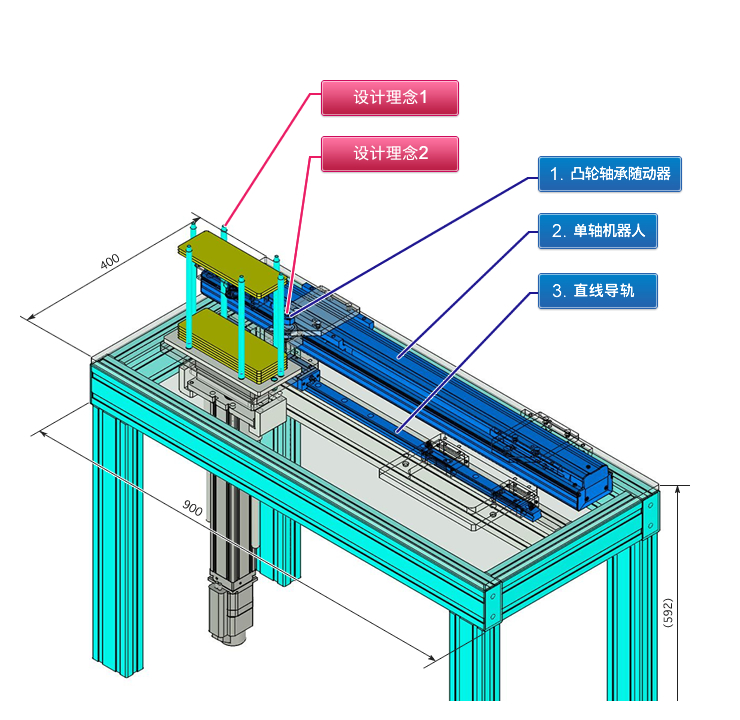

设计理念2:浮动构造

机器人和滑台的连接部为凸轮轴承随动器,采用浮动构造。

设计理念1:对工件导块的讲究

棒状工件导块除了表面的平滑性以外还要有硬度。通过采用两者兼具的线性导向轴(一端锥型),提高了性价比。

※在上述案例设备示意图中,米思米零件表中刊载的产品用蓝色标示(详细介绍的主要零件为深蓝色)。
有预想的工件时用黄色标示。

特点

  • 通过X-Z使用单轴机器人的料架传送实例。
  • 由于是轻载,因此使用单轴直线导轨。

预想的工件

  • 薄板状的工件料架

设计要点

  • 选用单轴机器人、直线导轨时,应探讨以下条件后再决定。
  • 设定使用条件
    (动作速度、行程、负载、安装空间、安装姿势、使用频率、精度、工作环境、强度、寿命等)
  • 根据上述结果,选择单轴机器人、直线导轨、凸轮轴承随动器。
  • 直线导轨会产生偏负载,因此应确认弯曲力矩

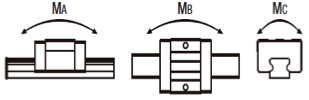

    ■SXR 基本额定负载与容许静力矩(每个滑块)

    kgf=Nx0.101972

    H
    (滑块高度)
    基本额定负载 静态容许力矩 重量
    C0(静)
    (kN)
    MA/MB
    (Nm)
    MC
    (Kn)
    C(动)
    (Nm)
    滑块 (kg) 导轨
    (kg/m)
    标准型 加宽型
    24 8.6 14.2 69 98 0.20 0.25 1.5
    28 12.5 21.3 155 232 0.30 0.35 2.4
    33 20.2 34.5 275 393 0.45 0.60 3.4
  • 机构的结构复杂时,还需要考虑维护性。

    如果是使用了2个滑块的直线导轨,注油嘴朝外安装(米思米)。配置安装在滑块上的板时,应避免盖住注油嘴。

  • 还需要考虑活动部的安全措施

    有高速活动部分时,应安装安全盖,在门上设置联锁。

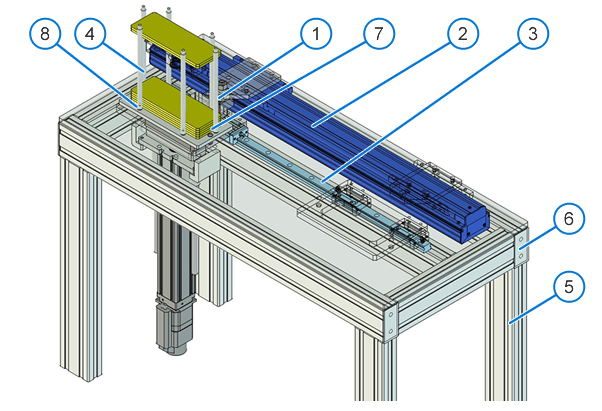

米思米零件表

  • 下载米思米零件表(CSV)
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据(选择单个零件)

    生成

    No. 零件名称 下载CAD数据(选择单个零件)
    2D/DXF(V12)
    3D/STEP(AP203)
    3D/SolidWorks®<=2012
    1 凸轮轴承随动器
    2 单轴机器人
    3 直线导轨
    4 线性导向轴(一端锥形)
    5 铝合金型材
    6 铝合金型材用端盖 正在施工 正在施工 正在施工
    7 直杆定位销 正在施工 正在施工 正在施工
    8 超短头内六角螺栓

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时,请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No,13中,单个零件编号为
    CFUA12-30时)
    装置总成 案例No_CAD形状 No0013_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0013_PARTS_CFUA12-30

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时,可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb(Solidworks Visual basic Program)的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时,指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状
    案例库
    CAD文件名
    具体案例
    (在案例No,13中,单个零件编号为
    CFUA12-30时)
    装置总成 案例No_CAD形状 No0013_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0013_PARTS_CFUA12-30

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种条件的形状。套用部分内容时,请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)
小计金额(単位:元)
米思米零件表刊载的合计金额 24881.29
参考交货期 2013-2014
FA工厂自动化用零件目录
1 凸轮轴承随动器 CFUA12-30

至该产品的WEB页面

至类似产品的WEB页面

1 139.32 139.32 1天 735
2 单轴机器人 RSH310-C21A-N-F1-3-500

至该产品的WEB页面

至类似产品的WEB页面

1 23018.85 23018.85 13天 343
3 直线导轨 SX2R28-760

至该产品的WEB页面

至类似产品的WEB页面

1 1053.94 1053.94 1天 385
4 线性导向轴(一端锥形) SFTF10-200-J8-M6

至该产品的WEB页面

至类似产品的WEB页面

6 83.18 499.08 3天 仅网页刊登
5 铝合金型材 HFS8-4080-**

至该产品的WEB页面

至类似产品的WEB页面

- - - 3天 1853
6 铝合金型材用端盖 HFCB8-4080-S

至该产品的WEB页面

至类似产品的WEB页面

4 27.30 109.20 9天 1896
7 直杆定位销 MS10-25

至该产品的WEB页面

至类似产品的WEB页面

2 8.40 16.80 1天 1641
8 超短头内六角螺栓 CBSS6-16

至该产品的WEB页面

至类似产品的WEB页面

6 7.35 44.10 1天 1599

关于米思米零件表

※价格与交货期为参考值,可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格(也不保含在“米思米零件表刊载的总计金额”中)。确定实际设计中使用的型号后,请另行询价。
