案例No.0034
案例名称: 工件检测销

工件检测组件

下载CAD数据 | 选型依据 | 风险信息 | 构造信息 | 可选的尺寸 | 速度·负载（负载信息）

下载CAD数据

在此事例中所使用的米思米型号
PCPNA8S-30

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库
CAD形状		 案例库
CAD文件名		 具体案例
(在案例No.34中，单个零件编号为
PCPNA8S-30时)
装置总成 案例No_CAD形状 No0034_ASSY
单个零件 案例No_CAD形状_米思米型号 No0034_PARTS_PCPNA8S-30

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

接触式工件检测用

返回页首

风险信息

耐久性、成本

返回页首

构造信息

■工件检测组件构造图

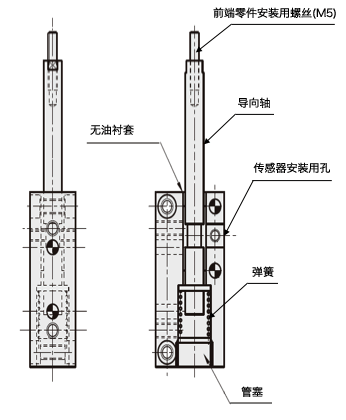

工件检测组件构造图

通过导向轴的上下活动使传感器进行ON-OFF输出，以检测有无检测物等。

<动作说明>

行程量
0(min) 3 8(max)
传感器
OFF ON ON

返回页首

可选的尺寸

■工件检测组件

主体 销 弹簧 销径 销长 行程
材质 表面处理 材质 表面处理 型式 材质
A6061 本色阳极氧化处理 S45C 无电解
镀镍		 软质、硬质 SUS304-WPB φ8 30 0(min)：OFF、3-8(max)：ON
50

返回页首

速度·负载（负载信息）

■工件检测组件的弹簧负载

弹簧型 软 硬
弹簧常数（N/mm） 0.3 0.5
容许位移量 12 9
荷重(N) min 1.2 2.0
max 3.6 6.0

返回页首

设计理念1：有效使用外购品以降低成本

通过灵活组合工件检测组件等，可减少设计和组装工时。

设计理念2：为保护传感器而增加开口轴环

为了保护传感器免受固定传感器的固定螺丝的影响，在传感器的外周增加了开口轴环。

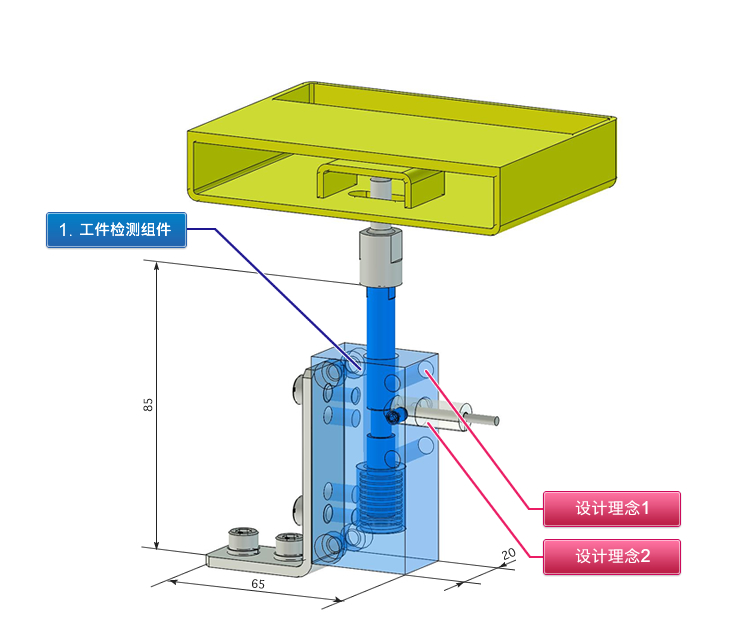

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 使用了工件检测组件和检测用销来检查有无构件的示例。
  • 通过接近传感器进行有无判断。

预想的工件

  • 钣金焊接零件
    （例：车辆零件等）

设计要点

  • 检测部分应使用成套产品。
  • 应根据工件形状、检测部位设计工件接触部分。
  • 防止工件划伤等时，应在工件检测组件的前端安装树脂型的检测销。

米思米零件表

  • 下载米思米零件表（CSV）

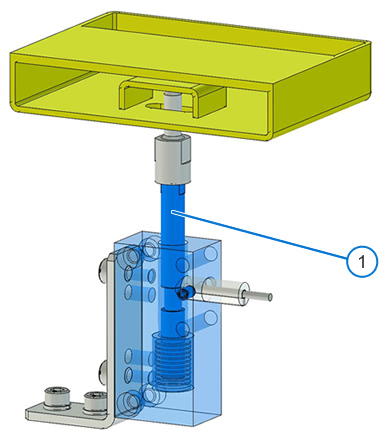

  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD数据文件格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 工件检测组件

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.34中，单个零件编号为
    PCPNA8S-30时)
    装置总成 案例No_CAD形状 No0034_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0034_PARTS_PCPNA8S-30

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据（装置总成）

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库
    CAD形状    		 案例库
    CAD文件名    		 具体案例
    (在案例No.34中，单个零件编号为
    PCPNA8S-30时)
    装置总成 案例No_CAD形状 No0034_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0034_PARTS_PCPNA8S-30

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(单位:元)		 小计金额(单位:元)
米思米零件表刊载的合计金额 470.46
参考交货期 2013-2014
FA工厂自动化用零件目录数
1 工件检测组件 PCPNA8S-30

至该产品的WEB页面

至类似产品的WEB页面

 1 470.46 470.46 11天 仅网页刊登

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“MiSUMi零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
