案例No.0042
案例名称: 检查夹具用滑动组件

焊接夹具用垫片调整用基准块

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
CMAJL16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No42中，单个零件编号为CMAJL16时)
装置总成 案例No_CAD形状 No0042_ASSY
单个零件 案例No_CAD形状_米思米型号 No0042_PARTS_CMAJL16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

位置调整基准

返回页首

可选的尺寸

■焊接夹具用垫片调整用基准块(L型)

  • 材质 :　S45C
  • 表面处理 ：　四氧化三铁保护膜
高度
(宽度)		 全长
(总宽)		 安装螺栓 调整螺栓 调整量
16 65 M6 M6 6
20 100 M8 M8

返回页首

垫片组件

下载CAD数据 | 选型依据 | 可选的尺寸

下载CAD数据

在此事例中所使用的米思米型号
CMAJLC16

下载CAD数据

下载CAD数据: 文件格式

生成

关于CAD数据文件格式

至该产品的WEB页面

希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

返回页首

关于CAD文件名格式

采用以下规则命名。

案例库 CAD形状 案例库 CAD文件名 具体案例
(在案例No42中，单个零件编号为CMAJL16时)
装置总成 案例No_CAD形状 No0042_ASSY
单个零件 案例No_CAD形状_米思米型号 No0042_PARTS_CMAJL16

返回页首

关于SolidWorks的宏文件

扩展名.swb是SolidWorks用的宏文件。
读入宏文件时，可采用以下步骤。

  1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
  2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
  3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
  4. 自动生成模式。

返回页首

至该产品的WEB页面至类似产品的WEB页面

返回页首

选型依据

位置调整基准

返回页首

可选的尺寸

■L型用垫片组件

材质 :　SPCC

公称No. 全长 总计
厚度		 组成垫片厚度
16 42 3 1+1+0.5+0.5
20 54

返回页首

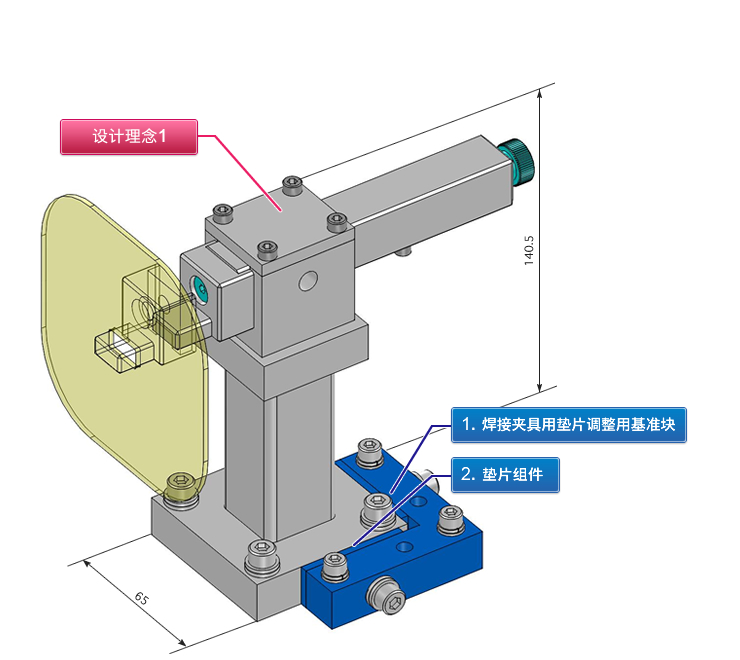

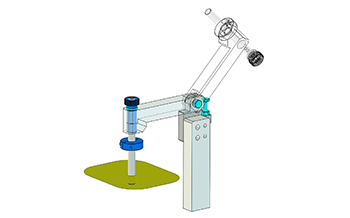

设计理念：使用了市售组件的设计

本案例中使用的滑动组件本来是在检查有曲面的工件的孔位置时，为了使衬套可以活动而使用的组件。通过使用有精度的外购品，也可用于其他的目的。

在上述案例设备示意图中，米思米零件表中刊载的产品用蓝色标示（详细介绍的主要零件为深蓝色）。
有预想的工件时用黄色标示。

特点

  • 工件的孔位置检查夹具示例
  • 检查仪表进、出，便于工件的投放／取出。

预想的工件

  • 树脂成型零件
    （例：车辆零件等）

设计要点

  • 先决定工件整体的配置后，再决定各检查点的构造。
  • 使用滑动组件将有精度的方棒安装在检查仪表上，但需要在购买后在装置上追加加工安装孔等。

    本事例是在原来的单元中追加工手柄用的螺纹孔、滑动挡块用的定位孔。

  • 为了避免检查仪表因振动等而摇晃，应将其安装在牢靠的底板上。
  • 进行仪表的位置调整时，XY方向使用夹具调整基准块和垫片进行调整，高度方向也在组件下部垫入垫片进行调整。(本图中省略)
  • 也可在确定位置后，用定位销固定底座板。
  • 为了提高作业性，需要进一步考虑增大作业人员实际接触部分(旋钮)的大小等。

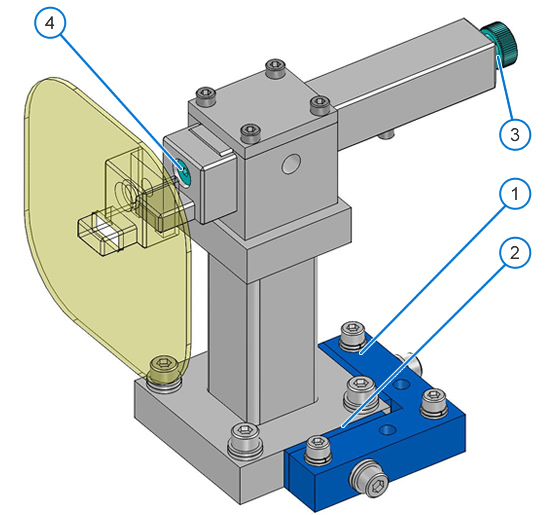

米思米零件表

  • 下载米思米零件表（CSV）
  • 确认案例中的零件位置
  • 下载CAD数据(选择单个零件)

    下载CAD数据（选择单个零件）

    关于CAD数据文件格式 | 关于CAD文件名格式 | 关于SolidWorks的宏文件

    生成

    No. 零件名称 下载CAD数据（选择单个零件）
    2D/DXF(V12)
    		3D/STEP(AP203)
    		3D/Solidworks®<=2012
    1 焊接夹具用垫片调整用基准块
    2 垫片组件
    3 固定旋钮
    4 超短头内六角螺栓

    生成

    关于CAD数据文件格式

    至该产品的WEB页面

    希望使用上述可选的3种数据格式以外的格式时，请点击下述米思米零件表中的“至该产品页”。

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No42中，单个零件编号为CMAJL16时)
    装置总成 案例No_CAD形状 No0042_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0042_PARTS_CMAJL16

    返回页首

    关于SolidWorks的宏文件

    扩展名.swb是SolidWorks用的宏文件。
    读入宏文件时，可采用以下步骤。

    1. 利用工具、执行宏的命令打开扩展名为.swb（Solidworks Visual basic Program）的文件。
    2. 从文件对话框选择.swb文件。(Solidworks Visual Basic Program)
    3. 要求指定SolidWorks文件的保存地址时，指定保存地址。
    4. 自动生成模式。

    返回页首

  • 下载CAD数据(装置总成)

    下载CAD数据（装置总成）

    下载CAD数据: 文件格式

    生成

    关于CAD数据文件格式

    未选择所需产品

    返回页首

    关于CAD文件名格式

    采用以下规则命名。

    案例库 CAD形状 案例库 CAD文件名 具体案例
    (在案例No42中，单个零件编号为CMAJL16时)
    装置总成 案例No_CAD形状 No0042_ASSY
    单个零件 案例No_CAD形状_米思米型号 No0042_PARTS_CMAJL16

    返回页首

    关于设备总成CAD数据的用途

    总装图为构想阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种条件的形状。套用部分内容时，请变更为符合客户使用条件的规格。

    返回页首

No. 零件名称 示意图 米思米型号 数量 参考价格
(単位:元)		 小计金额(単位:元)
米思米零件表刊载的合计金额 600.09
参考交货期 2013-2014　FA工厂自动化用零件目录
1 焊接夹具用垫片调整用基准块 CMAJL16

至该产品的WEB页面

至类似产品的WEB页面

 1 539.87 539.87 9天 1240
2 垫片组件 CMAJLC16

至该产品的WEB页面

至类似产品的WEB页面

 1 42.50 42.50 9天 仅网页刊登
3 固定旋钮 KNB4-16

至该产品的WEB页面

至类似产品的WEB页面

 1 10.37 10.37 9天 2140
4 超短头内六角螺栓 CBSS6-16

至该产品的WEB页面

至类似产品的WEB页面

 1 7.35 7.35 1天 1599

<关于米思米零件表>

※价格与交货期为参考值，可能会与实际情况不同。详情请通过Web Ordering System等确认。
※铝合金型材等部分产品未标出参考价格（也不保含在“米思米零件表刊载的总计金额”中）。确定实际设计中使用的型号后，请另行询价。
