      No.000809 电子组装装置
      Good IDEA!
      842

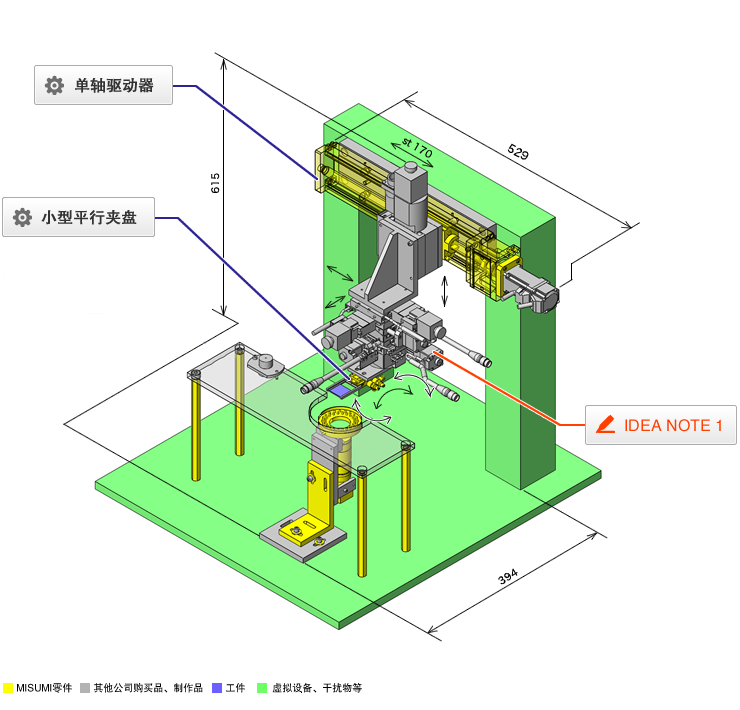

      自动使用6轴组件控制姿势

      相关分类

      inCAD Components可对应案例

      IDEA NOTE 自动滑台的组合

      为了减小滑台部高度，对自动滑台进行组合

      • CAD数据使用规定
        １．.数据的使用目的
        株式会社MISUMI（以下简称“本公司”）在本网站刊载CAD数据（称为3DCAD数据、3DCAD中间数据与2DCAD数据）的目的是在使用CAD进行布局设计时，用于简单地确认本公司或本公司交易厂家的产品（以下简称产品）的干扰与形状等。
        另外，对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证，敬请谅解。
        ２．.数据的特性
        CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外，为了减小CAD数据的容量并维持稳定的数据提供，部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
        ３．.免责事项
        本公司在制作CAD数据时已进行了充分的注意，但根据上述数据的特性，我们并不保证CAD数据的正确性。另外，本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由，本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
        ４．.著作权
        CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的（包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等）。不能用于贵公司机械设计以外的目的（包括促销等的使用）。发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        发现上述以外的使用目的以及违反法令地使用CAD数据时，本公司除了禁止使用人员使用CAD数据与本公司网站之外，还可能采取法律措施。
        ５．.第三方规定
        使用第三方（包括交易厂家）拥有权利的CAD数据或CAD数据制作与浏览软件时，如果不另行同意第三方的规定，有时可能无法使用CAD数据或软件。在这种情况下，本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

        下载CAD数据（装置总成）

        下载CAD数据: 文件格式
        生成

        感谢下载。

        如果这些案例对您有用，
        请点击Good IDEA按钮。

        我们将作为数据加以利用，
        以便今后刊载更多实用型案例。

        Good IDEA!

        有关CAD数据的注意事项

        1. 总装数据为构想设计阶段的组装图，用于对构造进行说明。因此，详细的零件形状并非考虑了各种设计条件的形状。
          留用部分数据时，请编辑为符合正在设计的条件的规格。
        2. 装置总成CAD数据由几个分总成构成。
          计划采用可按分总成为单位进行留用、编辑的构成。

          3. ※用框围起的部分为分总成单位

        3. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
        4. 组件使用的其他公司外购品的CAD数据参照了产品目录，由MISUMI主编并独自制作完成。

        返回页首

      • ※装置总成CAD数据由几个分总成构成。
           计划采用可按分总成为单位进行留用、编辑的构成。

      规格

      用途

      • 在组装工件前进行校准

      动作、操作性

      • 利用单轴驱动器、Z轴交接工件后，通过下侧摄像头确认的同时使用自动滑台对工件姿势进行微调

      对象工件

      • 形状种类：板状
      • 外形尺寸：W25×D25×t2[mm]
      • 材质：硅胶
      • 重量：2.9[g]

      特长

      动作规格

      • 外观尺寸：W529×D394×H615[mm]
      • 行程：粗调
      • 粗调X轴行程：210.4[mm](最大)
      • Z轴行程：30[mm](最大)
      • 微调X轴行程：15[mm](最大)
      • 微调Y轴行程：15[mm](最大)
      • 测角仪上轴行程：±6[°](最大)
      • 测角仪下轴行程：±5[°](最大)
      • 旋转滑台行程：±5.5[°](最大)
      • 平行夹头开闭行程：6[mm]
      • 负载：活动部负载：52.8[N]

      主要零件选型理由

      • 零件：自动6轴组件
      • 理由：可满足所需精度，实现组件化

      设计要点

      构造改善和设计要点

      • 考虑组合时注意自动滑台尺寸，无需连接板即可构成组合
      • 考虑到视野范围可能会变更，采用了变焦镜头
      • 检索代码：#UL809

      相同设计主题的组件案例

      页码 - / -

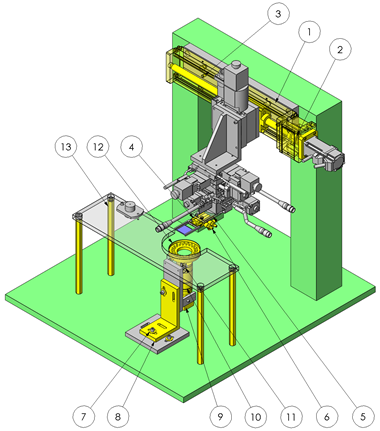

      零件表

      No. 零件名称 示意图 米思米型号
      (点击查看商品详情)       		数量
      1 单轴驱动器 LX4510-B1-A4538-340 1
      2 联轴器 CPDW25-8-10 1
      3 定位销 MS5-15 2
      4 小型平行夹盘 ACHK6-D 1
      5 气缸用传感器 MD11L1 2
      6 流速调节阀 MNSPS4-M3 2
      7 金属垫圈 WSSM16-5-2 6
      8 L型角材（追加加工） LAFS9A-50 1
      9 相机(国内未销售) EMVC-CB130M3 1
      10 显微变焦镜头(国内未销售) EMVL-MZ0310 1
      11 金属垫圈 WSSM10-4-1.5 2
      12 LED照明(国内未销售) LPDRW70-80 1
      13 六角形支柱 PLSBWRK13-200 4
      • 上述零件表仅介绍了MISUMI零件。
        在下载零件表（CSV）栏目中，也可以下载MISUMI零件以外的其他厂家产品、加工品列表。
