No.000807 传送托盘的滚轮传送带

可连接输送机进行延长

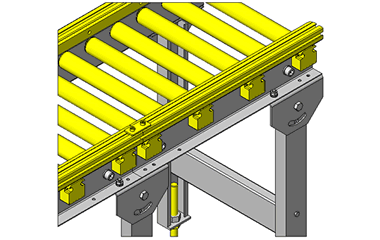

IDEA NOTE 输送机型材的孔位置设计

输送机型材的孔位置设计可用于延长输送机和设置挡块组件

  • CAD数据使用规定
    1..数据的使用目的
    株式会社MISUMI(以下简称“本公司”)在本网站刊载CAD数据(称为3DCAD数据、3DCAD中间数据与2DCAD数据)的目的是在使用CAD进行布局设计时,用于简单地确认本公司或本公司交易厂家的产品(以下简称产品)的干扰与形状等。
    另外,对本网站各案例页面记载的零件进行组合时的质量、正确性、功能、安全性、可靠性等不进行任何保证,敬请谅解。
    2..数据的特性
    CAD数据中的公差、表面粗糙度与倒角等可能会与实际产品的形状不同。另外,为了减小CAD数据的容量并维持稳定的数据提供,部分产品的数据中可能省略了油槽形状、螺丝、弹簧形状等。使用时敬请谅解。
    3..免责事项
    本公司在制作CAD数据时已进行了充分的注意,但根据上述数据的特性,我们并不保证CAD数据的正确性。另外,本公司可能会在不事先告知的情况下对CAD数据进行变更、追加或删除。不论任何理由,本公司因使用、变更与删除CAD数据而导致的任何损害不承担任何责任。
    4..著作权
    CAD数据中包含的所有信息的著作权均归本公司或本公司交易厂家所有。该著作权受著作权法与国际公约的保护。事先未经本公司许可禁止将CAD数据用于上述以外的目的(包括复制、改变、上传、公布、发送、颁布、许可、销售、出版等)。不能用于贵公司机械设计以外的目的(包括促销等的使用)。发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    发现上述以外的使用目的以及违反法令地使用CAD数据时,本公司除了禁止使用人员使用CAD数据与本公司网站之外,还可能采取法律措施。
    5..第三方规定
    使用第三方(包括交易厂家)拥有权利的CAD数据或CAD数据制作与浏览软件时,如果不另行同意第三方的规定,有时可能无法使用CAD数据或软件。在这种情况下,本公司对该第三方的CAD数据与软件的瑕疵、权力侵害等不承担任何责任。敬请谅解。

    下载CAD数据(装置总成)

    下载CAD数据: 文件格式
    生成

    感谢下载。

    如果这些案例对您有用,
    请点击Good IDEA按钮。

    我们将作为数据加以利用,
    以便今后刊载更多实用型案例。

    有关CAD数据的注意事项

    1. 总装数据为构想设计阶段的组装图,用于对构造进行说明。因此,详细的零件形状并非考虑了各种设计条件的形状。
      留用部分数据时,请编辑为符合正在设计的条件的规格。
    2. 装置总成CAD数据由几个分总成构成。
      计划采用可按分总成为单位进行留用、编辑的构成。
    3. ※用框围起的部分为分总成单位

    4. 制作零件时留意将尺寸和形状做成易编辑的草图和记录。
    5. 组件使用的其他公司外购品的CAD数据参照了产品目录,由MISUMI主编并独自制作完成。

    返回页首

  • ※装置总成CAD数据由几个分总成构成。
       计划采用可按分总成为单位进行留用、编辑的构成。

规格

用途

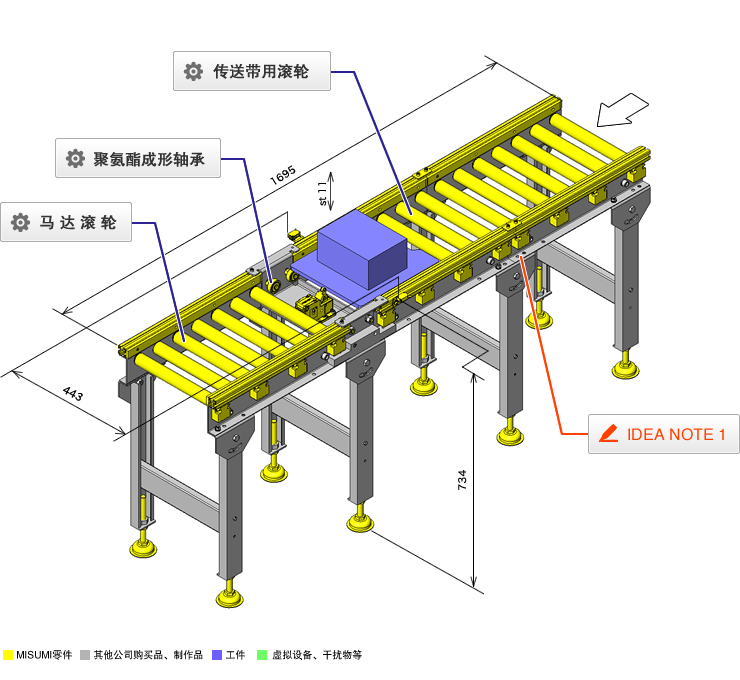

  • 使用马达滚轮和自由滚轮的低价驱动滚轮输送机
  • 可自由设定传感器的安装位置
  • 使用挡块停止工件。假定需进行组装作业
  • 使用电动挡块,节省空气配管

动作、操作性

  • 使用马达滚轮从上流传送工件
  • 利用电动挡块停止工件。进行组装作业
  • 解除挡块,传送工件

对象工件

  • 形状种类:托盘、工件
  • 外形尺寸:W303×D310×H112[mm]
  • 材质:托盘:树脂、工件:铁
  • 重量:25[kg](=托盘+工件重量)

特长

动作规格

  • 外观尺寸:W443×D1695×H734[mm]
  • 行程:挡块上下行程:11[mm]
  • 速度:工件传送速度:10[m/min]
  • 负载:托盘+工件负载=245[N]

主要零件选型理由

  • 零件:马达滚轮
  • 理由:用于传送托盘+工件

设计要点

主要零件的计算工序

  • 输送机的选型
    • 传送物重量:70[kg]=686[N](考虑安全系数)
      传送物长度尺寸:L=310[mm]
      滚轮间距:P=75[mm]
      最小传送物的支撑滚轮个数:=L/P-0.6=310/75-0.6=3.53⇒4[个]
  • 马达滚轮的选型
    • 滚动摩擦系数:0.04(塑料)
      所需切向力=9.8×传送物重量[kg]×滚动摩擦系数
      =9.8×70[kg]×0.04=27.44[N]
      1个马达滚轮的传送能力
      马达滚轮的启动切向力:37.3[N]
      传送能力[N]=马达滚轮的启动切向力[N]×0.9=37.3[N]×0.9=33.57[N]
      所需数量=所需切向力[N]/传送能力[N]=27.44[N]/33.57[N]=0.82[个]
      使用1个即可传送
  • 电动挡块的使用范围
    • 参阅制造商产品目录

构造改善和设计要点

  • 通过使用铝合金型材,可轻松设置导轨、传感器及其它应用
  • 检索代码:#UL807

相同设计主题的组件案例

页码 - / -

零件表

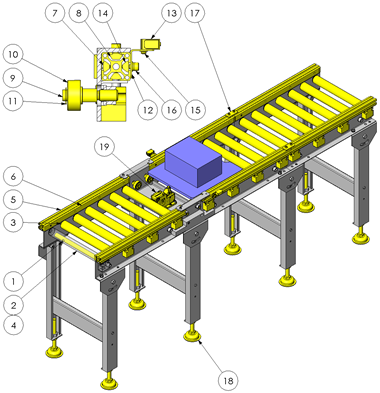

No. 零件名称 示意图 米思米型号
(点击查看商品详情)
数量

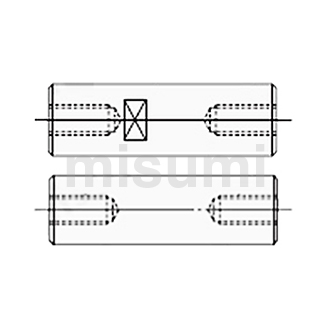

1 圆形支柱 ETKS20-315-SC50-M12-N12-LKC 6
2 马达滚轮 MOR38-300-10 12
3 传送带用滚轮 HROJS38-313 9
4 金属垫圈 TWSSB20-12-2 24
5 铝合金型材 HFS6-3030-525 6
6 工程塑料导轨 NLBB8-25-525-H4-P150-Z4-TCC10 6
7 后装弹簧螺帽 HNTP6-4 24
8 后装弹簧螺帽 HNTP6-6 22

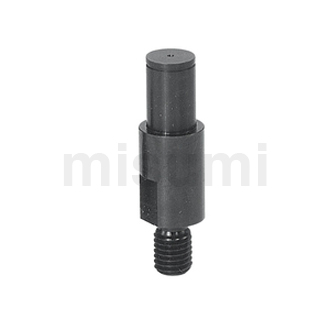

9 悬臂销 FXNAA12-15-F17-N22 4
10 聚氨酯成形轴承 UMRHV40 4
11 C型扣环 STWN12 4
12 输送机用传感器支架 BFCBN30-5 2
13 内置放大器型光电传感器 MZ-T 1
14 后装弹簧螺帽 HNTP6-5 4
15 带垫圈十字孔圆头小螺丝 NSET3-10 4
16 带弹簧垫圈、平垫圈内六角螺栓 CBST5-12 4
17 铝合金型材用钣金板 HPTSS6-SET 2
18 脚轮调整块 NFJN16-150 8
19 环保型电动挡块(国内未销售) HMEST32 1
