为生产现场服务的 联轴器选型信息
根据规格・扭矩进行选择
1. 计算补偿扭矩
与伺服马达、步进马达连接时
请用马达的最大扭矩乘以补偿系数来计算补偿扭矩。
补偿系数请确认产品规格表。
马达特性
| 型号 | 输出功率（W） | 电压(V) | 额定值 | 起动电流(A) | 起动扭矩(N・m) | 最大扭矩(N・m) | |||
| 输入功率(w) | 电流(A) | 转速(r/min) | 扭矩(N・m) | ||||||
| AA-A | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ |
| AA-B | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ |
| AA-C | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ |
| AA-D | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ | ○ ○ |

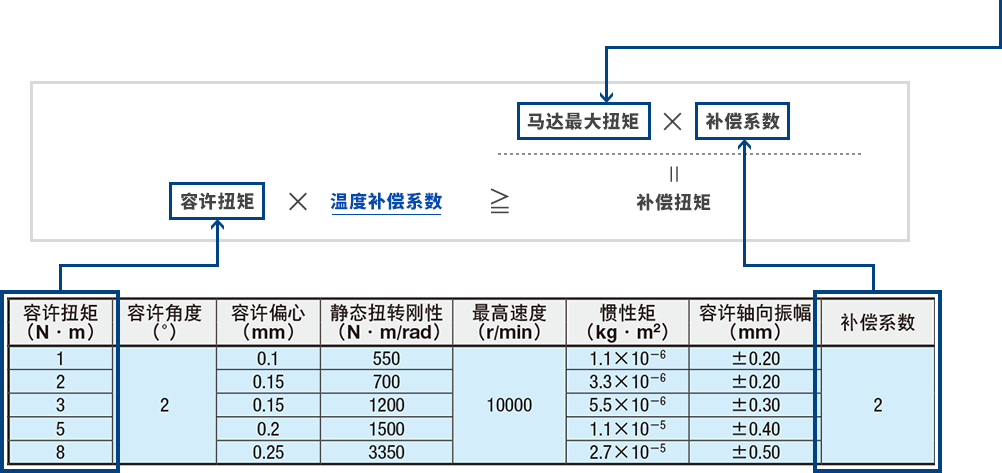

联轴器的容许扭矩和马达的最大扭矩的关系请确认下式。
与通用马达连接时

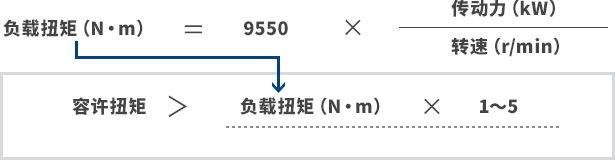

计算负载扭矩，将其1～5倍作为补偿扭矩。
请按照所得补偿扭矩小于联轴器容许扭矩（轴滑移扭矩）的原则选型。

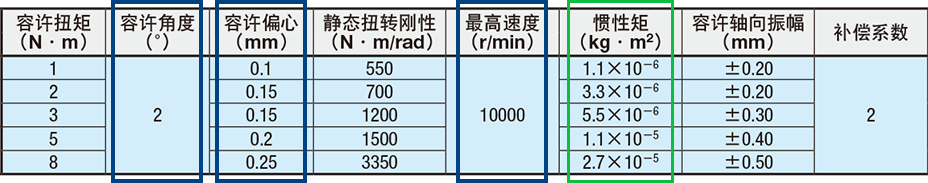

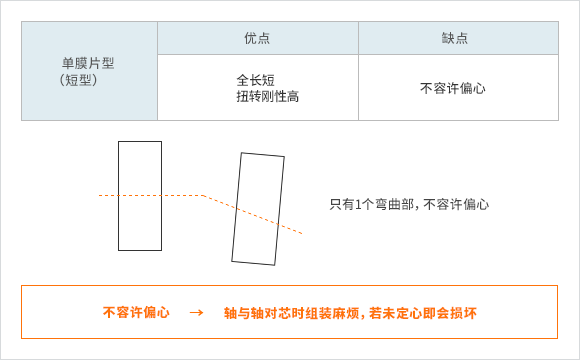

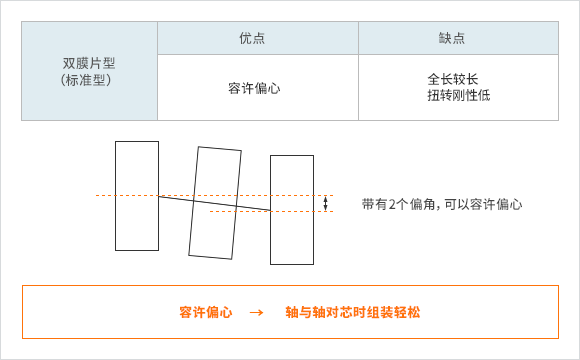

2. 确认各容许值
请确认产品目录中记载的容许值（偏角、偏心、最高转速等）、惯性矩是否满足装置的条件。

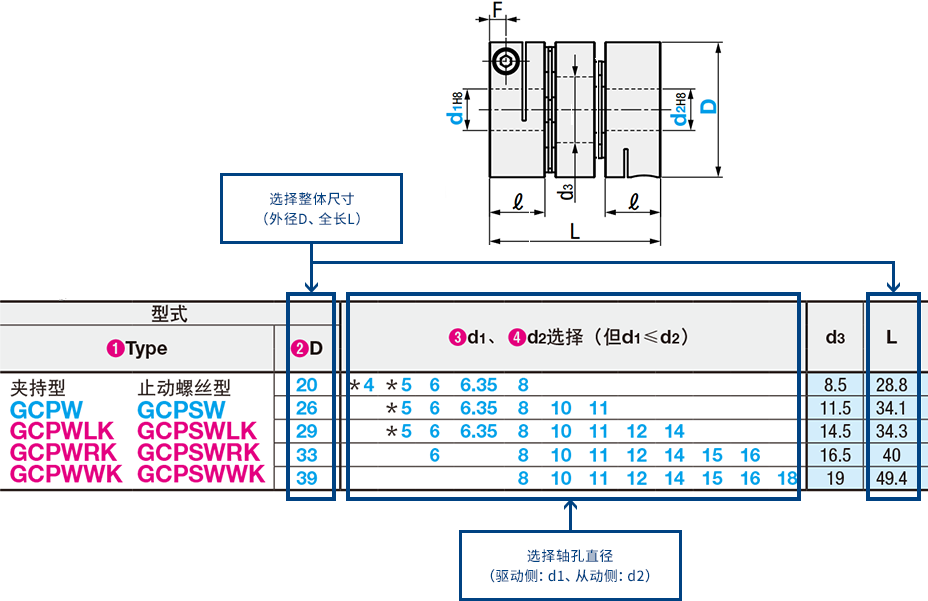

3. 选择整体尺寸・轴孔直径
请确认连接轴的外径是否在所选联轴器的内径范围内。 如果在范围外，请选择较大尺寸。
4. 选择连接方法
请根据夹持、键连接、免键等用途选择轴的连接方法。
- 夹持型
- 可不损伤轴使其固定。
- 止动螺丝型
- 价格低廉、传统方法。
可能会损伤轴。
- 免键型
- 适于高扭矩传递。
- 键槽型
- 传统方法。
与止动螺丝型、夹持型等并用。
适于较高扭矩的传递。
