定位销/导向使用事例−3：定位调整螺丝

返回一览

本讲介绍一下调整螺丝。

・

利用调整螺丝进行定位的机构，通过回转调节螺丝，即可调整螺丝轴向的定位点位置。

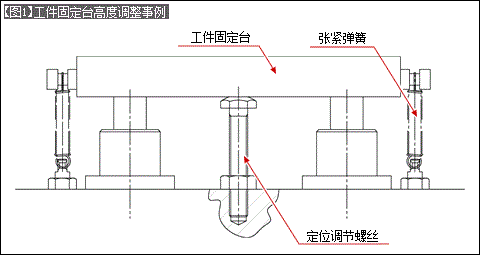

【照片1】、【图1】就是采用调整螺丝来调整工件固定台高度的事例。

・

调整螺丝定位位置确定后用螺母紧固，以防止螺丝松动。螺母紧固时，已确定的定位点容易产生偏离，需要多次反复调整。具体的调整作业要领如下：将螺母旋紧到一定程度下进行微调作业，最终在这个过程中要将螺纹部微小的塑性变形因素都消除掉。

・

为了抑制调整螺丝端部的变形和磨损，SUS材以外的钢材都要进行热处理，使其硬度达到45Hrc以上。

・

螺纹部可根据所需定位作业的精度，从细牙螺纹和粗牙螺纹选择使用。

・

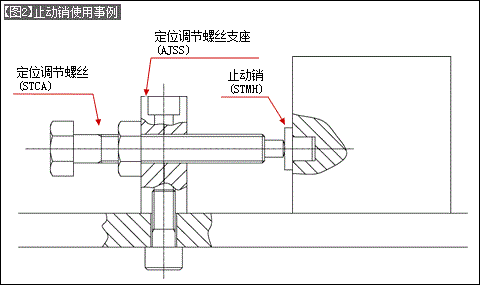

与调整螺丝端部相接触的工件表面要求平面精度高且优先选用硬质材料，另一侧最好采用安装止动销构造（参考【图2】）。

・

采用2支调整螺丝构造可有效调整较长工件的平行精度（参考【图3】）。

下一讲介绍定位销和衬套配套使用事例。
