定位销/导向使用事例−2：定位销
返回一览这里介绍一下通过定位销进行定位的要点。
■ 定位销使用方法
 |
・ | 一般情况下，是通过2支销子构造，将工件定位到夹具侧。 | |||||||||
|

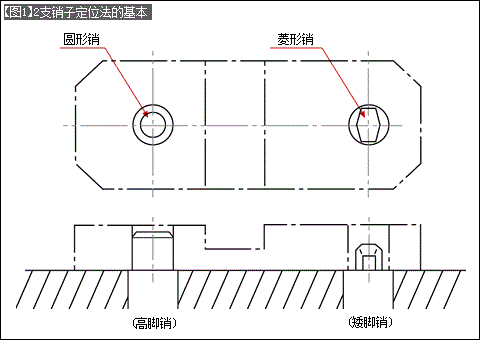

・ | 2支销子的其中1支以圆柱外形作为基准、另一支以2孔中心距方向上圆形切扁位（菱形），既能实现安装/拆卸的作业性，也能确保定位精度（参考【图1】）。 | |||||||||
|
・ | 可采用2支销子高度不同构造，插入高脚销进行预定位、然后插入矮脚销进行精确定位（参考【图1】）。 |
|||||||||
|

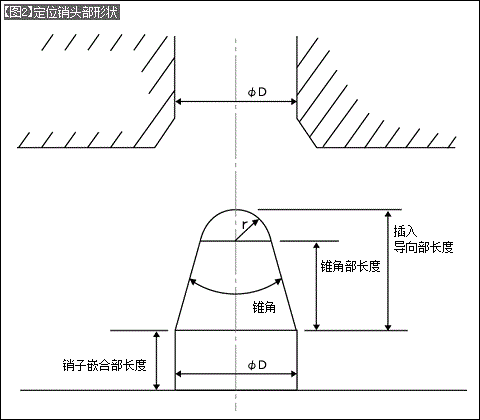

・ | 定位销头部形状的设计需要考虑其作业性（例：易于插入）、品质维持性（例：不易划伤）等，通常采用圆头形、圆锥形、C倒角形等（参考【图2】）。 |
|||||||||
|
・ | 插入作业频率大的情况，定位销头部通常采用易于插入/导向的形状（球头形＋圆锥形）。 | |||||||||
|
・ | 销子的头部锥角在工件质量较小、手动作业的情况下设定为60度以下偏大值，在工件较大、难于作业或使用自动设备的情况等通常设定在10〜30度范围内。 | |||||||||
|
・ |

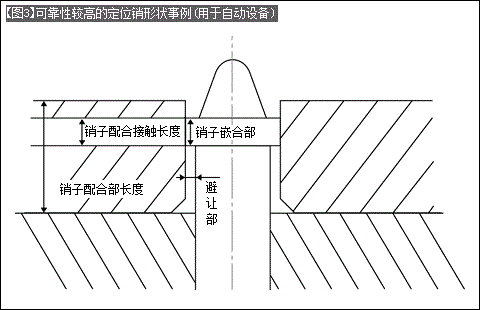

销子的配合部长度根据对象零件精度（平行度）以及作业频率来设定。。 ■例
 |
|||||||||
|

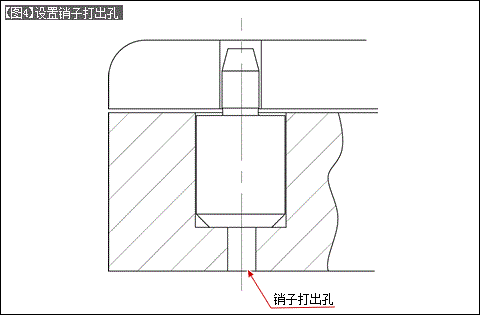

・ | 定位销与插入孔之间相互磨损会导致精度恶化、需采用可更换的固定方式（参考【图4】）。 |
|||||||||
|

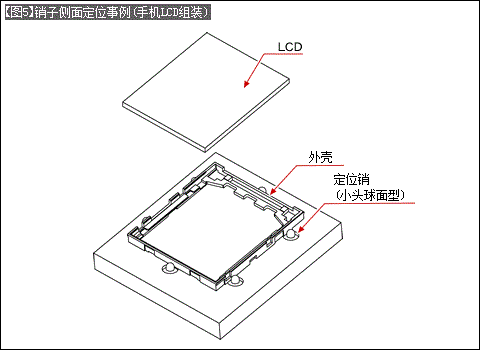

・ | 也有利用多根销子侧面来定位工件外形的定位方法（参考【图5】）。 |
下一讲将介绍调整螺丝的使用方法。
