简易自动化讲座

（1）线性轴承的轴承长度和导向性能

　米思米的线性轴承根据轴承长度可分为4种类型：[1] 单衬型、[2] 双衬型、[3 ]加长型以及购买者自行设计型 [4] （采用2个单衬型的专用设计）。轴承长度差异直接关系到下面的导向性能。

a）承载性能 b）导向精度

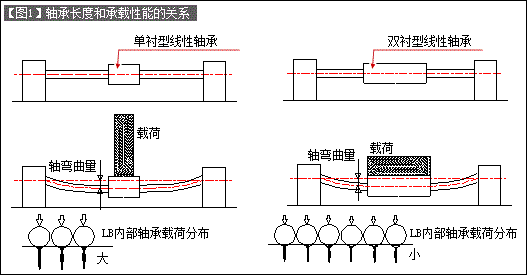

a）轴承长度和承载性能的关系

　轴承越长则轴承支撑点越多、各轴承接触点所需承载载荷越小。
　这一结论可根据[1] 、[2] 、[3] 种类的线性轴承长度不同，额定载荷依次增大的实际情况分析得出。
　因此，选择轴承长度较长的线性轴承，能够提高产品承载性能（＝寿命增长、可靠性增加）（【图1】）。

b）轴承长度和导向精度的关系

轴承长度越长，导向精度越高。

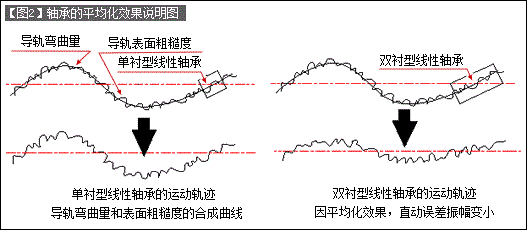

	1）	通过平均化导轨(轴)的导向误差，来提高产品精度(平均化效果：参照注记)（【图2】）

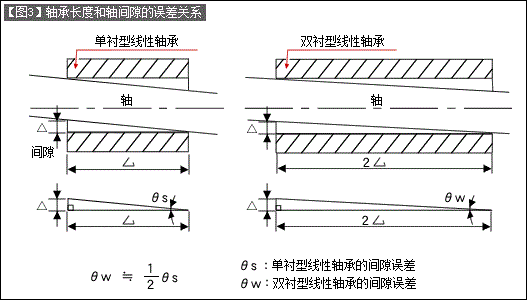

	2）	通过减小与导轨(轴)之间的间隙误差，来提高产品精度（【图3】）

※	轴承的平均化效果：通过增大直动导轨轴承长度来增加轴承支撑数量，使导轨表面的误差因素（表面粗糙度及弯曲变形量）被平均化，误差因数的影响被抑制在一半以下。

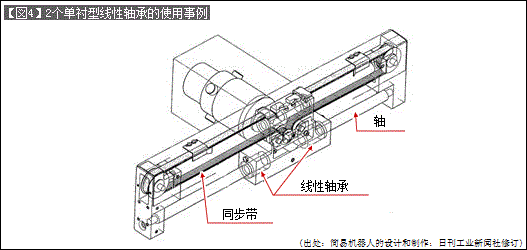

　因此通过增加轴承长度，可以提高承载性能和导向精度。所以类型 [4] （采用2个单衬型的专用设计）线性轴承常被用于某种程度的高精度工作环境下。（【图4】）

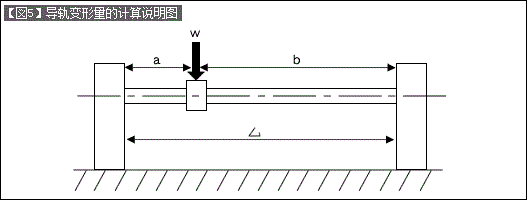

（2）导轨(轴)变形量的计算说明（【图5】）

线性轴承和轴构成的直动机构中，轴的变形量可以通过下列公式进行计算。

δ＝Ｗ・a3・b3/３・E・I・L3 　　a：从支撑端点到载荷位置的距离 　　b：a反方向侧支撑端点到载荷位置的距离 　　L：轴的支撑间距 　　E：杨氏模量 　　I：截面二阶矩 　　I＝π・d4/64≒0.05d4 　　d：轴半径 　当a＝b＝L/2时、δ＝W・L3/0.96・E・d4 　由此可知 　如果要减小轴的变形量，应采用加粗轴径(4倍效果)或缩短轴支撑间距(3倍效果)的设计思路。

（3）零件材质及表面处理的特征和应用例

线性轴承的构成材料、表面处理和应用例如下表。

外圈材料 表面处理 保持器材料 滚珠材料 应用例 SUJ2 - 树脂/SUS440C相当 SUJ2 耐磨性要求一般的滑动导轨 SUJ2 低温镀黑铬 同上 SUS440C相当 反射的光学设备零部件 无尘室用 高精度移动用 SUJ2 化学镀Ni-P 同上 同上 无尘室用 要求耐化学药品性的滑动部 要求耐磨性的滑动部 SUS440相当 - 同上 同上 轻载荷无尘室使用以及食品・医疗相关设备使用

表面处理的特性比较

外圈材料 表面处理 特征 SUJ2 - ・SUJ2为铁材、易生锈 同上 低温黑铬 ・摩擦系数小、耐磨性好 ・能够形成均匀的薄涂层 ・电镀颜色为黑色、不反射光线，具有良好的吸热性 同上 化学镀Ni-P ・耐化学药品性/耐腐蚀性优异，多用于无尘室等 ・硬质镀层、有光泽 ・非磁性涂层
