在加工零件中,基板、盖板框架等部位均加工有很多自攻螺孔。这种情况下, 若不认真考虑自攻螺孔的配置设计,就可能会导致定位不准或花费多余的加工时 间。因此,螺栓的配置设计绝对不容小觑,可以说螺栓的配置设计代表了该设备 的设计水平。

实例 1:圆形物体上的螺孔和自攻螺孔的设计

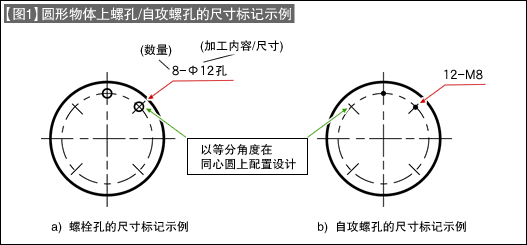

	・	在图纸不会被误读的前提下,两端部(一端为一个螺距)要点以实际形状 或图形符号来表示,其他则以节圆线和中心线来表示(【图 1】)。
	・	表示个数和尺寸时,从加工位置引出一条引出线,在表示总数的后面画一条 横线,然后标注孔的尺寸(或螺丝尺寸)(【图 1】)。

实例 2:长方形盖罩用螺孔的设计

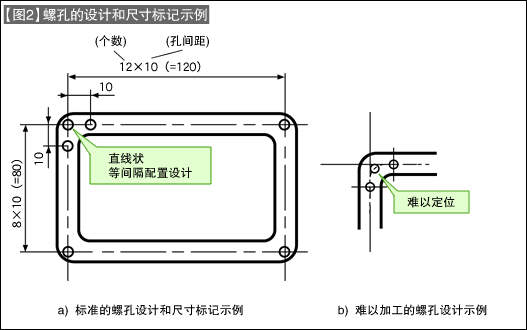

・因标注尺寸而使交点位置非常明确时,制图时可省略与节圆线相交的中心线。 这种情况下,必需通过尺
   寸标注或提示语来指示重复部分的数量(【图 2】)。
・图 a)直角部螺孔的加工位置采用了以两边交点为螺孔位置的设计。采用这种设计,孔加工定位可
   以全部同时完成,非常简单经济。
・图 b)直角部螺孔的加工位置沿盖罩形状设计在圆周上。这种情况下,必须 特意进行定位操作,不仅费
   时费力,加工费用也会增加。

下一讲我们将介绍一些不损坏螺牙的小技巧。
